W skrócie: Złączka grodziowa, mosiądz niklowany, G 1/2" GW, korpus z gwintem zewnętrznym M28x1,5, do 50 bar, maks. +300 °C.

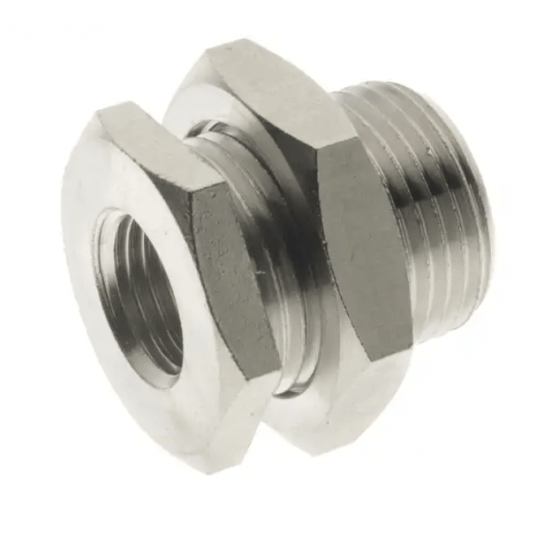

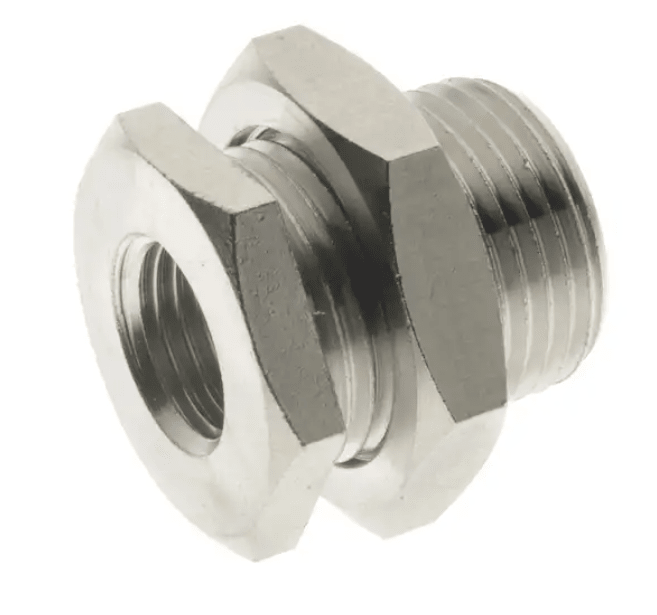

Złączka grodziowa Aignep z mosiądzu przeprowadza przyłącze przez ściankę obudowy albo panelu: z jednej strony gwint wewnętrzny, korpus z gwintem zewnętrznym mocujesz nakrętką. Przyłącza: G 1/2" GW, korpus z gwintem zewnętrznym M28x1,5.
Gwint i uszczelnienie
Gwint walcowy G (BSPP, ISO 228) sam w sobie nie uszczelnia — zwoje nie zaciskają się na sobie. Szczelność daje uszczelka czołowa, o-ring albo uszczelniacz do gwintów (klej anaerobowy, taśma PTFE). Przy łączeniu z gwintem stożkowym R sprawdź, czy połączenie jest dopuszczalne w Twojej instalacji. Mosiądz jest miękki: dokręcaj kluczem za sześciokąt, z wyczuciem — zerwany gwint w gnieździe kosztuje więcej niż złączka.
Zastosowania
Armatura Aignep z serii Adapters jest przeznaczona do sprężonego powietrza, próżni, wody i olejów (wg producenta). Typowe miejsca: przyłącza zaworów i siłowników, rozdzielacze, zespoły przygotowania powietrza, instalacje w maszynach i warsztatach. Producent zaleca ciśnienie do 50 bar dla tego rozmiaru; armatura pracuje też w podciśnieniu do −0,99 bar.
Na co zwrócić uwagę przy doborze
- Rozmiar calowy to oznaczenie gwintu, nie średnica. Gwint 1/2" ma ok. 21 mm średnicy zewnętrznej, 1/4" — ok. 13 mm. Najprościej porównać z elementem, który już masz.
- GZ i GW. GZ to gwint zewnętrzny (wkręcasz go), GW — wewnętrzny (w niego wkręcasz). Element z GZ łączysz z elementem z GW tego samego rozmiaru i rodzaju gwintu.
- G czy R. Ten element ma gwint walcowy G (BSPP, ISO 228). Gwinty G i R mają ten sam skok i średnicę nominalną, ale R jest stożkowy, a G walcowy — w odpowiedzialnych połączeniach nie łącz ich ze sobą.
Parametry techniczne
| Typ | Złączka grodziowa |
|---|
| Przyłącza | G 1/2" GW, korpus z gwintem zewnętrznym M28x1,5 |
|---|
| Rodzaj gwintu | walcowy G (BSPP, ISO 228) |
|---|
| Ciśnienie robocze | −0,99 … 50 bar (zalecane przez producenta) |
|---|
| Temperatura pracy | maks. +300 °C |
|---|
| Materiał | mosiądz niklowany |
|---|
| Medium (wg producenta) | sprężone powietrze, próżnia, woda, oleje |
|---|
| Producent | Aignep (Włochy), seria Adapters |
|---|
| Symbol | 3060N 1/2 |
|---|
Wymiary
C = maks. 21 mm, D = 27 mm, E = 6 mm, CH1 = 36 mm, CH2 = 32 mm. CH — rozmiar klucza. Oznaczenia jak na rysunku w katalogu Aignep seria Adapters (PDF), str. 13.18.
W zestawie
1 szt. — złączka grodziowa 3060N 1/2. Bez uszczelniacza do gwintów.
Pasujące elementy
Najczęstsze pytania
Czym uszczelnić gwint G?
Gwint walcowy G uszczelnia się na czole — uszczelką, o-ringiem — albo uszczelniaczem do gwintów. Sam gwint G, dokręcony mocniej, nie da szczelności.
Jakie ciśnienie wytrzyma?
Producent zaleca do 50 bar dla tego rozmiaru. Temperatura pracy: maks. +300 °C.
Mosiądz czy stal nierdzewna?
Mosiądz niklowany wystarcza do sprężonego powietrza i większości instalacji warsztatowych. Stal nierdzewną AISI 316 wybierz do wody, środowisk wilgotnych i agresywnych oraz tam, gdzie wymagana jest odporność na korozję.
Jak sprawdzić rozmiar gwintu, który mam?
Zmierz średnicę zewnętrzną gwintu zewnętrznego suwmiarką: ok. 9,7 mm to 1/8", 13,2 mm — 1/4", 16,7 mm — 3/8", 21 mm — 1/2", 26,4 mm — 3/4", 33,2 mm — 1". Jeśli masz wątpliwości, wyślij nam zdjęcie z suwmiarką.
Pliki do pobrania
Pozostałe rozmiary
W kategorii Złącza grodziowe i nakrętki jest 9 indeksów z tabelą rozmiarów. Cała armatura: Armatura gwintowana.
Źródło danych: katalog Aignep seria Adapters (str. 13.18) i dane artykułu u dystrybutora, stan na 05.10.2026.
