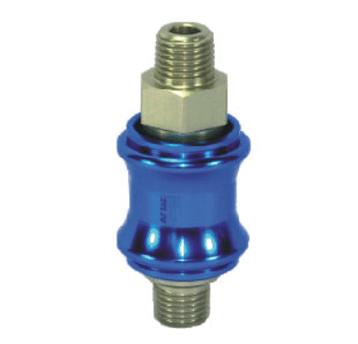

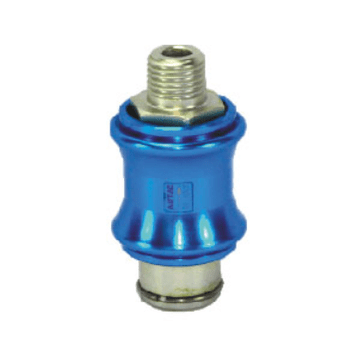

Zawory suwakowe ręczne 3/2 AirTAC — odcięcie i odpowietrzenie

Jak dobrać

Przyłącze dobiera się do magistrali, nie do odbiornika — zawór stoi na wejściu i przez niego przechodzi całe zasilanie maszyny. Zbyt mały przekrój ogranicza wydajność całego stanowiska, nie jednego siłownika.

Sprawdź wykonanie przyłączy. W tej serii występują warianty różniące się rodzajem przyłączy po obu stronach — wykaz wariantów masz w tabeli wyżej, a dokładne parametry na karcie każdego indeksu.

Odpowietrzenie działa na odcinek za zaworem. Powietrze zamknięte w zbiorniku, w akumulatorze ciśnienia albo za zaworem zwrotnym zostaje tam, gdzie było. Przed pracą przy maszynie trzeba sprawdzić manometrem, że układ rzeczywiście jest bezciśnieniowy.

Filtr 40 μm przed zaworem to wymóg producenta, nie zalecenie. Zawór pracujący na nieprzefiltrowanym powietrzu zaciera się i przestaje przełączać — to najczęstsza przyczyna reklamacji w tej grupie. Zespoły przygotowania powietrza: przygotowanie sprężonego powietrza.

Parametry wspólne

Najczęstsze pytania

Czym różni się od zwykłego kulowego zaworu odcinającego?
Kulowy tylko odcina. Suwakowy odcina i dodatkowo spuszcza ciśnienie z odcinka za sobą — po zamknięciu instalacja jest pusta.

Czy to jest zawór do blokady serwisowej?
Konstrukcyjnie służy do odcięcia i odpowietrzenia przed pracą przy maszynie. Czy spełnia wymagania procedury LOTO w Twoim zakładzie, rozstrzyga osoba odpowiedzialna za bezpieczeństwo maszyn.

Gdzie go zamontować?
Na wejściu zasilania do maszyny, przed zespołem przygotowania powietrza. Ma być dostępny dla serwisanta bez wchodzenia w strefę roboczą.

Źródło parametrów: katalog producenta AirTAC, sekcja „Specification" serii, oraz kartoteka Pascal Services. Karta kategorii — nie zastępuje dokumentacji producenta.
