Zawory sterujące pneumatyczne AirTAC — 3/2, 5/2, 5/3

Jak dobrać

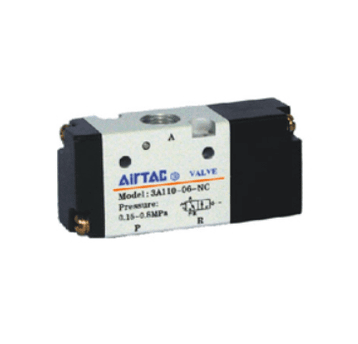

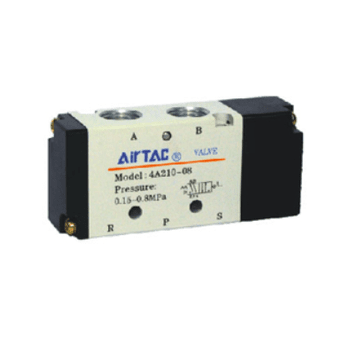

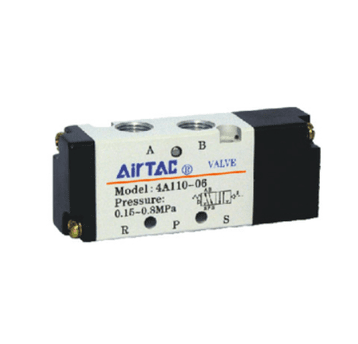

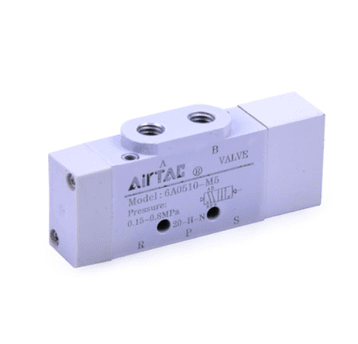

Wybór zaczyna się od liczby dróg i pozycji: 3/2 do prostych funkcji załącz/wyłącz, 5/2 do siłowników dwustronnego działania z jedną pozycją roboczą, 5/3 tam, gdzie potrzebna jest trzecia, środkowa pozycja — np. zatrzymanie siłownika w dowolnym punkcie skoku (5/3 zasilone) albo swobodny przelot bez ciśnienia po obu stronach (5/3 odpowietrzone). Drugi krok to sterowanie: monostabilne wraca samo do pozycji wyjściowej po zaniku sygnału pilotowego, bistabilne wymaga osobnego sygnału na każdą zmianę pozycji i pozostaje w niej po jego zaniku. Trzeci krok to przyłącze robocze (M5 do 1/2") — dobierane pod przepływ wymagany przez siłownik, nie pod przyłącze zasilania instalacji. Jeśli dobór zależy od konkretnego przepływu i skoku siłownika — zadzwoń, przeliczymy to razem zamiast zgadywać z tabeli.

Parametry wspólne systemu

Montaż i sterowanie pilotowe

Sygnał sterujący (powietrze pilotowe) podłącza się do osobnego przyłącza sterowania, niezależnego od przyłączy roboczych — sprawdź w rysunku wymiarowym modelu, które przyłącze pełni tę funkcję. Wersje monostabilne mają jeden port sterujący, bistabilne dwa — osobno na każdą zmianę pozycji. [DO UZUPEŁNIENIA: orientacja montażowa i moment dokręcania per model — brak w obecnie dostępnych materiałach].

Najczęstsze pytania

Czym różni się zawór monostabilny od bistabilnego?
Monostabilny wraca samoczynnie do pozycji wyjściowej, gdy zniknie sygnał pilotowy — nadaje się tam, gdzie potrzebna jest jedna stała pozycja spoczynkowa. Bistabilny zapamiętuje ostatnią pozycję i nie wymaga stałego sygnału, by ją utrzymać.

Co oznacza 5/3 w oznaczeniu zaworu?
Pierwsza liczba to liczba dróg (przyłączy roboczych i zasilających), druga — liczba pozycji suwaka. 5/3 ma dodatkową, trzecią pozycję środkową: zamkniętą, odpowietrzoną albo zasilaną.

Czy te zawory wymagają smarowania powietrza?
Nie — pracują na powietrzu niesmarowanym. Jeśli instalacja i tak wykorzystuje powietrze smarowane, zalecany jest olej klasy ISO VG32.

Jaki jest zakres temperatury pracy?
−20°C do +70°C dla całej serii.

Czy zawór pasuje do mojego siłownika?
Zależy od typu siłownika (jedno- czy dwustronnego działania) i wymaganego przepływu — podaj model siłownika, dobierzemy zawór razem.

Do sterowania elektrycznego zamiast pneumatycznego zobacz Elektrozawory 3/2, 5/2, 5/3. Do prostego załączenia ręcznego — Zawory mechaniczne i ręczne.

Źródła: karty katalogowe producenta AirTAC (seria 3A/4A/6A), nazewnictwo i indeksy — kartoteka Pascal Services.
