Rejestrator danych Atlas Copco DL P50 — monitoring sprężarkowni

Rejestrator danych Atlas Copco DL P50 zbiera pomiary z czujników SMART AIRnet — do 16 czujników Modbus RTU na jednej magistrali plus 2 sygnały analogowe i 2 impulsowe — zapisuje 100 mln wartości, pokazuje je na ekranie dotykowym 5" i wystawia do systemu klienta po Modbus TCP lub RTU. Zasila czujniki (24 V DC / 50 W) i ma dwa przekaźniki alarmowe 230 V AC. Kliknij indeks, żeby przejść do karty.

IndeksModelWejściaInterfejsyAlarmy
1830147340DL P5016 × Modbus RTU + 2 × SDI; 2 × 0/4…20 mA lub 0…10 V; 2 × impulsModbus TCP, Modbus RTU, USB-C2 przekaźniki 230 V AC, 3 A

Dostępne filtry:

  • Atlas Copco (1)
  • Ukryj niedostępne (0)
Pokaż więcej (2)
Pokaż mniej
Znaleziono produktów: 1
Sortuj

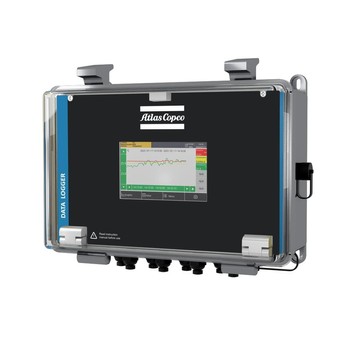

Rejestrator danych Atlas Copco DL P50 — 16 czujników Modbus, ekran dotykowy 5"

Rejestrator danych Atlas Copco DL P50 — 16 czujników Modbus, ekran dotykowy 5"

Symbol: 1830147340
Dostępność:
Dostępność:
1 szt
12 307,69 PLN netto
15 138,46 PLN brutto
Nie ma tu tego, czego szukasz?

Pomożemy Ci znaleźć, to co potrzebujesz!

Zostaw numer, oddzwonimy!
Pokaż: 12 Pokaż: 24 Pokaż: 48 Pokaż: 72 Pokaż: 120
/
1
produktów

Kiedy rejestrator, a kiedy sam czujnik

Pojedynczy przepływomierz z wyświetlaczem i aplikacją SensSee wystarczy, żeby sprawdzić zużycie na jednej linii. Rejestrator ma sens, gdy punktów pomiaru jest więcej niż jeden i chcesz je widzieć razem: sumę przepływów sprężarkowni, punkt rosy za każdym osuszaczem, ciśnienie na początku i końcu sieci, energię sprężarek — a do tego trend w czasie, alarmy i eksport do SCADA. Kanały wirtualne liczą wielkości pochodne, np. moc właściwą sprężarkowni w kWh/m³, czyli liczbę, od której zaczyna się każdy projekt oszczędności.

Podłączenie czujników

Czujniki M12 łączy się w łańcuch rozdzielaczami T (PN 1830138049 — rozdzielacz + 2 złącza M12), magistralę zamyka rezystor 120 Ω (PN 1089026455). Przepływomierze FLI …C ze złączem M8 wchodzą przez kabel-konwerter M8→M12 (PN 1089949220). Sygnały 4…20 mA z przetworników ciśnienia — na dwa wejścia analogowe. Przepływomierze w wersji Modbus TCP nie wchodzą na RS-485 — pracują po Ethernecie równolegle.

Parametry

ParametrWartość
Pamięć100 mln wartości
Wyświetlacz5" dotykowy, 800 × 480 px
Wejścia16 czujników Modbus RTU (RS-485) + 2 × SDI; 2 × 0/4…20 mA lub 0…10 V; 2 × impulsowe (maks. 100 Hz, 28 V, 10 mA)
Wyjścia alarmowe2 przekaźniki 230 V AC, 3 A, NC
InterfejsyEthernet (Modbus TCP), RS-485 (Modbus RTU), USB-C
Zasilanie85…305 V AC lub 18…30 V DC, 60 W
Zasilanie czujników24 V DC, 50 W dla czujników
ObudowaPC, montaż naścienny, IP65, 306 × 225 × 139 mm, 2,12 kg
Temperatura pracy0…+50 °C
W komplecierejestrator, kabel USB-C/USB-A, instrukcja; bez przewodu zasilającego i pamięci USB

Najczęstsze pytania

Czy potrzebuję komputera do konfiguracji?

Nie — konfiguracja na ekranie dotykowym. Oprogramowanie S4C-Display na PC (po Ethernecie) ułatwia dodawanie wielu czujników i kanałów wirtualnych.

Czy DL P50 współpracuje ze sterownikiem sprężarek Atlas Copco?

Rejestrator wystawia dane po Modbus TCP/RTU — sterownik lub system nadrzędny z Modbusem je odczyta. Konfigurację konkretnego sterownika potwierdzamy przy doborze.

Co się dzieje po zaniku zasilania?

Dane są w pamięci wewnętrznej; wartości zużycia w czujnikach są zapisywane co 5 minut do ich pamięci trwałej.

Dobór czujników, montaż i uruchomienie monitoringu robimy sami — zadzwoń: 695 994 504 lub napisz: artur@pascal.net.pl.

Źródła: Atlas Copco Sensor Catalogue Ed. 05 (08/2026) s. 23–24, 36; karta PSS Data Logger (12/2025); instrukcja IM DL P50 (01/2025) rozdz. 5.
