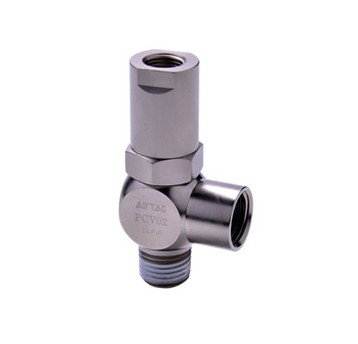

Zawory zwrotne sterowane AirTAC — blokada pozycji siłownika

Jak dobrać

Najpierw ciśnienie sterujące. Ta seria potrzebuje co najmniej 1,5 bar, żeby się otworzyć. Jeśli sygnał sterujący bywa słabszy, zawór pozostanie zamknięty — a przy zastosowaniu zabezpieczającym to jest różnica między „trzyma" a „nie trzyma".

Potem przyłącze i przepływ. Zawór wkręca się zwykle wprost w siłownik, więc gwint dobiera się do jego gniazda. Przekrój przepływowy każdego wariantu podajemy na jego karcie.

To nie jest element bezpieczeństwa w rozumieniu przepisów. Zawór utrzymuje pozycję siłownika, ale doboru zabezpieczeń maszyny nie zastępuje — to zadanie dla osoby odpowiedzialnej za jej bezpieczeństwo.

Filtr 40 μm przed zaworem to wymóg producenta, nie zalecenie. Zawór pracujący na nieprzefiltrowanym powietrzu zaciera się i przestaje przełączać — to najczęstsza przyczyna reklamacji w tej grupie. Zespoły przygotowania powietrza: przygotowanie sprężonego powietrza.

Parametry wspólne

Najczęstsze pytania

Czym różni się od zwykłego zaworu zwrotnego?
Zwykły zwrotny przepuszcza w jedną stronę i zawsze blokuje powrót. Sterowany otwiera powrót dopiero po podaniu sygnału pneumatycznego na osobne przyłącze.

Czy utrzyma siłownik w dowolnym miejscu skoku?
Tak, o ile powietrze jest odcięte po obu stronach i instalacja jest szczelna. Nieszczelność na złączce powoduje powolne opadanie.

Dlaczego siłownik nie wraca?
Najczęściej dlatego, że ciśnienie sterujące jest niższe niż 1,5 bar i zawór nie odblokował powrotu.

Źródło parametrów: katalog producenta AirTAC, sekcja „Specification" serii, oraz kartoteka Pascal Services. Karta kategorii — nie zastępuje dokumentacji producenta.
