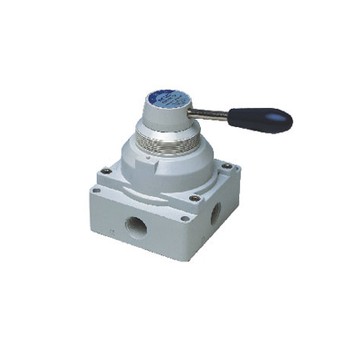

Zawory płytowe 4/2 i 4/3 AirTAC — montaż panelowy, seria 4HV

Jak dobrać

Najpierw liczba pozycji. Wykonanie 4/2 ma dwie pozycje robocze. Wykonanie 4/3 ma dodatkowo pozycję środkową, w której siłownik zatrzymuje się w połowie skoku — odcięty albo odpowietrzony, zależnie od wariantu.

Potem sposób powrotu. Wersja bistabilna zostaje w wybranej pozycji. Wersja ze sprężyną wraca do pozycji wyjściowej po zwolnieniu dźwigni.

Na końcu zabudowa. To wykonanie panelowe — potrzebny jest otwór montażowy w płycie czołowej. Wymiarów zabudowy katalog producenta w tabeli „Specification" nie podaje; jeśli projektujesz pulpit, poproś nas o rysunek wymiarowy konkretnego wariantu.

Filtr 40 μm przed zaworem to wymóg producenta, nie zalecenie. Zawór pracujący na nieprzefiltrowanym powietrzu zaciera się i przestaje przełączać — to najczęstsza przyczyna reklamacji w tej grupie. Zespoły przygotowania powietrza: przygotowanie sprężonego powietrza.

Parametry wspólne

Najczęstsze pytania

Czym różni się zawór 4/2 od 5/2?
Liczbą przyłączy. 4/2 ma jedno wspólne odpowietrzenie, 5/2 — dwa osobne, dzięki czemu prędkość wysuwu i powrotu można dławić niezależnie.

Czy dźwignię można zamontować z boku pulpitu?
Zawór jest przewidziany do montażu panelowego przez otwór w płycie. Orientację dobiera się przy zabudowie — dźwignia obraca się o 90°.

Jakie wymiary ma otwór montażowy?
Tabela producenta go nie podaje. Prześlemy rysunek wymiarowy wariantu, który wybierzesz — nie podajemy tego wymiaru z pamięci.

Źródło parametrów: katalog producenta AirTAC, sekcja „Specification" serii, oraz kartoteka Pascal Services. Karta kategorii — nie zastępuje dokumentacji producenta.
