Pascal Services Sp. z o.o. - Tłumiki hałasu GBSL, GBSLM i GBESL

Tłumiki hałasu do zaworów pneumatycznych AirTAC GBSL, GBSLM, GBESL

Tłumik wkręca się w wylot zaworu rozdzielającego i wycisza świst uchodzącego powietrza — producent podaje tłumienie 12–20 dB przy 5 bar. Trzy serie: GBSL uniwersalny o dużej przepustowości, GBSLM mini — ten sam gwint w mniejszej obudowie, dla mniejszych strumieni, oraz GBESL z pokrętłem, który jednocześnie tłumi i dławi wydech, czyli reguluje prędkość siłownika. Poniżej wszystkie 14 wariantów.

Indeks	Seria	Gwint	Klucz	Tłumienie przy 5 bar	Masa
GBSLM5	GBSL — uniwersalny	M5×0,8	8 mm	15 dB	2,9 g
GBSL01	GBSL — uniwersalny	G 1/8"	12 mm	20 dB	6,8 g
GBSL02	GBSL — uniwersalny	G 1/4"	15 mm	20 dB	11,3 g
GBSL03	GBSL — uniwersalny	G 3/8"	19 mm	20 dB	21,1 g
GBSL04	GBSL — uniwersalny	G 1/2"	22 mm	12 dB	33,6 g
GBSLMM5	GBSLM — mini	M5×0,8	8 mm	15 dB	2,3 g
GBSLM01	GBSLM — mini	G 1/8"	11 mm	20 dB	4,4 g
GBSLM02	GBSLM — mini	G 1/4"	15 mm	20 dB	8,1 g
GBSLM03	GBSLM — mini	G 3/8"	19 mm	20 dB	14,9 g
GBSLM04	GBSLM — mini	G 1/2"	22 mm	20 dB	24,5 g
GBESL01	GBESL — z regulacją	G 1/8"	12 mm	20 dB	10,1 g
GBESL02	GBESL — z regulacją	G 1/4"	14 mm	20 dB	17,9 g
GBESL03	GBESL — z regulacją	G 3/8"	17 mm	20 dB	30,3 g
GBESL04	GBESL — z regulacją	G 1/2"	24 mm	20 dB	68,6 g

Kliknij indeks, żeby przejść do karty produktu z ceną i dostępnością.

Rozwiń opis

Zwiń opis

Filtry
Sortowanie

Dostępne filtry:

Pokaż więcej (3)

Pokaż mniej

Znaleziono produktów: 14

Sortuj

Tłumik hałasu AirTAC GBSL G 1/2" — uniwersalny, 12 dB

Symbol: GBSL04

Dostępność:

30 szt

12,54 PLN netto

15,42 PLN brutto

Tłumik hałasu AirTAC GBSL G 1/4" — uniwersalny, 20 dB

Symbol: GBSL02

Dostępność:

55 szt

5,62 PLN netto

6,91 PLN brutto

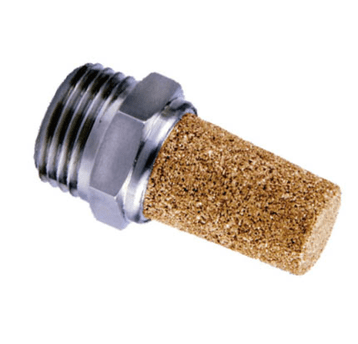

Tłumik hałasu AirTAC GBSL G 1/8" — uniwersalny, 20 dB

Symbol: GBSL01

Dostępność:

18 szt

3,31 PLN netto

4,07 PLN brutto

Tłumik hałasu AirTAC GBSL G 3/8" — uniwersalny, 20 dB

Symbol: GBSL03

Dostępność:

27 szt

9,16 PLN netto

11,27 PLN brutto

Tłumik hałasu AirTAC GBSL M5 — uniwersalny, 15 dB

Symbol: GBSLM5

Dostępność:

12 szt

2,63 PLN netto

3,23 PLN brutto

Tłumik hałasu AirTAC GBSLM G 1/2" — mini, 20 dB

Symbol: GBSLM04

Dostępność:

20 szt

9,59 PLN netto

11,79 PLN brutto

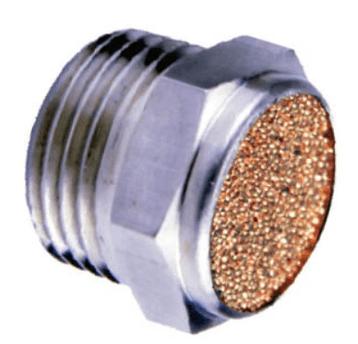

Tłumik hałasu AirTAC GBSLM G 1/4" — mini, 20 dB

Symbol: GBSLM02

Dostępność:

28 szt

4,54 PLN netto

5,58 PLN brutto

Tłumik hałasu AirTAC GBSLM G 1/8" — mini, 20 dB

Symbol: GBSLM01

Dostępność:

6 szt

2,89 PLN netto

3,55 PLN brutto

Tłumik hałasu AirTAC GBSLM G 3/8" — mini, 20 dB

Symbol: GBSLM03

Dostępność:

23 szt

6,89 PLN netto

8,48 PLN brutto

Tłumik hałasu AirTAC GBSLM M5 — mini, 15 dB

Symbol: GBSLMM5

Dostępność:

30 szt

2,00 PLN netto

2,46 PLN brutto

Tłumik hałasu z regulacją AirTAC GBESL G 1/2" — 20 dB

Symbol: GBESL04

Dostępność:

0 szt

Powiadom o dostępności Powiadom

24,87 PLN netto

30,59 PLN brutto

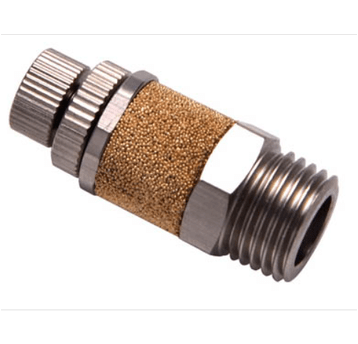

Tłumik hałasu z regulacją AirTAC GBESL G 1/4" — 20 dB

Symbol: GBESL02

Dostępność:

16 szt

12,29 PLN netto

15,12 PLN brutto

Tłumik hałasu z regulacją AirTAC GBESL G 1/8" — 20 dB

Symbol: GBESL01

Dostępność:

11 szt

8,96 PLN netto

11,02 PLN brutto

Tłumik hałasu z regulacją AirTAC GBESL G 3/8" — 20 dB

Symbol: GBESL03

Dostępność:

36 szt

16,58 PLN netto

20,39 PLN brutto

Nie ma tu tego, czego szukasz?

Pomożemy Ci znaleźć, to co potrzebujesz!

Zostaw numer, oddzwonimy!

Wyrażam zgodę na kontakt zwrotny w celu przedstawienia oferty

W skrócie: tłumiki wydechu, gwint M5–G 1/2", tłumienie 12–20 dB przy 5 bar, 0–10 bar, −20…+70 °C. Trzy serie: uniwersalna, mini i z regulacją.

Którą serię wybrać

GBSL — domyślny wybór do zaworów sterujących siłownikami. Wkład ze spieku miedzi ma duże pole przekroju, więc nie dławi wydechu i nie spowalnia ruchu tłoka. GBSLM — ta sama funkcja w wyraźnie mniejszej obudowie; przy tym samym gwincie przepuszcza kilkakrotnie mniej powietrza, więc nadaje się do małych zaworów i sygnałowych wylotów, a nie do zaworu obsługującego duży siłownik. GBESL — tłumik z regulacją: pokrętłem ustawia się, ile powietrza uchodzi, czyli reguluje prędkość powrotu siłownika bez dokładania osobnego dławika.

Uwaga na dławienie wydechu

Za mały tłumik działa jak nieplanowany dławik: siłownik zwalnia, a przy szybkich cyklach zaczyna nie dochodzić do końca skoku. Jeśli po zamontowaniu tłumika maszyna zwolniła, przyczyną jest prawie zawsze zbyt mała przepustowość, a nie zawór.

Budowa

Wkład tłumiący	spiek z cząstek miedzi
Korpus GBSL / GBSLM	mosiądz HPb59-1
Korpus GBESL	mosiądz, elementy regulacji ze stopu aluminium

Parametry wspólne

Medium	sprężone powietrze
Ciśnienie robocze	0–10 bar (0–1,0 MPa)
Ciśnienie próbne	15 bar (1,5 MPa)
Praca w podciśnieniu	do −750 mmHg (ok. −1,0 bar)
Temperatura pracy	−20…+70 °C
Opakowanie zbiorcze	10 szt.

Tłumienie 12 dB przy GBSL04 pochodzi z katalogu producenta i odbiega od 20 dB podanych dla pozostałych wielkości tej serii — weryfikujemy tę wartość u dostawcy.

Najczęstsze pytania

Jak często wymieniać tłumik?

Kiedy zaczyna dławić. Wkład ze spieku zbiera olej i pył z instalacji i z czasem się zapycha — objawem jest wolniejsza praca siłownika i głośniejszy, „mokry” wydech. Przy zaolejonym powietrzu to kwestia miesięcy, przy suchym — lat.

Czy tłumik da się wyczyścić?

Częściowo, przedmuchaniem od strony wylotu. Zaolejonego wkładu nie da się przywrócić do pełnej przepustowości — taniej go wymienić.

Czy potrzebny jest tłumik na każdym wylocie?

Zawór 5/2 ma dwa wyloty i oba świszczą. Zamontowanie tłumika tylko na jednym wycisza połowę hałasu.
