Zawory nożne 3/2 i 5/2 AirTAC — serie 3F, 3FM i 4F

Jak dobrać

Najpierw liczba dróg. Jeśli pedał ma tylko podać powietrze — do przedmuchu, do zacisku, do siłownika jednostronnego działania — wystarczy zawór 3/2. Jeśli ma przestawiać siłownik dwustronnego działania w obie strony, potrzebny jest zawór 5/2 z serii 4F.

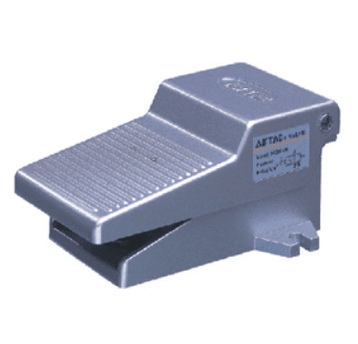

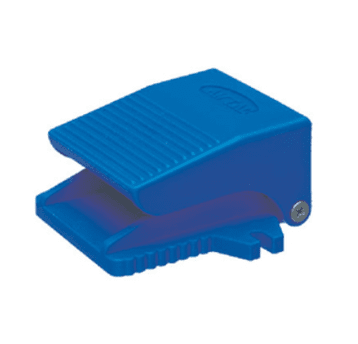

Potem materiał korpusu. Aluminium jest cięższe i samo zostaje na miejscu — zaleta, gdy pedał leży luzem na posadzce. Tworzywo jest lżejsze i tańsze; sprawdza się tam, gdzie pedał jest przykręcony.

Na końcu osłona. W tabeli wariantów wyżej są wykonania z osłoną pedału — chronią przed przypadkowym naciśnięciem, na przykład gdy stanowisko stoi w przejściu.

Zawór nożny nie jest urządzeniem sterowania oburęcznego. Jeśli maszyna wymaga zabezpieczenia przed najechaniem na rękę operatora, o doborze środków ochronnych decyduje ocena ryzyka dla tej maszyny, nie typ zaworu.

Filtr 40 μm przed zaworem to wymóg producenta, nie zalecenie. Zawór pracujący na nieprzefiltrowanym powietrzu zaciera się i przestaje przełączać — to najczęstsza przyczyna reklamacji w tej grupie. Zespoły przygotowania powietrza: przygotowanie sprężonego powietrza.

Parametry wspólne

Najczęstsze pytania

Czy pedał wraca sam?
W seriach 3F i 3FM tak — to wykonanie normalnie zamknięte, po zwolnieniu nacisku zawór wraca do pozycji wyjściowej i odpowietrza odbiornik. W serii 4F sposób powrotu zależy od wariantu; opis każdego znajdziesz w tabeli wyżej.

Czym różni się zawór nożny 3/2 od 5/2?
3/2 podaje powietrze albo je odcina i odpowietrza odbiornik. 5/2 ma pięć przyłączy i przestawia siłownik w dwie strony: jedną komorę zasila, drugą odpowietrza.

Czy można go przykręcić do posadzki?
Tak, korpus ma otwory montażowe. Wymiarów rozstawu tabela producenta nie podaje — prześlemy rysunek wybranego wariantu.

Źródło parametrów: katalog producenta AirTAC, sekcja „Specification" serii, oraz kartoteka Pascal Services. Karta kategorii — nie zastępuje dokumentacji producenta.
