Pascal Services Sp. z o.o. - Szybkozłącza CEJN eSafe 320 DN 7,6

Szybkozłącza CEJN eSafe 320 — DN 7,6, gniazda i króćce

Szybkozłącza CEJN eSafe serii 320 to złącza do sprężonego powietrza z dwustopniowym rozłączaniem: pierwszy ruch tulei odpowietrza wąż, dopiero drugi zwalnia wtyk. Dzięki temu przy odpinaniu narzędzia wąż nie odskakuje i nie strzela — a to najczęstsza przyczyna wypadków przy sprężonym powietrzu w warsztacie.

Seria 320 pracuje w standardzie CEJN Original / Eurostandard 7,6 mm. Nominalna średnica przepływu DN 7,6 mm daje 2250 l/min, czyli zapas dla kluczy udarowych i szlifierek, przy których mniejsze złącza odbierają moc narzędziu.

Szybkozłącza (gniazda) — 31 indeksów, część żeńska montowana na instalacji lub na końcu węża.
Króćce (wtyki) — 31 indeksów, część męska montowana na narzędziu lub na końcu węża.

Gniazdo i króciec dobiera się parami w tym samym standardzie. Wtyk z innego standardu bywa łudząco podobny, ale nie wejdzie albo nie uszczelni.

Warianty dostępne w Pascalu — 62 indeksów

Indeks	Element	Seria	Przyłącze	Materiał
10 320 2455	gniazdo	eSafe 320	gwint zewnętrzny NPT 1/2	stal
10 320 2452	gniazdo	eSafe 320	gwint zewnętrzny NPT 1/4	stal
10 320 2454	gniazdo	eSafe 320	gwint zewnętrzny NPT 3/8	stal
10 320 2155	gniazdo	eSafe 320	gwint zewnętrzny R 1/2	stal
10 320 2152	gniazdo	eSafe 320	gwint zewnętrzny R 1/4	stal
10 320 2154	gniazdo	eSafe 320	gwint zewnętrzny R 3/8	stal
10 320 2205	gniazdo	eSafe 320	gwint wewnętrzny G 1/2	stal
10 320 2202	gniazdo	eSafe 320	gwint wewnętrzny G 1/4	stal
10 320 2204	gniazdo	eSafe 320	gwint wewnętrzny G 3/8	stal
10 320 2244	gniazdo	eSafe 320	gwint wewnętrzny G 3/8	stal
10 320 2405	gniazdo	eSafe 320	gwint wewnętrzny NPT 1/2	stal
10 320 2402	gniazdo	eSafe 320	gwint wewnętrzny NPT 1/4	stal
10 320 2404	gniazdo	eSafe 320	gwint wewnętrzny NPT 3/8	stal
10 320 2004	gniazdo	eSafe 320	tuleja do węża Ø 10 mm	stal
10 320 2005	gniazdo	eSafe 320	tuleja do węża Ø 13 mm	stal
10 320 2002	gniazdo	eSafe 320	tuleja do węża Ø 6,3 mm	stal
10 320 2003	gniazdo	eSafe 320	tuleja do węża Ø 8 mm	stal
10 320 2009	gniazdo	eSafe 320	tuleja do węża Ø 9 mm	stal
10 320 2066	gniazdo	eSafe 320	przyłącze do węża 11×16 mm z nakrętką (Stream-Line)	stal
10 320 2085	gniazdo	eSafe 320	przyłącze do węża 11×16 mm z nakrętką (Stream-Line)	stal
10 320 2096	gniazdo	eSafe 320	przyłącze do węża 11×16 mm z nakrętką (Stream-Line)	stal
10 320 2068	gniazdo	eSafe 320	przyłącze do węża 13×18 mm z nakrętką (Stream-Line)	stal
10 320 2088	gniazdo	eSafe 320	przyłącze do węża 13×18 mm z nakrętką (Stream-Line)	stal
10 320 2058	gniazdo	eSafe 320	przyłącze do węża 5×8 mm z nakrętką (Stream-Line)	stal
10 320 2060	gniazdo	eSafe 320	przyłącze do węża 6,5×10 mm z nakrętką (Stream-Line)	stal
10 320 2090	gniazdo	eSafe 320	przyłącze do węża 6,5×10 mm z nakrętką (Stream-Line)	stal
10 320 2062	gniazdo	eSafe 320	przyłącze do węża 8×12 mm z nakrętką (Stream-Line)	stal
10 320 2082	gniazdo	eSafe 320	przyłącze do węża 8×12 mm z nakrętką (Stream-Line)	stal
10 320 2092	gniazdo	eSafe 320	przyłącze do węża 8×12 mm z nakrętką (Stream-Line)	stal
10 320 2063	gniazdo	eSafe 320	przyłącze do węża 9,5×13,5 mm z nakrętką (Stream-Line)	stal
10 320 2083	gniazdo	eSafe 320	przyłącze do węża 9,5×13,5 mm z nakrętką (Stream-Line)	stal
10 320 5265	króciec (wtyczka)	eSafe 320	gwint zewnętrzny G 1/2	stal
10 320 5263	króciec (wtyczka)	eSafe 320	gwint zewnętrzny G 1/4	stal
10 320 5264	króciec (wtyczka)	eSafe 320	gwint zewnętrzny G 3/8	stal
10 320 5455	króciec (wtyczka)	eSafe 320	gwint zewnętrzny NPT 1/2	stal
10 320 5452	króciec (wtyczka)	eSafe 320	gwint zewnętrzny NPT 1/4	stal
10 320 5451	króciec (wtyczka)	eSafe 320	gwint zewnętrzny NPT 1/8	stal
10 320 5454	króciec (wtyczka)	eSafe 320	gwint zewnętrzny NPT 3/8	stal
10 320 5155	króciec (wtyczka)	eSafe 320	gwint zewnętrzny R 1/2	stal
10 320 5152	króciec (wtyczka)	eSafe 320	gwint zewnętrzny R 1/4	stal
10 320 5151	króciec (wtyczka)	eSafe 320	gwint zewnętrzny R 1/8	stal
10 320 5154	króciec (wtyczka)	eSafe 320	gwint zewnętrzny R 3/8	stal
10 320 5205	króciec (wtyczka)	eSafe 320	gwint wewnętrzny G 1/2	stal
10 320 5202	króciec (wtyczka)	eSafe 320	gwint wewnętrzny G 1/4	stal
10 320 5201	króciec (wtyczka)	eSafe 320	gwint wewnętrzny G 1/8	stal
10 320 5204	króciec (wtyczka)	eSafe 320	gwint wewnętrzny G 3/8	stal
10 320 5405	króciec (wtyczka)	eSafe 320	gwint wewnętrzny NPT 1/2	stal
10 320 5402	króciec (wtyczka)	eSafe 320	gwint wewnętrzny NPT 1/4	stal
10 320 5401	króciec (wtyczka)	eSafe 320	gwint wewnętrzny NPT 1/8	stal
10 320 5404	króciec (wtyczka)	eSafe 320	gwint wewnętrzny NPT 3/8	stal
10 320 5004	króciec (wtyczka)	eSafe 320	tuleja do węża Ø 10 mm	stal
10 320 5005	króciec (wtyczka)	eSafe 320	tuleja do węża Ø 13 mm	stal
10 320 5001	króciec (wtyczka)	eSafe 320	tuleja do węża Ø 5 mm	stal
10 320 5002	króciec (wtyczka)	eSafe 320	tuleja do węża Ø 6,3 mm	stal
10 320 5003	króciec (wtyczka)	eSafe 320	tuleja do węża Ø 8 mm	stal
10 320 5009	króciec (wtyczka)	eSafe 320	tuleja do węża Ø 9 mm	stal
10 320 5066	króciec (wtyczka)	eSafe 320	przyłącze do węża 11×16 mm z nakrętką (Stream-Line)	stal
10 320 5068	króciec (wtyczka)	eSafe 320	przyłącze do węża 13×18 mm z nakrętką (Stream-Line)	stal
10 320 5058	króciec (wtyczka)	eSafe 320	przyłącze do węża 5×8 mm z nakrętką (Stream-Line)	stal
10 320 5060	króciec (wtyczka)	eSafe 320	przyłącze do węża 6,5×10 mm z nakrętką (Stream-Line)	stal
10 320 5062	króciec (wtyczka)	eSafe 320	przyłącze do węża 8×12 mm z nakrętką (Stream-Line)	stal
10 320 5063	króciec (wtyczka)	eSafe 320	przyłącze do węża 9,5×13,5 mm z nakrętką (Stream-Line)	stal

Kliknij indeks, żeby zobaczyć cenę, dostępność i pełne parametry wariantu.

Rozwiń opis

Zwiń opis

Filtry
Sortowanie

Dostępne filtry:

Pokaż więcej (4)

Pokaż mniej

Znaleziono produktów: 64

Sortuj

Kompaktowy tester ciśnienia CEJN eSafe 320 0-10 bar

Symbol: 19 900 9102

Dostępność:

0 szt

Powiadom o dostępności Powiadom

321,46 PLN netto

395,39 PLN brutto

Króciec szybkozłącza CEJN 320 DN7,6, do węża 5×8 mm Stream-Line, 103205058

Symbol: 10 320 5058

Dostępność:

0 szt

Powiadom o dostępności Powiadom

35,52 PLN netto

43,69 PLN brutto

Króciec szybkozłącza CEJN 320 DN7,6, do węża 6,5×10 mm Stream-Line, 103205060

Symbol: 10 320 5060

Dostępność:

0 szt

Powiadom o dostępności Powiadom

35,52 PLN netto

43,69 PLN brutto

Króciec szybkozłącza CEJN 320 DN7,6, do węża 8×12 mm Stream-Line, 103205062

Symbol: 10 320 5062

Dostępność:

2 szt

40,15 PLN netto

49,39 PLN brutto

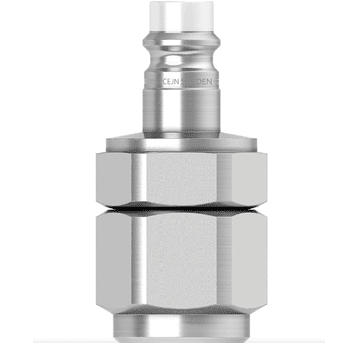

Króciec szybkozłącza CEJN 320 DN7,6, do węża 9,5×13,5 mm Stream-Line, 103205063

Symbol: 10 320 5063

Dostępność:

0 szt

Powiadom o dostępności Powiadom

61,56 PLN netto

75,72 PLN brutto

Króciec szybkozłącza CEJN 320 DN7,6, do węża 11×16 mm Stream-Line, 103205066

Symbol: 10 320 5066

Dostępność:

0 szt

Powiadom o dostępności Powiadom

61,56 PLN netto

75,72 PLN brutto

Króciec szybkozłącza CEJN 320 DN7,6, do węża 13×18 mm Stream-Line, 103205068

Symbol: 10 320 5068

Dostępność:

0 szt

Powiadom o dostępności Powiadom

86,39 PLN netto

106,26 PLN brutto

Króciec szybkozłącza CEJN 320 DN7,6, do węża Ø 5 mm, 103205001

Symbol: 10 320 5001

Dostępność:

0 szt

Powiadom o dostępności Powiadom

18,74 PLN netto

23,05 PLN brutto

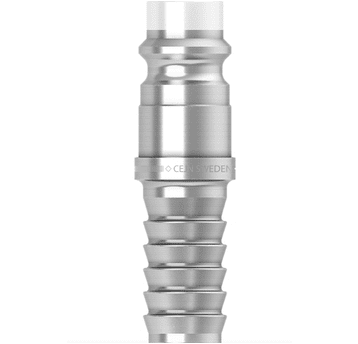

Króciec szybkozłącza CEJN 320 DN7,6, do węża Ø 6,3 mm, 103205002

Symbol: 10 320 5002

Dostępność:

0 szt

Powiadom o dostępności Powiadom

16,55 PLN netto

20,36 PLN brutto

Króciec szybkozłącza CEJN 320 DN7,6, do węża Ø 8 mm, 103205003

Symbol: 10 320 5003

Dostępność:

0 szt

Powiadom o dostępności Powiadom

16,55 PLN netto

20,36 PLN brutto

Króciec szybkozłącza CEJN 320 DN7,6, do węża Ø 9 mm, 103205009

Symbol: 10 320 5009

Dostępność:

0 szt

Powiadom o dostępności Powiadom

48,42 PLN netto

59,56 PLN brutto

Króciec szybkozłącza CEJN 320 DN7,6, do węża Ø 10 mm, 103205004

Symbol: 10 320 5004

Dostępność:

0 szt

Powiadom o dostępności Powiadom

16,55 PLN netto

20,36 PLN brutto

Króciec szybkozłącza CEJN 320 DN7,6, do węża Ø 13 mm, 103205005

Symbol: 10 320 5005

Dostępność:

0 szt

Powiadom o dostępności Powiadom

18,25 PLN netto

22,45 PLN brutto

Króciec szybkozłącza CEJN 320 DN7,6, gwint wewnętrzny G 1/2, 103205205

Symbol: 10 320 5205

Dostępność:

0 szt

Powiadom o dostępności Powiadom

35,52 PLN netto

43,69 PLN brutto

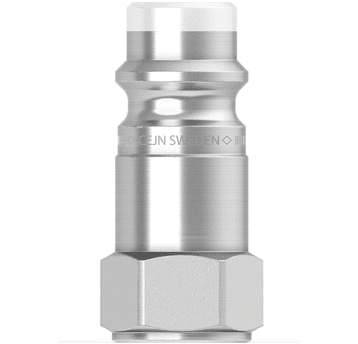

Króciec szybkozłącza CEJN 320 DN7,6, gwint wewnętrzny G 1/4, 103205202

Symbol: 10 320 5202

Dostępność:

0 szt

Powiadom o dostępności Powiadom

17,52 PLN netto

21,55 PLN brutto

Króciec szybkozłącza CEJN 320 DN7,6, gwint wewnętrzny G 1/8, 103205201

Symbol: 10 320 5201

Dostępność:

0 szt

Powiadom o dostępności Powiadom

22,39 PLN netto

27,54 PLN brutto

Króciec szybkozłącza CEJN 320 DN7,6, gwint wewnętrzny G 3/8, 103205204

Symbol: 10 320 5204

Dostępność:

0 szt

Powiadom o dostępności Powiadom

18,98 PLN netto

23,35 PLN brutto

Króciec szybkozłącza CEJN 320 DN7,6, gwint wewnętrzny NPT 1/2, 103205405

Symbol: 10 320 5405

Dostępność:

0 szt

Powiadom o dostępności Powiadom

cena do ustalenia

Króciec szybkozłącza CEJN 320 DN7,6, gwint wewnętrzny NPT 1/4, 103205402

Symbol: 10 320 5402

Dostępność:

0 szt

Powiadom o dostępności Powiadom

cena do ustalenia

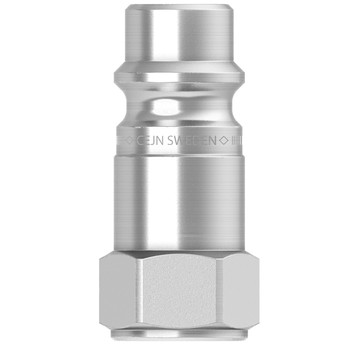

Króciec szybkozłącza CEJN 320 DN7,6, gwint wewnętrzny NPT 1/8, 103205401

Symbol: 10 320 5401

Dostępność:

0 szt

Powiadom o dostępności Powiadom

cena do ustalenia

Króciec szybkozłącza CEJN 320 DN7,6, gwint wewnętrzny NPT 3/8, 103205404

Symbol: 10 320 5404

Dostępność:

0 szt

Powiadom o dostępności Powiadom

cena do ustalenia

Króciec szybkozłącza CEJN 320 DN7,6, gwint zewnętrzny G 1/2, 103205265

Symbol: 10 320 5265

Dostępność:

0 szt

Powiadom o dostępności Powiadom

43,56 PLN netto

53,58 PLN brutto

Króciec szybkozłącza CEJN 320 DN7,6, gwint zewnętrzny G 1/4, 103205263

Symbol: 10 320 5263

Dostępność:

0 szt

Powiadom o dostępności Powiadom

27,74 PLN netto

34,12 PLN brutto

Króciec szybkozłącza CEJN 320 DN7,6, gwint zewnętrzny G 3/8, 103205264

Symbol: 10 320 5264

Dostępność:

0 szt

Powiadom o dostępności Powiadom

26,04 PLN netto

32,03 PLN brutto

Jak dobrać

Trzy rzeczy, po kolei. Po pierwsze standard — gniazdo i wtyk muszą być w tym samym. Seria 320 to CEJN Original / Eurostandard 7,6 mm; wtyk z innego standardu o zbliżonej średnicy albo nie wejdzie, albo wejdzie i nie uszczelni. Jeśli dokładasz do istniejącej instalacji i nie wiesz, co tam jest — wyślij zdjęcie wtyku, rozpoznamy.

Po drugie strona połączenia. Gniazdo zostaje na instalacji albo na wężu, wtyk idzie na narzędzie. Przy odpinaniu powietrze zostaje po stronie gniazda, więc to ono decyduje o bezpieczeństwie — i dlatego funkcja eSafe jest w gnieździe, nie we wtyku.

Po trzecie przyłącze. Albo gwint w gnieździe urządzenia, albo średnica węża. Przy wężu liczy się średnica zewnętrzna, a w wariantach Stream-Line obie: wewnętrzna i zewnętrzna.

Do kompletu potrzebny jest jeszcze przewód — mamy je w kategorii Węże i przewody.

Parametry wspólne serii 320

Producent · seria	CEJN · eSafe 320
Standard króćca	CEJN Original / Eurostandard 7,6 mm
Nominalna średnica przepływu	7,6 mm
Przepływ powietrza	2250 l/min
Ciśnienie maks.	16 bar
Min. ciśnienie rozrywania	140 bar
Siła połączenia	102 N
Temperatura pracy	od −20 °C do +100 °C
Materiał	stal
Medium	sprężone powietrze

Montaż

Złączki gwintowane dokręcaj kluczem za sześciokąt na korpusie, nigdy za tuleję zwalniającą — tuleja jest elementem ruchomym mechanizmu. Gwint R (stożkowy, ISO 7) uszczelnia stykiem zwojów, więc wymaga taśmy PTFE albo pasty. Gwint G (walcowy, ISO 228) nie uszczelnia zwojami — potrzebna jest uszczelka czołowa.

Przy wariantach na wąż tnij przewód prostopadle i bez zadziorów. Ukośne czoło jest częstszą przyczyną nieszczelności niż samo złącze.

Najczęstsze pytania

Czym eSafe różni się od zwykłego szybkozłącza?
Rozłączaniem. Zwykłe zwalnia wtyk od razu i sprężone powietrze wypycha wąż. eSafe najpierw odpowietrza wąż, dopiero potem puszcza wtyk — nie ma odrzutu ani huku.

Czy wtyk z mojego starego szybkozłącza wejdzie w serię 320?
Tylko jeśli jest w standardzie CEJN Original / Eurostandard 7,6 mm. Wtyki innych standardów bywają podobne, ale nie są zamienne.

Ile powietrza przepuszcza to złącze?
2250 l/min przy DN 7,6 mm. To wartość dla całej serii 320, niezależna od rodzaju przyłącza.

Do jakiego ciśnienia?
Maksymalne ciśnienie pracy 16 bar, minimalne ciśnienie rozrywania 140 bar. Zakres temperatur od −20 °C do +100 °C.

Źródło parametrów: karty artykułów CEJN, cejn.com (odczyt 14.09.2026).
