Szybkozłącza CEJN eSafe 410 — DN 10,4, duży przepływ

Szybkozłącza CEJN eSafe serii 410 to złącza do sprężonego powietrza o zwiększonym przepływie: nominalna średnica DN 10,4 mm daje 4000 l/min, czyli o 78% więcej niż seria 320. To seria do narzędzi, które realnie zużywają dużo powietrza.

Rozłączanie jest dwustopniowe, tak jak w całej rodzinie eSafe: pierwszy ruch tulei odpowietrza wąż, dopiero drugi zwalnia wtyk. Wąż nie odskakuje i nie strzela przy odpinaniu narzędzia.

Szybkozłącza (gniazda) — 22 indeksów, część żeńska montowana na instalacji lub na końcu węża.
Króćce (wtyki) — 26 indeksów, część męska montowana na narzędziu lub na końcu węża.

410 nie jest zamienna z 320. Obie serie noszą nazwę „CEJN eSafe" i obie są w profilu europejskim, ale różnią się standardem króćca — 10,4 mm tutaj, 7,6 mm w serii 320. Wtyk jednej nie wejdzie w gniazdo drugiej. Jeśli rozbudowujesz istniejącą instalację, sprawdź najpierw, co w niej pracuje: Szybkozłącza CEJN eSafe 320.

Warianty dostępne w Pascalu — 48 indeksów

Indeks	Element	Seria	Przyłącze	Materiał
10 410 2455	gniazdo	eSafe 410	gwint zewnętrzny NPT 1/2	stal
10 410 2457	gniazdo	eSafe 410	gwint zewnętrzny NPT 3/4	stal
10 410 2454	gniazdo	eSafe 410	gwint zewnętrzny NPT 3/8	stal
10 410 2155	gniazdo	eSafe 410	gwint zewnętrzny R 1/2	stal
10 410 2157	gniazdo	eSafe 410	gwint zewnętrzny R 3/4	stal
10 410 2154	gniazdo	eSafe 410	gwint zewnętrzny R 3/8	stal
10 410 2205	gniazdo	eSafe 410	gwint wewnętrzny G 1/2	stal
10 410 2207	gniazdo	eSafe 410	gwint wewnętrzny G 3/4	stal
10 410 2204	gniazdo	eSafe 410	gwint wewnętrzny G 3/8	stal
10 410 2405	gniazdo	eSafe 410	gwint wewnętrzny NPT 1/2	stal
10 410 2404	gniazdo	eSafe 410	gwint wewnętrzny NPT 3/8	stal
10 410 2004	gniazdo	eSafe 410	tuleja do węża Ø 10 mm	stal
10 410 2005	gniazdo	eSafe 410	tuleja do węża Ø 13 mm	stal
10 410 2006	gniazdo	eSafe 410	tuleja do węża Ø 16 mm	stal
10 410 2007	gniazdo	eSafe 410	tuleja do węża Ø 19 mm	stal
10 410 2003	gniazdo	eSafe 410	tuleja do węża Ø 8 mm	stal
10 410 2066	gniazdo	eSafe 410	przyłącze do węża 11×16 mm z nakrętką (Stream-Line)	stal
10 410 2085	gniazdo	eSafe 410	przyłącze do węża 11×16 mm z nakrętką (Stream-Line)	stal
10 410 2068	gniazdo	eSafe 410	przyłącze do węża 13×18 mm z nakrętką (Stream-Line)	stal
10 410 2088	gniazdo	eSafe 410	przyłącze do węża 13×18 mm z nakrętką (Stream-Line)	stal
10 410 2071	gniazdo	eSafe 410	przyłącze do węża 16×21 mm z nakrętką (Stream-Line)	stal
10 410 2074	gniazdo	eSafe 410	przyłącze do węża 19×24 mm z nakrętką (Stream-Line)	stal
10 410 5455	króciec (wtyczka)	eSafe 410	gwint zewnętrzny NPT 1/2	stal
10 410 5452	króciec (wtyczka)	eSafe 410	gwint zewnętrzny NPT 1/4	stal
10 410 5457	króciec (wtyczka)	eSafe 410	gwint zewnętrzny NPT 3/4	stal
10 410 5454	króciec (wtyczka)	eSafe 410	gwint zewnętrzny NPT 3/8	stal
10 410 5155	króciec (wtyczka)	eSafe 410	gwint zewnętrzny R 1/2	stal
10 410 5152	króciec (wtyczka)	eSafe 410	gwint zewnętrzny R 1/4	stal
10 410 5157	króciec (wtyczka)	eSafe 410	gwint zewnętrzny R 3/4	stal
10 410 5154	króciec (wtyczka)	eSafe 410	gwint zewnętrzny R 3/8	stal
10 410 5205	króciec (wtyczka)	eSafe 410	gwint wewnętrzny G 1/2	stal
10 410 5202	króciec (wtyczka)	eSafe 410	gwint wewnętrzny G 1/4	stal
10 410 5207	króciec (wtyczka)	eSafe 410	gwint wewnętrzny G 3/4	stal
10 410 5204	króciec (wtyczka)	eSafe 410	gwint wewnętrzny G 3/8	stal
10 410 5405	króciec (wtyczka)	eSafe 410	gwint wewnętrzny NPT 1/2	stal
10 410 5402	króciec (wtyczka)	eSafe 410	gwint wewnętrzny NPT 1/4	stal
10 410 5407	króciec (wtyczka)	eSafe 410	gwint wewnętrzny NPT 3/4	stal
10 410 5404	króciec (wtyczka)	eSafe 410	gwint wewnętrzny NPT 3/8	stal
10 410 5004	króciec (wtyczka)	eSafe 410	tuleja do węża Ø 10 mm	stal
10 410 5005	króciec (wtyczka)	eSafe 410	tuleja do węża Ø 13 mm	stal
10 410 5006	króciec (wtyczka)	eSafe 410	tuleja do węża Ø 16 mm	stal
10 410 5007	króciec (wtyczka)	eSafe 410	tuleja do węża Ø 19 mm	stal
10 410 5002	króciec (wtyczka)	eSafe 410	tuleja do węża Ø 6,3 mm	stal
10 410 5003	króciec (wtyczka)	eSafe 410	tuleja do węża Ø 8 mm	stal
10 410 5066	króciec (wtyczka)	eSafe 410	przyłącze do węża 11×16 mm z nakrętką (Stream-Line)	stal
10 410 5068	króciec (wtyczka)	eSafe 410	przyłącze do węża 13×18 mm z nakrętką (Stream-Line)	stal
10 410 5071	króciec (wtyczka)	eSafe 410	przyłącze do węża 16×21 mm z nakrętką (Stream-Line)	stal
10 410 5074	króciec (wtyczka)	eSafe 410	przyłącze do węża 19×24 mm z nakrętką (Stream-Line)	stal

Kliknij indeks, żeby zobaczyć cenę, dostępność i pełne parametry wariantu.

Rozwiń opis

Zwiń opis

Filtry
Sortowanie

Dostępne filtry:

Pokaż więcej (4)

Pokaż mniej

Znaleziono produktów: 48

Sortuj

Króciec szybkozłącza CEJN 410 DN10,4, do węża 11×16 mm Stream-Line, 104105066

Symbol: 10 410 5066

Dostępność:

0 szt

Powiadom o dostępności Powiadom

100,98 PLN netto

124,21 PLN brutto

Króciec szybkozłącza CEJN 410 DN10,4, do węża 13×18 mm Stream-Line, 104105068

Symbol: 10 410 5068

Dostępność:

0 szt

Powiadom o dostępności Powiadom

164,01 PLN netto

201,73 PLN brutto

Króciec szybkozłącza CEJN 410 DN10,4, do węża 16×21 mm Stream-Line, 104105071

Symbol: 10 410 5071

Dostępność:

0 szt

Powiadom o dostępności Powiadom

cena do ustalenia

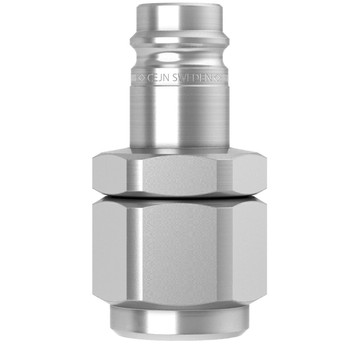

Króciec szybkozłącza CEJN 410 DN10,4, do węża 19×24 mm Stream-Line, 104105074

Symbol: 10 410 5074

Dostępność:

0 szt

Powiadom o dostępności Powiadom

cena do ustalenia

Króciec szybkozłącza CEJN 410 DN10,4, do węża Ø 6,3 mm, 104105002

Symbol: 10 410 5002

Dostępność:

0 szt

Powiadom o dostępności Powiadom

23,36 PLN netto

28,73 PLN brutto

Króciec szybkozłącza CEJN 410 DN10,4, do węża Ø 8 mm, 104105003

Symbol: 10 410 5003

Dostępność:

0 szt

Powiadom o dostępności Powiadom

26,77 PLN netto

32,93 PLN brutto

Króciec szybkozłącza CEJN 410 DN10,4, do węża Ø 10 mm, 104105004

Symbol: 10 410 5004

Dostępność:

0 szt

Powiadom o dostępności Powiadom

22,39 PLN netto

27,54 PLN brutto

Króciec szybkozłącza CEJN 410 DN10,4, do węża Ø 13 mm, 104105005

Symbol: 10 410 5005

Dostępność:

0 szt

Powiadom o dostępności Powiadom

22,39 PLN netto

27,54 PLN brutto

Króciec szybkozłącza CEJN 410 DN10,4, do węża Ø 16 mm, 104105006

Symbol: 10 410 5006

Dostępność:

0 szt

Powiadom o dostępności Powiadom

27,25 PLN netto

33,52 PLN brutto

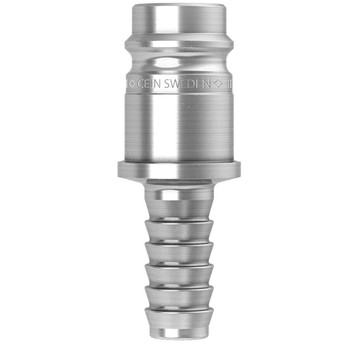

Króciec szybkozłącza CEJN 410 DN10,4, do węża Ø 19 mm, 104105007

Symbol: 10 410 5007

Dostępność:

0 szt

Powiadom o dostępności Powiadom

31,88 PLN netto

39,21 PLN brutto

Króciec szybkozłącza CEJN 410 DN10,4, gwint wewnętrzny G 1/2, 104105205

Symbol: 10 410 5205

Dostępność:

0 szt

Powiadom o dostępności Powiadom

38,20 PLN netto

46,99 PLN brutto

Króciec szybkozłącza CEJN 410 DN10,4, gwint wewnętrzny G 1/4, 104105202

Symbol: 10 410 5202

Dostępność:

0 szt

Powiadom o dostępności Powiadom

26,77 PLN netto

32,93 PLN brutto

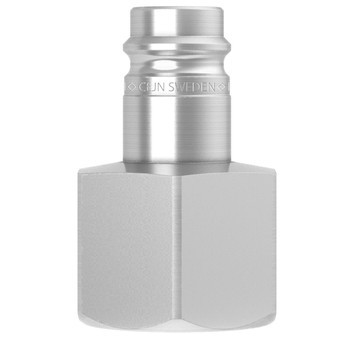

Króciec szybkozłącza CEJN 410 DN10,4, gwint wewnętrzny G 3/4, 104105207

Symbol: 10 410 5207

Dostępność:

0 szt

Powiadom o dostępności Powiadom

78,85 PLN netto

96,99 PLN brutto

Króciec szybkozłącza CEJN 410 DN10,4, gwint wewnętrzny G 3/8, 104105204

Symbol: 10 410 5204

Dostępność:

0 szt

Powiadom o dostępności Powiadom

31,63 PLN netto

38,90 PLN brutto

Króciec szybkozłącza CEJN 410 DN10,4, gwint wewnętrzny NPT 1/2, 104105405

Symbol: 10 410 5405

Dostępność:

0 szt

Powiadom o dostępności Powiadom

56,94 PLN netto

70,04 PLN brutto

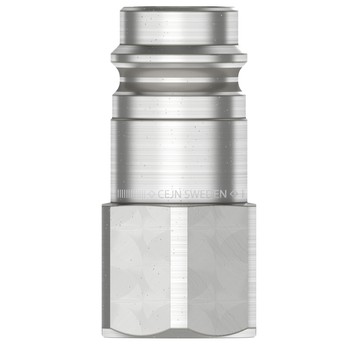

Króciec szybkozłącza CEJN 410 DN10,4, gwint wewnętrzny NPT 1/4, 104105402

Symbol: 10 410 5402

Dostępność:

0 szt

Powiadom o dostępności Powiadom

cena do ustalenia

Króciec szybkozłącza CEJN 410 DN10,4, gwint wewnętrzny NPT 3/4, 104105407

Symbol: 10 410 5407

Dostępność:

0 szt

Powiadom o dostępności Powiadom

195,92 PLN netto

240,98 PLN brutto

Króciec szybkozłącza CEJN 410 DN10,4, gwint wewnętrzny NPT 3/8, 104105404

Symbol: 10 410 5404

Dostępność:

0 szt

Powiadom o dostępności Powiadom

94,42 PLN netto

116,14 PLN brutto

Króciec szybkozłącza CEJN 410 DN10,4, gwint zewnętrzny NPT 1/2, 104105455

Symbol: 10 410 5455

Dostępność:

0 szt

Powiadom o dostępności Powiadom

51,10 PLN netto

62,85 PLN brutto

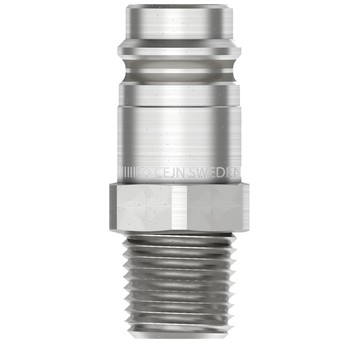

Króciec szybkozłącza CEJN 410 DN10,4, gwint zewnętrzny NPT 1/4, 104105452

Symbol: 10 410 5452

Dostępność:

0 szt

Powiadom o dostępności Powiadom

cena do ustalenia

Króciec szybkozłącza CEJN 410 DN10,4, gwint zewnętrzny NPT 3/4, 104105457

Symbol: 10 410 5457

Dostępność:

0 szt

Powiadom o dostępności Powiadom

66,62 PLN netto

81,94 PLN brutto

Króciec szybkozłącza CEJN 410 DN10,4, gwint zewnętrzny NPT 3/8, 104105454

Symbol: 10 410 5454

Dostępność:

0 szt

Powiadom o dostępności Powiadom

41,62 PLN netto

51,19 PLN brutto

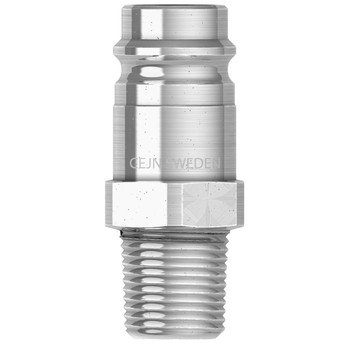

Króciec szybkozłącza CEJN 410 DN10,4, gwint zewnętrzny R 1/2, 104105155

Symbol: 10 410 5155

Dostępność:

0 szt

Powiadom o dostępności Powiadom

31,88 PLN netto

39,21 PLN brutto

Króciec szybkozłącza CEJN 410 DN10,4, gwint zewnętrzny R 1/4, 104105152

Symbol: 10 410 5152

Dostępność:

0 szt

Powiadom o dostępności Powiadom

25,31 PLN netto

31,13 PLN brutto

Jak dobrać

Najpierw rozstrzygnij, czy potrzebujesz 410, czy wystarczy 320. Decyduje zużycie powietrza przez narzędzie. Szlifierka kątowa, młotek, piaskarka albo kilka narzędzi na jednej magistrali — 410. Zakręcarka, pistolet do przedmuchu, dmuchawka — 320 wystarczy i jest tańsze. Za małe szybkozłącze odbiera narzędziu moc, choć sprężarka pracuje poprawnie: dławienie powstaje na samym złączu.

Potem strona połączenia. Gniazdo zostaje na instalacji albo na wężu, wtyk idzie na narzędzie. Przy odpinaniu powietrze zostaje po stronie gniazda i to ono decyduje o bezpieczeństwie — dlatego funkcja eSafe jest w gnieździe, nie we wtyku.

Na końcu przyłącze. Albo gwint w gnieździe urządzenia, albo średnica węża. Uwaga na gwinty: R i G to normy europejskie, NPT to gwint amerykański o innym zarysie i skoku — nie są wzajemnie zamienne. W tej serii mamy warianty wszystkich trzech.

Do kompletu potrzebny jest jeszcze przewód — mamy je w kategorii Węże i przewody.

Parametry wspólne serii 410

Producent · seria	CEJN · eSafe 410
Standard króćca	CEJN Original / Eurostandard 10,4 mm
Nominalna średnica przepływu	10,4 mm
Przepływ powietrza	4000 l/min
Ciśnienie maks.	16 bar
Min. ciśnienie rozrywania	140 bar
Siła połączenia	140 N
Temperatura pracy	od −20 °C do +100 °C
Materiał	stal
Medium	sprężone powietrze

410 obok 320 — co się różni

Nominalna średnica	410: 10,4 mm · 320: 7,6 mm
Przepływ powietrza	410: 4000 l/min · 320: 2250 l/min
Siła połączenia	410: 140 N · 320: 102 N
Standard króćca	410: Eurostandard 10,4 mm · 320: Eurostandard 7,6 mm (niezamienne)
Ciśnienie, temperatura, materiał	identyczne w obu seriach

Montaż

Złączki gwintowane dokręcaj kluczem za sześciokąt na korpusie, nigdy za tuleję zwalniającą — tuleja jest elementem ruchomym mechanizmu. Gwint R (stożkowy, ISO 7) i NPT (stożkowy, amerykański) uszczelniają stykiem zwojów, więc wymagają taśmy PTFE albo pasty. Gwint G (walcowy, ISO 228) nie uszczelnia zwojami — potrzebna jest uszczelka czołowa.

Przy wariantach na wąż tnij przewód prostopadle i bez zadziorów. Ukośne czoło jest częstszą przyczyną nieszczelności niż samo złącze.

Najczęstsze pytania

Czy wtyk z serii 320 wejdzie w gniazdo 410?
Nie. To dwa różne standardy króćca — 7,6 mm i 10,4 mm. Obie serie nazywają się eSafe i obie są „profilem europejskim", ale nie są zamienne.

Po czym poznać, że potrzebuję większego przepływu?
Po zachowaniu narzędzia: traci obroty pod obciążeniem, choć ciśnienie na sprężarce jest w normie. Przy DN 10,4 złącze przepuszcza 4000 l/min wobec 2250 l/min przy DN 7,6.

Czym eSafe różni się od zwykłego szybkozłącza?
Rozłączaniem. Zwykłe zwalnia wtyk od razu i sprężone powietrze wypycha wąż. eSafe najpierw odpowietrza wąż, dopiero potem puszcza wtyk — nie ma odrzutu ani huku.

Do jakiego ciśnienia?
Maksymalne ciśnienie pracy 16 bar, minimalne ciśnienie rozrywania 140 bar. Zakres temperatur od −20 °C do +100 °C.

Źródło parametrów: karty artykułów CEJN, cejn.com (odczyt 15.09.2026).
