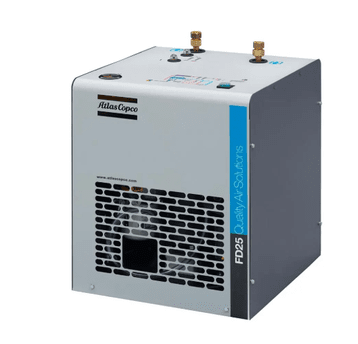

Osuszacze ziębnicze Atlas Copco — od 0,3 do 18 m³/min

Jak dobrać osuszacz ziębniczy

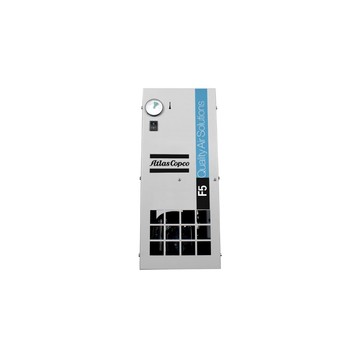

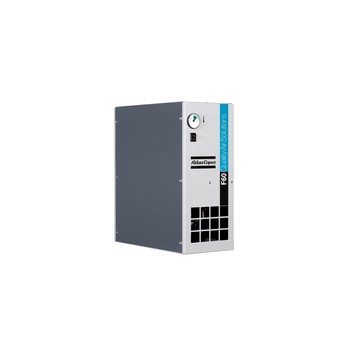

Dobór zaczyna się od dwóch pytań, nie od ceny. Pierwsze: jaki punkt rosy jest potrzebny. Seria F daje +7 °C, serie FX i FD +3 °C. Jeśli rurociąg albo odbiorniki są w nieogrzewanej hali lub na zewnątrz, żaden osuszacz ziębniczy nie wystarczy — tam wchodzi osuszacz adsorpcyjny o punkcie rosy −20, −40 lub −70 °C. Drugie: jaki jest rzeczywisty przepływ w miejscu montażu, a nie wydajność sprężarki z tabliczki.

Wydajności katalogowe obowiązują w warunkach odniesienia — 7 bar, powietrze na wlocie 35 °C, otoczenie 25 °C (pomiar wg ISO 7183:2007). W rzeczywistej sprężarkowni prawie zawsze jest inaczej i wydajność spada. Producent podaje trzy współczynniki korekcyjne, przez które mnoży się wydajność katalogową:

A — temperatura otoczenia: 25 °C → 1 · 30 °C → 0,92 · 35 °C → 0,84 · 40 °C → 0,8
B — temperatura powietrza na wlocie: 25 °C → 1,57 · 30 °C → 1,24 · 35 °C → 1 · 40 °C → 0,82 · 45 °C → 0,69 · 50 °C → 0,54
C — ciśnienie robocze: 5 bar → 0,9 · 6 bar → 0,96 · 7 bar → 1 · 8 bar → 1,03 · 9 bar → 1,06 · 10 bar → 1,08 · 11 bar → 1,1 · 12 bar → 1,12 · 13 bar → 1,13 · 14 bar → 1,15 · 15 bar → 1,2 · 16 bar → 1,2

Przykład: zapotrzebowanie 50 l/s, otoczenie 30 °C, powietrze na wlocie 40 °C, ciśnienie 10 bar. K = 0,92 × 0,82 × 1,08 = 0,815, czyli wymagana wielkość to 50 / 0,815 = 61,3 l/s. Model o wydajności katalogowej 60 l/s jest już za mały — trzeba wejść wielkość wyżej. Tak wygląda różnica między doborem z katalogu a doborem dla instalacji; jeśli nie masz pod ręką tych trzech liczb, zadzwoń — przeliczymy to razem.

Praca powyżej 16 bar

Standardowe osuszacze ziębnicze mają dopuszczalne ciśnienie robocze 13–16 bar. Jeśli instalacja pracuje wyżej — próby szczelności, formowanie, część procesów technologicznych — potrzebne jest wykonanie 20 bar(e). To ta sama wielkość maszyny z innym dopuszczeniem ciśnieniowym; przy wyższym ciśnieniu powietrze jest gęstsze, więc przez ten sam wymiennik przechodzi go więcej. FD 50 w wersji standardowej daje 3 m³/min, a w wykonaniu na 20 bar — 4,38 m³/min.

Parametry wspólne serii

Montaż i eksploatacja

• Osuszacz montuje się za sprężarką i zbiornikiem, nie bezpośrednio na wylocie maszyny — powietrze musi wcześniej ostygnąć, inaczej osuszacz dostaje temperaturę spoza swojego zakresu pracy.
• Przed osuszaczem stoi filtr wstępny, za nim filtr dokładny — filtracja chroni wymiennik i zatrzymuje to, czego osuszacz nie usuwa: cząstki stałe i aerozol oleju.
• Sprężarkownia musi mieć wentylację — osuszacz oddaje ciepło do pomieszczenia, a przekroczenie dopuszczalnej temperatury otoczenia obniża wydajność i skraca życie sprężarki chłodniczej.
• Kondensat z osuszacza to ściek zaolejony. Przy sprężarce olejowej trzeba go odprowadzić przez separator woda–olej, zanim trafi do kanalizacji.
• Osuszacz pracuje na czynniku chłodniczym. Wielkość napełnienia decyduje o obowiązku okresowych kontroli szczelności wg rozporządzenia F-Gas — w kartach poszczególnych modeli podajemy czynnik i napełnienie w kilogramach.
• Przy pracy sezonowej albo w nieogrzewanym budynku zabezpiecz maszynę przed zamarznięciem kondensatu w spuście.

Najczęstsze pytania

Czym różni się punkt rosy +3 °C od +7 °C?
To granica między klasą 4 a 5 wg ISO 8573-1 w zakresie wilgotności. Praktycznie: przy +7 °C woda wykropli się, gdy powietrze ochłodzi się poniżej 7 °C — a to zdarza się w każdej hali bez ogrzewania zimą.

Jak duży osuszacz do mojej sprężarki?
Punktem wyjścia jest wydajność sprężarki, ale liczy się ją po korekcie na warunki rzeczywiste (współczynniki A, B i C powyżej). Dobrany „na styk" osuszacz przestaje wyrabiać w upalny dzień, czyli dokładnie wtedy, gdy wilgoci jest najwięcej.

Kiedy potrzebne jest wykonanie na 20 bar?
Gdy ciśnienie robocze instalacji przekracza 16 bar. Wersja standardowa nie ma tam dopuszczenia, niezależnie od tego, czy wydajnościowo by wystarczyła.

Ile prądu zużywa osuszacz?
Od 126 W przy najmniejszej maszynie serii F do około 2,6 kW przy największym FD VSD. Przy zmiennym zapotrzebowaniu maszyna z falownikiem zużywa wyraźnie mniej niż stałoobrotowa tej samej wielkości.

Czy serwisujecie osuszacze innych marek?
Tak. Serwisujemy osuszacze ziębnicze niezależnie od producenta, a przy wymianie dobieramy maszynę pod istniejącą instalację.

Dobór i wycena: 695 994 504, artur@pascal.net.pl. Podaj wydajność sprężarki, ciśnienie robocze oraz temperaturę powietrza na wlocie i w sprężarkowni — odeślemy dobór z zapasem policzonym na warunki rzeczywiste.

Dane techniczne: cennik Atlas Copco Industrial Air 02.2025 oraz broszura „Refrigerant air dryers FD VSD 100-300, FD 5-95 and FX 5-300" (07/2020) i karta katalogowa serii F nr 2935 0845 40. Wydajności w warunkach odniesienia wg ISO 7183:2007.
