Przetworniki ciśnienia Atlas Copco 4…20 mA — 0…4 do 0…60 bar

Przetworniki ciśnienia Atlas Copco z wyjściem 4…20 mA w sześciu zakresach od 0…4 do 0…60 bar(e) — do pomiaru ciśnienia w sieci, na zbiorniku, przed i za filtrem lub osuszaczem, jako sygnał do sterownika PLC, centralnego sterownika sprężarek lub rejestratora DL P50. Przyłącze G ¼", złącze elektryczne DIN 43650 forma A. Kliknij indeks, żeby przejść do karty.

IndeksZakresWyjściePrzyłączeZasilanie
10890492500…4 bar(e)4…20 mAG ¼"10…30 V DC
10890492540…6 bar(e)4…20 mAG ¼"10…30 V DC
10890492510…10 bar(e)4…20 mAG ¼"10…30 V DC
10890492520…16 bar(e)4…20 mAG ¼"10…30 V DC
10890492580…40 bar(e)4…20 mAG ¼"10…30 V DC
10890492530…60 bar(e)4…20 mAG ¼"10…30 V DC

Dostępne filtry:

  • Ukryj niedostępne (6)
Znaleziono produktów: 6
Sortuj
Przetwornik ciśnienia Atlas Copco 0…4 bar(e), 4…20 mA, G ¼"

Przetwornik ciśnienia Atlas Copco 0…4 bar(e), 4…20 mA, G ¼"

Symbol: 1089049250
Dostępność:
Dostępność:
0 szt
Powiadom o dostępności Powiadom
cena do ustalenia
Przetwornik ciśnienia Atlas Copco 0…6 bar(e), 4…20 mA, G ¼"

Przetwornik ciśnienia Atlas Copco 0…6 bar(e), 4…20 mA, G ¼"

Symbol: 1089049254
Dostępność:
Dostępność:
0 szt
Powiadom o dostępności Powiadom
cena do ustalenia
Przetwornik ciśnienia Atlas Copco 0…10 bar(e), 4…20 mA, G ¼"

Przetwornik ciśnienia Atlas Copco 0…10 bar(e), 4…20 mA, G ¼"

Symbol: 1089049251
Dostępność:
Dostępność:
0 szt
Powiadom o dostępności Powiadom
cena do ustalenia

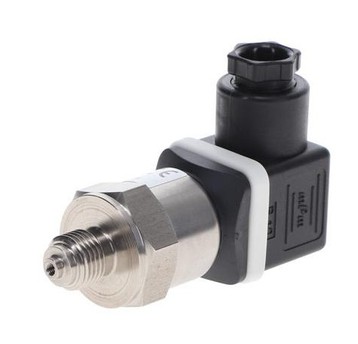

Przetwornik ciśnienia Atlas Copco 0…16 bar(e), 4…20 mA, G ¼"

Przetwornik ciśnienia Atlas Copco 0…16 bar(e), 4…20 mA, G ¼"

Symbol: 1089049252
Dostępność:
Dostępność:
0 szt
Powiadom o dostępności Powiadom
cena do ustalenia
Przetwornik ciśnienia Atlas Copco 0…40 bar(e), 4…20 mA, G ¼"

Przetwornik ciśnienia Atlas Copco 0…40 bar(e), 4…20 mA, G ¼"

Symbol: 1089049258
Dostępność:
Dostępność:
0 szt
Powiadom o dostępności Powiadom
cena do ustalenia
Przetwornik ciśnienia Atlas Copco 0…60 bar(e), 4…20 mA, G ¼"

Przetwornik ciśnienia Atlas Copco 0…60 bar(e), 4…20 mA, G ¼"

Symbol: 1089049253
Dostępność:
Dostępność:
0 szt
Powiadom o dostępności Powiadom
cena do ustalenia
Nie ma tu tego, czego szukasz?

Pomożemy Ci znaleźć, to co potrzebujesz!

Zostaw numer, oddzwonimy!
Pokaż: 12 Pokaż: 24 Pokaż: 48 Pokaż: 72 Pokaż: 120
/
6
produktów

Jak dobrać zakres

Ciśnienie robocze powinno wypadać w górnej połowie zakresu przetwornika: sieć 7–10 bar i zbiorniki 11 bar → 0…16 bar; sieci niskociśnieniowe (dmuchawy, próżnia dodatnia do 3 bar) → 0…4 lub 0…6 bar; instalacje 13-barowe → 0…16 bar; doprężacze i sieci wysokociśnieniowe → 0…40 lub 0…60 bar. Za mały zakres grozi uszkodzeniem przetwornika, za duży obniża rozdzielczość pomiaru.

Dwa przetworniki po obu stronach filtra dają różnicę ciśnień — sygnał do wymiany wkładu; przetwornik na końcu sieci obok tego na zbiorniku pokazuje realny spadek ciśnienia w instalacji, czyli to, za co płacisz podnosząc nastawę sprężarki.

Parametry

ParametrWartość
Wyjście4…20 mA
Zasilanie10…30 V DC
Przyłącze procesoweG ¼"
Przyłącze elektrycznezłącze do DIN 43650 forma A (wtyczka z kablem nie jest w komplecie)
Zakresy0…4, 0…6, 0…10, 0…16, 0…40, 0…60 bar(e)

Dokładność, materiały i temperatury pracy potwierdzamy z kartą katalogową producenta przy zamówieniu.

Najczęstsze pytania

Czy to nadaje się do rejestratora DL P50?

Tak — na jedno z dwóch wejść analogowych 4…20 mA.

Jaki kabel?

Standardowa wtyczka zaworowa DIN 43650 forma A z kablem, dostępna w akcesoriach elektrotechnicznych; nie ma jej w komplecie.

Dobór czujników, montaż i uruchomienie monitoringu robimy sami — zadzwoń: 695 994 504 lub napisz: artur@pascal.net.pl.

Źródła: Atlas Copco Sensor Catalogue Ed. 05 (08/2026) s. 32.
