SMART AIRnet — pomiar energii: licznik EM A05 i cewki Rogowskiego

Pomiar energii elektrycznej w systemie SMART AIRnet Atlas Copco: licznik EM A05 w rozdzielnicy sprężarki i cewki Rogowskiego zakładane na przewody zasilające bez ich rozłączania. Razem z przepływomierzem daje to koszt wytworzenia 1 m³ sprężonego powietrza. Licznik zamawia się jako zestaw, cewki osobno. Kliknij indeks, żeby przejść do karty.

Indeks	Produkt	Średnica	Prąd nominalny
1837088106	Licznik energii EM A05 — zestaw (licznik, wyłącznik ABB S204-B6, kabel Modbus 3 m, rezystor 120 Ω)	—	—
1830203006	Cewka Rogowskiego 3-fazowa, 50 mV/kA	30 mm	100 A
1830203007	Cewka Rogowskiego 3-fazowa, 85 mV/kA	100 mm	1000 A
1830203008	Cewka Rogowskiego 3-fazowa, 85 mV/kA	150 mm	3000 A
1830203009	Cewka Rogowskiego 1-fazowa, 50 mV/kA	30 mm	100 A
1830203010	Cewka Rogowskiego 1-fazowa, 85 mV/kA	100 mm	1000 A

Rozwiń opis

Zwiń opis

Filtry
Sortowanie

Dostępne filtry:

Pokaż więcej (2)

Pokaż mniej

Znaleziono produktów: 6

Sortuj

Cewka Rogowskiego Atlas Copco do licznika EM A05 — Ø 30 mm, 100 A, 1-fazowa

Symbol: 1830203009

Dostępność:

0 szt

Powiadom o dostępności Powiadom

cena do ustalenia

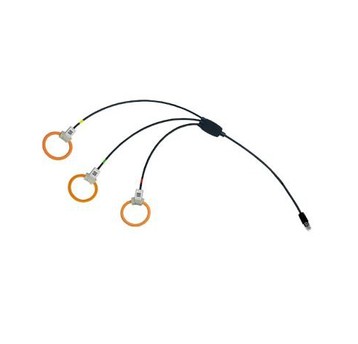

Cewka Rogowskiego Atlas Copco do licznika EM A05 — Ø 30 mm, 100 A, 3-fazowa

Symbol: 1830203006

Dostępność:

0 szt

Powiadom o dostępności Powiadom

cena do ustalenia

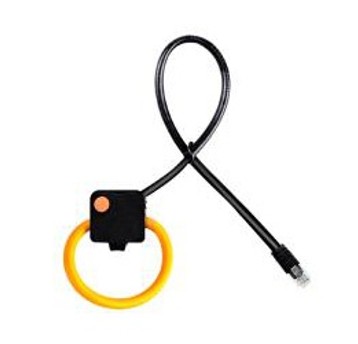

Cewka Rogowskiego Atlas Copco do licznika EM A05 — Ø 100 mm, 1000 A, 1-fazowa

Symbol: 1830203010

Dostępność:

0 szt

Powiadom o dostępności Powiadom

cena do ustalenia

Cewka Rogowskiego Atlas Copco do licznika EM A05 — Ø 100 mm, 1000 A, 3-fazowa

Symbol: 1830203007

Dostępność:

2 szt

1 692,31 PLN netto

2 081,54 PLN brutto

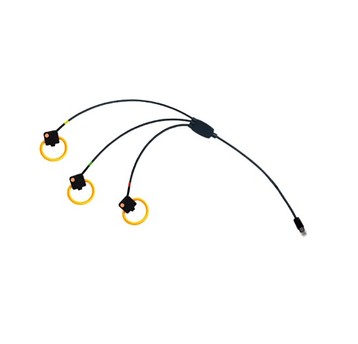

Cewka Rogowskiego Atlas Copco do licznika EM A05 — Ø 150 mm, 3000 A, 3-fazowa

Symbol: 1830203008

Dostępność:

0 szt

Powiadom o dostępności Powiadom

cena do ustalenia

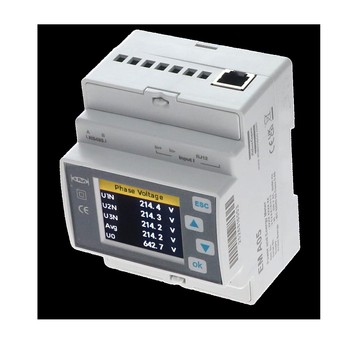

Licznik energii Atlas Copco EM A05 — zestaw z wyłącznikiem, kablem Modbus 3 m i rezystorem

Symbol: 1837088106

Dostępność:

0 szt

Powiadom o dostępności Powiadom

1 969,23 PLN netto

2 422,15 PLN brutto

Nie ma tu tego, czego szukasz?

Pomożemy Ci znaleźć, to co potrzebujesz!

Zostaw numer, oddzwonimy!

Wyrażam zgodę na kontakt zwrotny w celu przedstawienia oferty

Jak dobrać licznik i cewki

Licznik. Jeden zestaw EM A05 na jedno mierzone zasilanie — sprężarkę albo całą sprężarkownię. Wyjście Modbus RTU (RS-485), obudowa IP20 do rozdzielnicy.
Cewki — prąd. Prąd nominalny cewki bliski prądowi zasilania: dokładność 0,5 % obowiązuje w zakresie 1…120 % prądu nominalnego. Dostępne 100 A, 1000 A i 3000 A.
Cewki — średnica. Większa niż przewód lub wiązka, którą cewka obejmuje: 30, 100 lub 150 mm.
Fazy. Zasilanie trójfazowe — cewka 3-fazowa, jednofazowe — 1-fazowa. Każda cewka ma przewód 3 m ze złączem RJ12 i certyfikat kalibracji.

Najczęstsze pytania

Po co mierzyć energię sprężarek?

Energia to zwykle największy koszt sprężonego powietrza. Licznik energii razem z przepływomierzem pokazuje moc właściwą sprężarkowni (kWh/m³) — ile kosztuje 1 m³ i ile tracisz na przeciekach i pracy bez obciążenia.

Czy montaż wymaga wyłączenia sprężarki?

Cewki Rogowskiego zakłada się na przewód bez rozłączania. Podłączenie licznika w rozdzielnicy wykonuje elektryk z uprawnieniami.

Gdzie trafiają dane?

Na wyświetlacz licznika i po Modbus RTU do rejestratora danych lub systemu nadrzędnego. Konfigurację w rejestratorze DL P50 potwierdzamy przy doborze.

Dokumentacja do pobrania

Katalog czujników SMART AIRnet 2026 — PDF, 1,5 MB, EN; pomiar energii: s. 27–30

Dobór czujników, montaż i uruchomienie monitoringu robimy sami — zadzwoń: 695 994 504 lub napisz: artur@pascal.net.pl.

Źródła: Atlas Copco Sensor Catalogue Ed. 05 (08/2026) s. 27–30.
