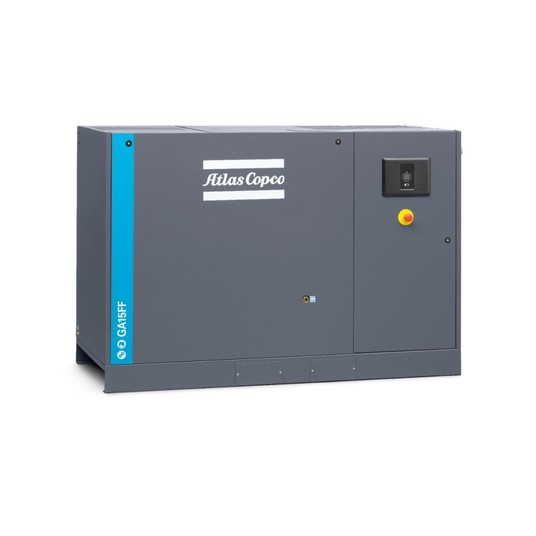

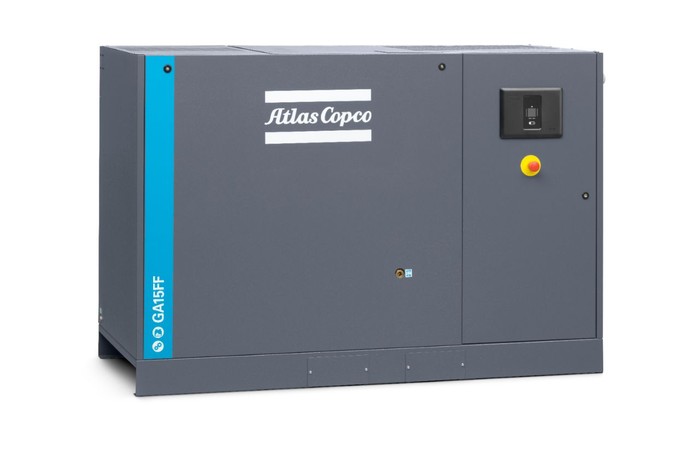

Sprężarka śrubowa Atlas Copco GA 22-7,5 FF — 22 kW, 7,5 bar, z osuszaczem

W skrócie: 22 kW · FAD 3,94 m³/min (65,6 l/s) przy 7 bar · ciśnienie robocze 7,25 bar · silnik IE3 · 68 dB(A) · 1780 × 830 × 1220 mm · 575 kg · osuszacz ziębniczy, punkt rosy +3 °C · gwarancja 2 lata z opcją rozszerzenia

Dla kogo jest GA 22-7,5 FF

Atlas Copco GA 22-7,5 FF to stałoobrotowa sprężarka śrubowa z wtryskiem oleju o mocy 22 kW w wariancie ciśnieniowym 7,5 bar i wyposażona w zintegrowany osuszacz ziębniczy. Wydajność FAD 3,94 m³/min (65,6 l/s) przy 7 bar wg ISO 1217 zał. E; katalogowe 7,5 bar to nastawa maszyny, a 7,25 bar to ciśnienie za osuszaczem — obie wartości opisują tę samą sprężarkę. To środek rodziny GA — dla zakładu, w którym pobór powietrza przez zmianę jest w miarę równy, a maszyna ma pracować w trybie ciągłym; przy zmiennym poborze porównaj z wersją z falownikiem. Jeśli pobór powietrza w ciągu dnia faluje, sprawdź serię GA VSDˢ z falownikiem — przy zmiennym obciążeniu zwraca się szybciej niż maszyna stałoobrotowa.

Jak działa i co daje

Blok śrubowy Atlas Copco z wtryskiem oleju pracuje w cyklu ciągłym — bez limitu godzin na dobę i bez spadku wydajności przy długim obciążeniu. Silnik klasy IE3 w stopniu ochrony IP55, sterownik Elektronikon Swipe z monitoringiem pracy i liczników serwisowych, obudowa wyciszona do 68 dB(A). Osuszacz ziębniczy w obudowie utrzymuje punkt rosy +3 °C — do instalacji nie trafia woda; z opcjonalnym filtrem UD+ zestaw spełnia klasę czystości wg ISO 8573-1 wymaganą w lakierniach i przy powietrzu technologicznym.

Gdzie się sprawdza

Zakłady produkcyjne średniej wielkości: obróbka skrawaniem i CNC, przetwórstwo tworzyw, linie pakujące i montażowe, lakiernie proszkowe, zakłady meblowe, przemysł spożywczy (z opcją oleju klasy spożywczej). Typowy scenariusz: jedna hala, stały pobór przez zmianę, maszyna pracuje w trybie ciągłym. 68 dB(A) i podstawa 1780 × 830 mm — maszyna do wydzielonego pomieszczenia przy hali; jest chłodzona powietrzem, więc potrzebuje wentylacji.

Na co zwrócić uwagę przy doborze

Zsumuj zużycie odbiorników pracujących jednocześnie i sprawdź realnie potrzebne ciśnienie — każdy bar powyżej potrzeb to ok. 7 % więcej energii. Wariant 7,5 bar to najefektywniejsza wersja — bierzesz ją, gdy odbiorniki pracują przy 6–7 bar; wyższe warianty ciśnieniowe tej samej maszyny dają mniej powietrza z tej samej mocy. Jeśli zużycie dochodzi do 3,94 m³/min, zostaw rezerwę 20–30 % lub przejdź na GA 26; gdy pobór jest wyraźnie niższy, sprawdź GA 18. Zasilanie 400 V, 3 fazy, 50 Hz; przyłącze wyjściowe G 1". Pascal dobiera sprężarkę na podstawie pomiaru zużycia w Twojej instalacji, nie z katalogu.

W zestawie

Sprężarka, zintegrowany osuszacz ziębniczy, sterownik Elektronikon Swipe, pierwsze napełnienie olejem, dokumentacja w języku polskim. Gwarancja standardowa 2 lata z możliwością rozszerzenia. Opcje: filtry DD/UD+, ochrona przed zamarzaniem, wersja na wysokie temperatury otoczenia, olej Roto-Xtend Duty i olej klasy spożywczej, sterowanie grupą sprężarek — dostępność opcji dla tego wariantu potwierdzamy przy zamówieniu.

Serwis

Sterownik Elektronikon odlicza godziny do kolejnego przeglądu i sygnalizuje go z wyprzedzeniem; interwały zależą od warunków pracy i rodzaju oleju. Zestawy serwisowe Atlas Copco i olej ma Pascal na magazynie w Tychach; uruchomienie, przeglądy i naprawy gwarancyjne robimy sami jako autoryzowany serwis Atlas Copco.

Najczęstsze pytania

Czym wersja FF różni się od Pack?
FF (Full Feature) ma osuszacz ziębniczy w obudowie — powietrze wychodzi z punktem rosy +3 °C. Pack to sama sprężarka; osuszacz trzeba dołożyć osobno.

Dlaczego na karcie jest 7,5 bar i 7,25 bar?
7,5 bar to nastawa sprężarki. Osuszacz w obudowie ma spadek ciśnienia ok. 0,25 bar, więc na wyjściu z maszyny masz 7,25 bar — Atlas Copco podaje tę drugą wartość jako ciśnienie robocze wersji FF.

Stałoobrotowa czy z falownikiem?
Stałoobrotowa jest tańsza w zakupie i najbardziej efektywna, gdy pracuje blisko pełnego obciążenia. Jeśli pobór faluje i maszyna połowę czasu stałaby na biegu jałowym, falownik zwraca różnicę w cenie w energii — przed zakupem robimy pomiar iTrack.

Czy potrzebuję zbiornika?
Tak — stałoobrotowa sprężarka pracuje w cyklu obciążenie/odciążenie i potrzebuje zbiornika w instalacji, żeby nie przełączać się co chwilę. Orientacyjnie 10 l na każde 0,1 m³/min wydajności; dobieramy to przy ofercie.

Jak głośno pracuje?
68 dB(A) w odległości 1 m (ISO 2151). Maszyna do wydzielonego pomieszczenia przy hali, nie wymaga osobnego budynku.

Co ile serwis i kto go robi?
Sterownik odlicza godziny do przeglądu i przypomina o nim. Pascal Services, autoryzowany dealer i serwis Atlas Copco na Śląsku — uruchomienie, przeglądy i gwarancja u nas.
