W skrócie: Korek mini pod imbus, mosiądz niklowany, R 1/4" GZ, do 100 bar, maks. +300 °C.

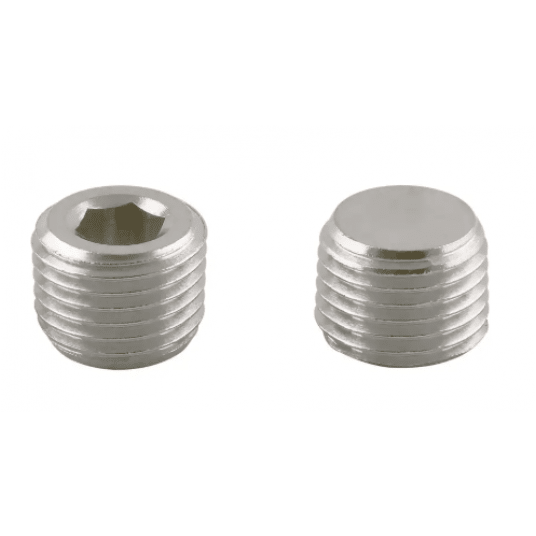

Korek mini pod imbus Aignep z mosiądzu zamyka nieużywane gniazdo; łeb pod klucz imbusowy chowa się w gnieździe, więc korek prawie nie wystaje. Przyłącza: R 1/4" GZ.
Gwint i uszczelnienie
Gwint stożkowy R (BSPT, ISO 7) uszczelnia się na gwincie: zwoje zaciskają się przy dokręcaniu. Nawiń taśmę PTFE albo nałóż klej anaerobowy do gwintów; nie dokręcaj na siłę — stożek rozpiera gniazdo. Mosiądz jest miękki: dokręcaj kluczem za sześciokąt, z wyczuciem — zerwany gwint w gnieździe kosztuje więcej niż złączka.
Zastosowania
Armatura Aignep z serii Adapters jest przeznaczona do sprężonego powietrza, próżni, wody i olejów (wg producenta). Typowe miejsca: przyłącza zaworów i siłowników, rozdzielacze, zespoły przygotowania powietrza, instalacje w maszynach i warsztatach. Producent zaleca ciśnienie do 100 bar dla tego rozmiaru; armatura pracuje też w podciśnieniu do −0,99 bar.
Na co zwrócić uwagę przy doborze
- Rozmiar calowy to oznaczenie gwintu, nie średnica. Gwint 1/2" ma ok. 21 mm średnicy zewnętrznej, 1/4" — ok. 13 mm. Najprościej porównać z elementem, który już masz.
- GZ i GW. GZ to gwint zewnętrzny (wkręcasz go), GW — wewnętrzny (w niego wkręcasz). Element z GZ łączysz z elementem z GW tego samego rozmiaru i rodzaju gwintu.
- G czy R. Ten element ma gwint stożkowy R (BSPT, ISO 7). Gwinty G i R mają ten sam skok i średnicę nominalną, ale R jest stożkowy, a G walcowy — w odpowiedzialnych połączeniach nie łącz ich ze sobą.
Parametry techniczne
| Typ | Korek mini pod imbus |
|---|
| Przyłącza | R 1/4" GZ |
|---|
| Rodzaj gwintu | stożkowy R (BSPT, ISO 7) |
|---|
| Ciśnienie robocze | −0,99 … 100 bar (zalecane przez producenta) |
|---|
| Temperatura pracy | maks. +300 °C |
|---|
| Materiał | mosiądz niklowany |
|---|
| Medium (wg producenta) | sprężone powietrze, próżnia, woda, oleje |
|---|
| Producent | Aignep (Włochy), seria Adapters |
|---|
| Symbol | 3025 1/4 |
|---|
Wymiary
B = 10 mm, H = 7 mm, CH = 6 mm. CH — rozmiar klucza. Oznaczenia jak na rysunku w katalogu Aignep seria Adapters (PDF), str. 13.14.
W zestawie
1 szt. — korek mini pod imbus 3025 1/4. Bez uszczelniacza do gwintów.
Najczęstsze pytania
Czym uszczelnić gwint R?
Gwint stożkowy R uszczelnia się na gwincie: nawiń taśmę PTFE zgodnie z kierunkiem wkręcania albo nałóż klej anaerobowy do gwintów.
Jakie ciśnienie wytrzyma?
Producent zaleca do 100 bar dla tego rozmiaru. Temperatura pracy: maks. +300 °C.
Mosiądz czy stal nierdzewna?
Mosiądz niklowany wystarcza do sprężonego powietrza i większości instalacji warsztatowych. Stal nierdzewną AISI 316 wybierz do wody, środowisk wilgotnych i agresywnych oraz tam, gdzie wymagana jest odporność na korozję.
Jak sprawdzić rozmiar gwintu, który mam?
Zmierz średnicę zewnętrzną gwintu zewnętrznego suwmiarką: ok. 9,7 mm to 1/8", 13,2 mm — 1/4", 16,7 mm — 3/8", 21 mm — 1/2", 26,4 mm — 3/4", 33,2 mm — 1". Jeśli masz wątpliwości, wyślij nam zdjęcie z suwmiarką.
Pliki do pobrania
Pozostałe rozmiary
W kategorii Korki i zaślepki mosiężne jest 29 indeksów z tabelą rozmiarów. Cała armatura: Armatura gwintowana.
Źródło danych: katalog Aignep seria Adapters (str. 13.14) i dane artykułu u dystrybutora, stan na 05.10.2026.
