W skrócie: 4 kW · falownik VSD · FAD 0,27–0,50 m³/min (4,5–8,4 l/s) przy 9,5 bar · regulacja ciśnienia 4–10 bar · silnik IE3 · IP55 · 60 dB(A) · 620 × 630 × 975 mm · 120 kg · przyłącze G 3/4" · bez osuszacza (wersja Pack)
Dla kogo jest G4VSD-10 Pack

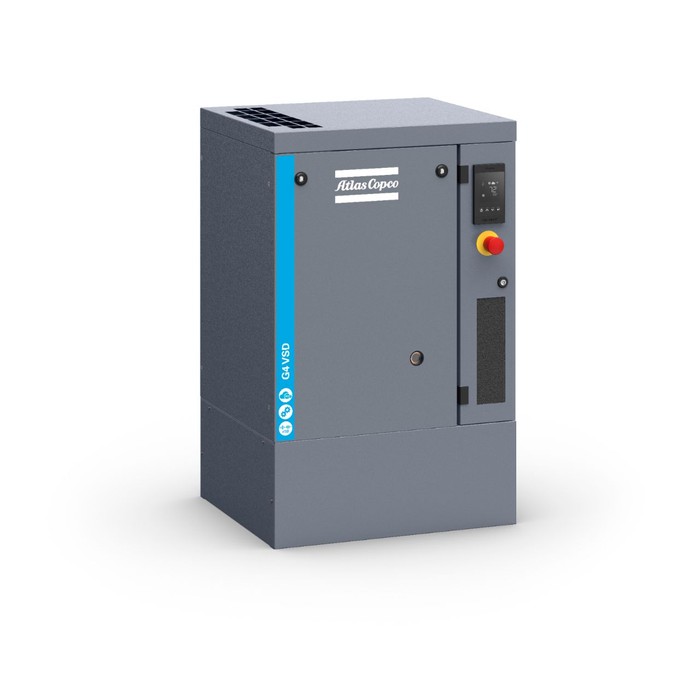

Atlas Copco G4VSD-10 to sprężarka śrubowa z wtryskiem oleju o mocy 4 kW, chłodzona powietrzem, z falownikiem sterującym obrotami silnika. Wydajność 0,27–0,50 m³/min (4,5–8,4 l/s) przy 9,5 bar. Wybierasz ją tam, gdzie pobór powietrza faluje w ciągu zmiany — falownik schodzi z obrotami zamiast wchodzić na bieg jałowy, a zakres regulacji 4,5–8,4 l/s pozwala jednej maszynie obsłużyć i szczyt, i godziny spokojne.
Jak działa i co daje
Blok śrubowy z wtryskiem oleju pracuje w cyklu ciągłym — bez limitu godzin na dobę i bez spadku wydajności przy dłuższym obciążeniu. Silnik klasy IE3 w stopniu ochrony IP55 napędza go bezpośrednio, a chłodzenie powietrzem nie wymaga podłączenia wody. Falownik utrzymuje ciśnienie w wąskim paśmie zamiast cyklicznie odciążać maszynę, więc znika strata na biegu jałowym — przy zmiennym rozbiorze to najczęściej największa pozycja w rachunku za sprężone powietrze. Sterownik Elektronikon NANO pokazuje ciśnienie, temperaturę i liczniki serwisowe, a poziom hałasu 60 dB(A) pozwala postawić maszynę w hali obok stanowisk.
Gdzie się sprawdza
Warsztaty samochodowe i blacharsko-lakiernicze, stolarnie i zakłady meblowe, serwisy opon, małe linie montażowe, drukarnie. Wszędzie tam, gdzie kilka stanowisk pneumatycznych pracuje jednocześnie przez większość zmiany.
Na co zwrócić uwagę przy doborze
Sprawdź realne zapotrzebowanie: zakres 0,27–0,50 m³/min (4,5–8,4 l/s) obejmuje i dolinę, i szczyt rozbioru — dobieraj tak, żeby szczyt mieścił się z 20–30 % zapasem. Maszyna reguluje ciśnienie w zakresie 4–10 bar; jeśli instalacja wymaga wyższego, weź wariant o wyższym oznaczeniu z tej samej serii. To wykonanie stawia się na podłodze i wymaga osobnego zbiornika w instalacji — bez niego sprężarka będzie się często załączać. Wersja Pack nie ma osuszacza — jeśli powietrze ma być suche, dolicz osuszacz i filtry do budżetu instalacji. Przyłącze G 3/4", zasilanie 400 V / 3 f / 50 Hz — sprawdź zabezpieczenie w rozdzielni przed zakupem. Pascal dobiera maszynę na podstawie pomiaru zużycia powietrza u klienta, nie z katalogu — jeśli nie wiesz, ile powietrza realnie potrzebujesz, zadzwoń przed decyzją.
W zestawie
Sprężarka śrubowa G4VSD-10 w obudowie dźwiękochłonnej, sterownik Elektronikon NANO, falownik, pierwsze napełnienie olejem, dokumentacja i deklaracja zgodności. Uruchomienie przez autoryzowany serwis Pascala jest w cenie maszyny, gwarancja standardowo 2 lata.
Serwis i części
Harmonogram producenta jest prosty: codziennie kontrola poziomu oleju i spust kondensatu, co tydzień napięcie pasa, co 500 godzin sprawdzenie filtra powietrza, co 1000 godzin pasy i chłodnica oleju. Przegląd zasadniczy wypada co 4000 godzin pracy lub raz w roku — wtedy wymieniamy filtr oleju, filtr powietrza i separator oleju. Olej Roto-Inject Fluid Ndurance wymienia się w tym samym cyklu, a syntetyczny Roto Synthetic Fluid Xtend Duty co 8000 godzin. Co 8000 godzin, czyli mniej więcej co dwa lata, dochodzi przegląd termostatu i zaworu minimalnego ciśnienia, czyszczenie zaworu wlotowego i wymiana pasów. Pascal Services jest autoryzowanym dealerem i serwisem Atlas Copco na Śląsku — przeglądy i naprawy gwarancyjne robimy własną ekipą, a oryginalne zestawy serwisowe i olej mamy na magazynie w Tychach. Przy pracy na dwie zmiany 4000 godzin wypada po nieco ponad roku, więc harmonogram warto ustalić od razu przy uruchomieniu.
Zanim wybierzesz
Opcje fabryczne — wybierasz przy zamówieniu
Poniższe wyposażenie montuje fabryka przy produkcji maszyny. Nie da się go dodać po dostawie. Jeśli okaże się potrzebne później, zostaje rozwiązanie zewnętrzne albo wymiana maszyny — dlatego przejdź tę listę przed złożeniem zamówienia.
| Opcja | Kiedy jej potrzebujesz | Nr do zamówienia |
|---|
| Olej Roto-Xtend (RSXD) | wydłużony interwał wymiany oleju — mniej przestojów serwisowych | 0000050502 |
| Grzałka oleju | nieogrzewana hala lub praca głównie na biegu jałowym — zapobiega skraplaniu wody w oleju | 0000050511 |
| Termostat tropikalny | wysoka temperatura otoczenia w pomieszczeniu sprężarki | 0000050524 |
| Olej spożywczy | przemysł spożywczy, farmacja, kosmetyka | 0000050544 |
| Chłodnica końcowa (zabudowana) | obniża temperaturę powietrza na wyjściu ze sprężarki | 0000050581 |
| Protokół pomiaru wydajności | przetargi, gdzie zamawiający wymaga pomiaru konkretnej maszyny | 0000050598 |
Czego nie można łączyć: olej Roto-Xtend wyklucza się z termostatem tropikalnym i z olejem spożywczym. Pełną konfigurację potwierdzamy przy zamówieniu.
Spust kondensatu na zbiorniku dotyczy wersji na zbiorniku (TM). Opcje osuszacza i zestawy filtrów dotyczą wersji z osuszaczem (FF).
Nie wiesz, które z tego jest u Ciebie potrzebne? Zadzwoń do nas — dobieramy konfigurację pod warunki w hali, nie pod katalog, i mówimy też, czego nie brać.
Najczęstsze pytania
Kiedy falownik naprawdę się zwraca?
Gdy pobór powietrza zmienia się w ciągu zmiany o więcej niż mniej więcej jedną trzecią. Przy stałym rozbiorze maszyna stałoobrotowa o tej samej wydajności jest tańsza w zakupie i nie ma czego oszczędzać. Pascal rozstrzyga to pomiarem, nie szacunkiem.
Co oznacza zakres wydajności 4,5–8,4 l/s?
Maszyna płynnie reguluje wydajność w tym zakresie, czyli od 0,27 do 0,50 m³/min. Dobiera się ją tak, żeby szczytowy rozbiór mieścił się w górnej części zakresu z zapasem.
Czy do wersji Pack trzeba dokupić osuszacz?
Jeśli powietrze ma być suche — tak. Bez osuszacza w instalacji pojawia się kondensat, który rdzewi narzędzia i psuje efekt lakierowania. Alternatywą jest wariant FF z osuszaczem w obudowie.
Czy do wersji na podłodze potrzebny jest zbiornik?
Tak, w instalacji powinien być zbiornik — inaczej sprężarka będzie się często załączać i szybciej zużyje. Dobieramy go do wielkości maszyny i charakteru rozbioru.
Jak głośno pracuje?
60 dB(A) w pomiarze według normy producenta. Maszyna może stać w hali obok stanowisk pracy i nie wymaga osobnej sprężarkowni, choć wydzielone pomieszczenie zawsze ułatwia serwis i wentylację.
Jakie zasilanie i przyłącze?
Zasilanie 400 V / 3 f / 50 Hz, przyłącze powietrza G 3/4". Masa 120 kg, wymiary 620 × 630 × 975 mm — sprawdź drogę transportową i miejsce posadowienia.
Co ile wypada przegląd?
Przegląd zasadniczy co 4000 godzin pracy lub raz w roku — wymiana filtra oleju, filtra powietrza i separatora. Co 8000 godzin dochodzi przegląd termostatu, zaworu minimalnego ciśnienia i wymiana pasów. Dane z instrukcji obsługi Atlas Copco 2984 7199 12.
Kto uruchamia i serwisuje?
Pascal Services — autoryzowany dealer i serwis Atlas Copco na Śląsku. Uruchomienie, przeglądy okresowe i naprawy gwarancyjne wykonujemy własną ekipą, z oryginalnymi częściami.
