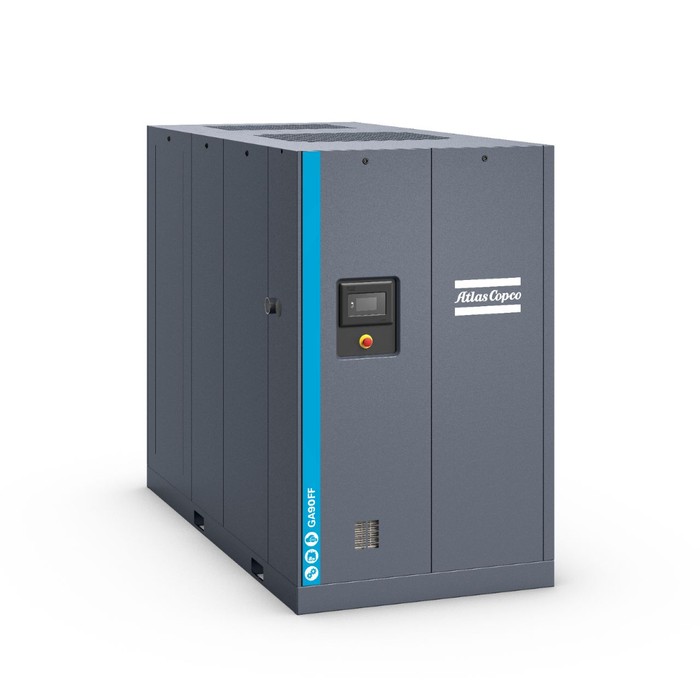

Sprężarka śrubowa Atlas Copco GA 90-8,5 FF — 90 kW, 8,5 bar, z osuszaczem

W skrócie: 90 kW · FAD 16,64 m³/min (277,4 l/s) przy 8 bar · ciśnienie robocze 8,25 bar · silnik IE4 · 72 dB(A) · 2525 × 1221 × 1980 mm · 1845 kg · osuszacz ziębniczy, punkt rosy +3 °C · gwarancja 2 lata z opcją rozszerzenia

Dla kogo jest GA 90-8,5 FF

Atlas Copco GA 90-8,5 FF to stałoobrotowa sprężarka śrubowa z wtryskiem oleju o mocy 90 kW w wariancie ciśnieniowym 8,5 bar i wyposażona w zintegrowany osuszacz ziębniczy. Wydajność FAD 16,64 m³/min (277,4 l/s) przy 8 bar wg ISO 1217 zał. E; katalogowe 8,5 bar to nastawa maszyny, a 8,25 bar to ciśnienie za osuszaczem — obie wartości opisują tę samą sprężarkę. GA 90 to wariant o najniższym koszcie zakupu w tej mocy — sprawdzona konstrukcja do pracy ciągłej jako maszyna bazowa. Dla zakładów z równym, dużym poborem: praca w bazie, a szczyty pokrywa sprężarka z falownikiem. Jeśli pobór powietrza w ciągu dnia faluje, sprawdź serię GA VSD+ z falownikiem — przy zmiennym obciążeniu zwraca się szybciej niż maszyna stałoobrotowa.

Jak działa i co daje

Blok śrubowy z wtryskiem oleju napędzany bezobsługową, zamkniętą przekładnią — bez sprzęgła i bez strat poślizgu; hybrydowe łożyska wydłużają trwałość układu napędowego o 33 % wg producenta. Silnik klasy IE4 (IP55, klasa izolacji F) jest zaprojektowany do pracy ciągłej w trudnych warunkach, a filtr wlotowy o dużej trwałości zatrzymuje cząstki do 3 µm i sygnalizuje spadek ciśnienia. Sterownik Elektronikon Touch ze SMARTLINK w standardzie pokazuje stan maszyny zdalnie i planuje przeglądy; elektroniczny spust kondensatu bezstratny nie marnuje powietrza. Praca standardowo do 46 °C otoczenia, w wersji na wysokie temperatury do 55 °C. Zintegrowany osuszacz ziębniczy utrzymuje punkt rosy +3 °C przy o połowę niższym zużyciu energii niż tradycyjne osuszacze; z filtrem UD+ zestaw spełnia klasę 1.4.2 wg ISO 8573-1.

Gdzie się sprawdza

Duże zakłady produkcyjne z ciągłym poborem: przetwórstwo tworzyw, obróbka metalu, przemysł spożywczy i opakowaniowy, odlewnie, zakłady papiernicze. Typowy scenariusz: sprężarkownia z dwiema-trzema maszynami, gdzie stałoobrotowa GA pracuje w bazie, a jednostka z falownikiem pokrywa zmienną część poboru. 72 dB(A) i podstawa 2525 × 1221 mm — maszyna do wydzielonego pomieszczenia przy hali; jest chłodzona powietrzem, więc potrzebuje wentylacji.

Na co zwrócić uwagę przy doborze

Zsumuj zużycie odbiorników pracujących jednocześnie i sprawdź realnie potrzebne ciśnienie — każdy bar powyżej potrzeb to ok. 7 % więcej energii. Wariant 8,5 bar wybierasz, gdy sieć ma większe straty albo część odbiorników potrzebuje pełnych 7–8 bar; w porównaniu z wersją 7,5 bar oddaje trochę mniej powietrza. Jeśli zużycie dochodzi do 16,64 m³/min, zostaw rezerwę 20–30 % lub przejdź na GA 110 VSD+; gdy pobór jest wyraźnie niższy, sprawdź GA 75. Zasilanie 400 V, 3 fazy, 50 Hz; przyłącze wyjściowe G 2 ½". Pascal dobiera sprężarkę na podstawie pomiaru zużycia w Twojej instalacji, nie z katalogu.

W zestawie

Sprężarka, zintegrowany osuszacz ziębniczy, sterownik Elektronikon Touch ze SMARTLINK, elektroniczny spust kondensatu bezstratny, pierwsze napełnienie olejem, dokumentacja w języku polskim. Gwarancja standardowa 2 lata z możliwością rozszerzenia. Opcje: odzysk ciepła (do 75 % mocy elektrycznej jako ciepła woda), wersja na wysokie temperatury otoczenia (55 °C), filtry DD/UD+, olej Roto-Xtend Duty i olej klasy spożywczej, sterowanie grupą sprężarek (EQ), bramka OPC UA.

Serwis

Harmonogram zaprogramowany w sterowniku, interwał zależny od oleju i warunków pracy; sterownik Elektronikon Touch odlicza godziny do przeglądu i zgłasza go przez SMARTLINK. Zestawy serwisowe Atlas Copco i olej ma Pascal na magazynie w Tychach; uruchomienie, przeglądy i naprawy gwarancyjne robimy sami jako autoryzowany serwis Atlas Copco.

Najczęstsze pytania

Czym wersja FF różni się od Pack?
FF (Full Feature) ma osuszacz ziębniczy w obudowie — powietrze wychodzi z punktem rosy +3 °C. Pack to sama sprężarka; osuszacz trzeba dołożyć osobno.

Dlaczego na karcie jest 8,5 bar i 8,25 bar?
8,5 bar to nastawa sprężarki. Osuszacz w obudowie ma spadek ciśnienia ok. 0,25 bar, więc na wyjściu z maszyny masz 8,25 bar — Atlas Copco podaje tę drugą wartość jako ciśnienie robocze wersji FF.

Stałoobrotowa czy z falownikiem?
Stałoobrotowa jest tańsza w zakupie i najbardziej efektywna, gdy pracuje blisko pełnego obciążenia. Jeśli pobór faluje i maszyna połowę czasu stałaby na biegu jałowym, falownik zwraca różnicę w cenie w energii — przed zakupem robimy pomiar iTrack.

Czy potrzebuję zbiornika?
Tak — stałoobrotowa sprężarka pracuje w cyklu obciążenie/odciążenie i potrzebuje zbiornika w instalacji, żeby nie przełączać się co chwilę. Orientacyjnie 10 l na każde 0,1 m³/min wydajności; dobieramy to przy ofercie.

Jak głośno pracuje?
72 dB(A) w odległości 1 m (ISO 2151). Maszyna do wydzielonego pomieszczenia przy hali, nie wymaga osobnego budynku.

Co ile serwis i kto go robi?
Sterownik odlicza godziny do przeglądu i przypomina o nim. Pascal Services, autoryzowany dealer i serwis Atlas Copco na Śląsku — uruchomienie, przeglądy i gwarancja u nas.
