W skrócie: 5,5 kW · FAD 0,40–1,15 m³/min przy 7 bar (0,37–0,90 przy 12,5 bar) · ciśnienie maks. 13 bar · silnik iPM klasy IE5 · 62 dB(A) · 700 × 1595 × 1630 mm · 398 kg · zbiornik 200 l · osuszacz ziębniczy, punkt rosy +3 °C · gwarancja 2 lata z opcją rozszerzenia
Dla kogo jest GA 5 VSDˢ FF TM

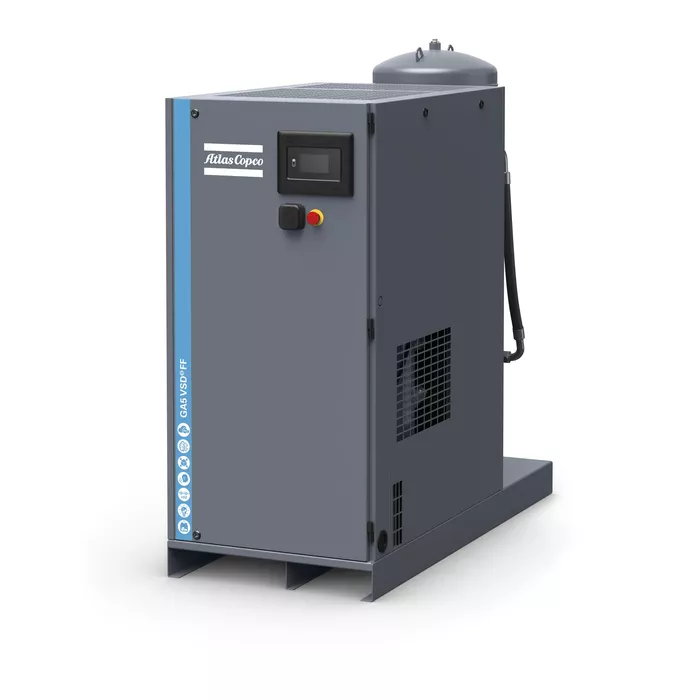

Atlas Copco GA 5 VSDˢ FF TM to jednostopniowa sprężarka śrubowa z wtryskiem oleju o mocy 5,5 kW, z falownikiem, w wariancie ciśnieniowym 13 bar, zamontowana na zbiorniku 200 l i wyposażona w zintegrowany osuszacz ziębniczy. Wydajność FAD reguluje się płynnie od 0,40 do 1,15 m³/min (6,6–19,1 l/s) przy 7 bar, a przy 12,5 bar od 0,37 do 0,90 m³/min (wg ISO 1217 zał. E). To najmniejsze maszyny w serii VSDˢ — wybierasz je, gdy kilka stanowisk z narzędziami pneumatycznymi albo jeden pistolet lakierniczy pracują nieregularnie i tłokówka już nie wyrabia. Jeśli powietrze osuszasz już w instalacji albo dobierasz osuszacz osobno, zobacz wersję GA 5 VSDˢ Pack TM bez osuszacza. Przy stałym poborze blisko maksimum lepszym wyborem bywa maszyna stałoobrotowa z serii GA.
Jak działa i co daje
Falownik dopasowuje obroty silnika do chwilowego zapotrzebowania zamiast przełączać maszynę między biegiem jałowym a pełnym obciążeniem — a bieg jałowy to prąd zużyty na nic. Zakres regulacji ok. 1:3 oznacza, że ta sama maszyna obsłuży pełne obłożenie i godziny z minimalnym poborem. Silnik z magnesami trwałymi (iPM) odpowiada klasie sprawności IE5, a napęd i silnik razem przekraczają wymagania klasy IES2 wg EN 50598; napęd w stopniu ochrony IP66. Sterownik Elektronikon Touch pokazuje ciśnienie, temperatury i liczniki serwisowe i pozwala monitorować maszynę zdalnie. Osuszacz ziębniczy utrzymuje punkt rosy +3 °C, więc do narzędzi i lakierni trafia powietrze bez wody; z opcjonalnym filtrem UD+ zestaw spełnia klasę czystości 1.4.2 wg ISO 8573-1. Zbiornik 200 l pod sprężarką wyrównuje krótkie szczyty poboru i ogranicza liczbę rozruchów.
Gdzie się sprawdza
Warsztaty blacharsko-lakiernicze i serwisy samochodowe (klucze, szlifierki, pistolet lakierniczy), stolarnie i zakłady meblowe, drukarnie, serwisy opon, małe linie montażowe. Typowy scenariusz: sprężarka tłokowa pracuje już bez przerw, hałasuje i grzeje się — śruba z falownikiem daje tę samą lub większą ilość powietrza w pracy ciągłej, przy niższym poborze prądu. 62 dB(A) i podstawa 700 × 1595 mm pozwalają ustawić maszynę w hali obok stanowisk pracy; potrzebuje wentylacji, bo jest chłodzona powietrzem.
Na co zwrócić uwagę przy doborze
Zacznij od profilu poboru, nie od mocy: falownik zwraca się tam, gdzie zapotrzebowanie faktycznie się zmienia. Wariant 13 bar wybierasz, gdy część odbiorników potrzebuje 10–12 bar; nastawa jest programowana w zakresie 4–12,75 bar. Jeśli wszystko pracuje przy 7–9 bar, zapytaj o wariant 10 bar — przy tej samej mocy da więcej powietrza. Każdy bar nastawy powyżej potrzeb to ok. 7 % więcej energii. Jeśli maksymalny pobór dochodzi do 1,15 m³/min, zostaw rezerwę 20–30 % lub przejdź na GA 7 VSDˢ. Zasilanie 400 V, 3 fazy, 50 Hz; przyłącze wyjściowe G 3/4". Pascal dobiera sprężarkę na podstawie pomiaru zużycia w Twojej instalacji, nie z katalogu.
W zestawie
Sprężarka z falownikiem, zbiornik 200 l, zintegrowany osuszacz ziębniczy, sterownik Elektronikon Touch, pierwsze napełnienie olejem, dokumentacja w języku polskim. Gwarancja standardowa 2 lata z możliwością rozszerzenia. Opcje: odzysk ciepła, obejście osuszacza, wyłącznik główny, filtr wstępny i filtr wlotowy do ciężkich warunków, filtry DD/UD+, olej klasy spożywczej, ochrona przed zamarzaniem, wersja na wysokie temperatury otoczenia, bramka OPC UA.
Serwis
Sterownik Elektronikon Touch odlicza godziny do kolejnego przeglądu i sygnalizuje go z wyprzedzeniem; interwały zależą od warunków pracy i rodzaju oleju. Zestawy serwisowe Atlas Copco i olej ma Pascal na magazynie w Tychach; uruchomienie, przeglądy i naprawy gwarancyjne robimy sami jako autoryzowany serwis Atlas Copco.
Opcje fabryczne — wybierasz przy zamówieniu
Poniższe wyposażenie montuje fabryka przy produkcji maszyny. Nie da się go dodać po dostawie. Jeśli okaże się potrzebne później, zostaje rozwiązanie zewnętrzne albo wymiana maszyny — dlatego przejdź tę listę przed złożeniem zamówienia.
| Opcja | Kiedy jej potrzebujesz | Nr do zamówienia |
|---|
| Bypass osuszacza | gdy część odbiorów nie wymaga suchego powietrza — osuszacz można ominąć i nie zużywać na niego prądu | 0000009307 |
| Filtr DD | powietrze do narzędzi i lakierni — usuwa resztki oleju | 0000009343 |
| Filtr UD+ | wyższa klasa czystości niż DD — procesy wrażliwe na olej i pył | 0000089357 |
| Wersja do wysokich temperatur (HAV) | praca przy wysokiej temperaturze otoczenia w sprężarkowni | 0000009346 |
| Odzysk ciepła | gdy chcesz odzyskać ciepło ze sprężania na ciepłą wodę użytkową lub CO — przy pracy ciągłej największa pozycja oszczędności | 0000009302 |
| Ochrona przeciwzamrożeniowa | nieogrzewana sprężarkownia, gdzie temperatura schodzi poniżej zera | 0000009311 |
| Filtr wlotowy o zwiększonej chłonności | zapylone otoczenie — stolarnia, odlewnia, cementownia | 0000009315 |
| Prefiltr wlotu powietrza chłodzącego | duże zapylenie w hali — chroni chłodnicę przed zarastaniem | 0000009319 |
| Olej spożywczy | przemysł spożywczy, farmacja, kosmetyka | 0000009345 |
| Olej Roto-Xtend (RSXD) | wydłużony interwał wymiany oleju — mniej przestojów serwisowych | 0000099302 |
| Sterowanie zespołem sprężarek EQ4i / EQ6i | gdy w sprężarkowni pracuje kilka maszyn — sterownik nadrzędny rozdziela pracę między nie | 0000089374 / 0000089375 |
| Monitoring zdalny ze stykami bezpotencjałowymi | podgląd pracy i alarmy bez wizyty w sprężarkowni | 0000099393 |
| Protokół pomiaru wydajności | przetargi, gdzie zamawiający wymaga pomiaru konkretnej maszyny | 0000099398 |
Czego nie można łączyć: odzysk ciepła, olej spożywczy i olej RSXD wzajemnie się wykluczają; filtr DD albo UD+; ochrona przeciwzamrożeniowa nie łączy się z częścią filtrów. Pełną konfigurację potwierdzamy przy zamówieniu.
Nie wiesz, które z tego jest u Ciebie potrzebne? Zadzwoń do nas — dobieramy konfigurację pod warunki w hali, nie pod katalog, i mówimy też, czego nie brać.
Najczęstsze pytania
Czym wersja FF różni się od Pack?
FF (Full Feature) ma osuszacz ziębniczy w obudowie — powietrze wychodzi z punktem rosy +3 °C. Pack to sama sprężarka; osuszacz trzeba dołożyć osobno w instalacji.
Ile powietrza daje przy 12,5 bar?
Od 0,37 do 0,90 m³/min. Katalogowe 1,15 m³/min dotyczy 7 bar — im wyższe ciśnienie, tym niższa wydajność maksymalna.
Czy falownik opłaca się przy pracy jednozmianowej?
Tak, jeśli w ciągu zmiany pobór się zmienia — falownik eliminuje bieg jałowy. Przy stałym obciążeniu blisko maksimum korzyść jest mniejsza i warto porównać z maszyną stałoobrotową.
Czy potrzebuję osobnego zbiornika?
Nie — zbiornik 200 l jest pod sprężarką. Przy dużych, krótkich szczytach poboru daleko od sprężarki warto dołożyć drugi zbiornik przy odbiorniku.
Jak głośno pracuje?
62 dB(A) w odległości 1 m przy ciśnieniu maksymalnym (ISO 2151). Może stać w hali obok stanowisk pracy, nie potrzebuje osobnej sprężarkowni.
Co ile serwis i kto go robi?
Sterownik odlicza godziny do przeglądu i przypomina o nim; zakres i interwał zależą od warunków pracy. Pascal Services, autoryzowany dealer i serwis Atlas Copco na Śląsku — uruchomienie, przeglądy i gwarancja u nas.
