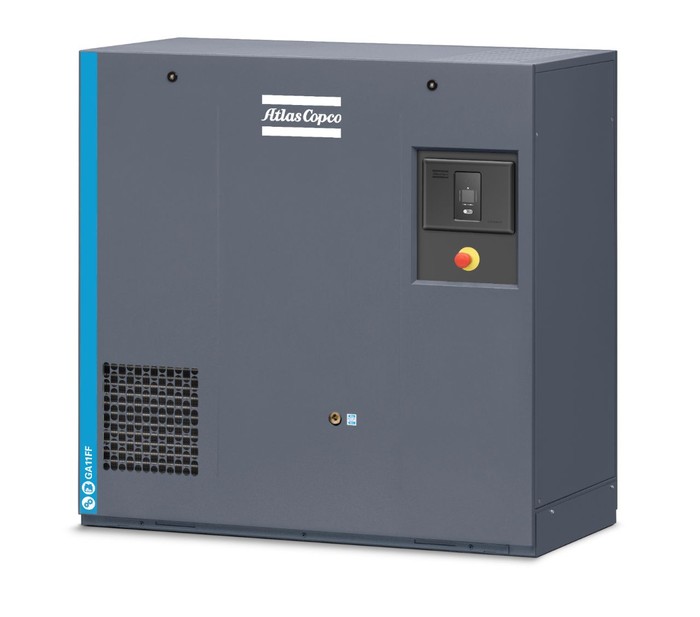

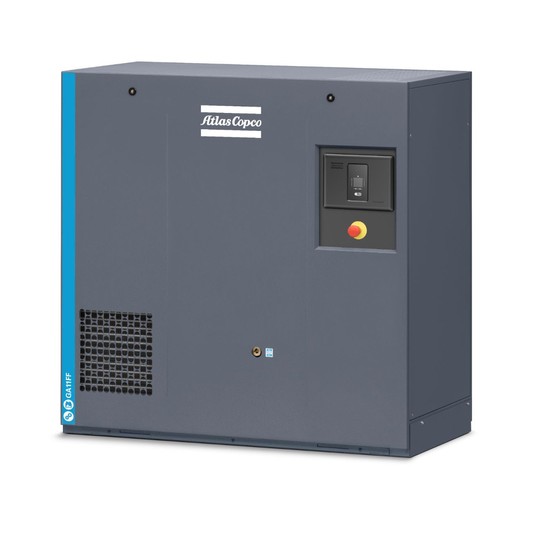

Sprężarka śrubowa Atlas Copco GA 5-13 FF — 5,5 kW, 13 bar, z osuszaczem

W skrócie: 5,5 kW · FAD 0,56 m³/min (9,4 l/s) przy 12,5 bar · ciśnienie robocze 12,75 bar · silnik IE3 · 63 dB(A) · 1215 × 655 × 1535 mm · 285 kg · osuszacz ziębniczy, punkt rosy +3 °C · gwarancja 2 lata z opcją rozszerzenia

Dla kogo jest GA 5-13 FF

Atlas Copco GA 5-13 FF to jednostopniowa, stałoobrotowa sprężarka śrubowa z wtryskiem oleju o mocy 5,5 kW w wariancie ciśnieniowym 13 bar i wyposażona w zintegrowany osuszacz ziębniczy. Wydajność FAD 0,56 m³/min (9,4 l/s) przy 12,5 bar wg ISO 1217 zał. E; katalogowe 13 bar to nastawa maszyny, a 12,75 bar to ciśnienie za osuszaczem — obie wartości opisują tę samą sprężarkę. To najmniejsze maszyny w rodzinie GA — wybierasz je, gdy zapotrzebowanie na powietrze jest stałe i przewidywalne (kilka stanowisk pracujących równo przez zmianę), a tłokówka już nie wyrabia albo hałasuje. Jeśli pobór powietrza w ciągu dnia faluje, sprawdź serię GA VSDˢ z falownikiem — przy zmiennym obciążeniu zwraca się szybciej niż maszyna stałoobrotowa.

Jak działa i co daje

Blok śrubowy Atlas Copco z wtryskiem oleju pracuje w cyklu ciągłym — bez limitu godzin na dobę i bez spadku wydajności przy długim obciążeniu. Silnik klasy IE3 napędza stopień przez pasek zębaty bez poślizgu, a sterownik Elektronikon Swipe pilnuje ciśnienia, temperatur i liczników serwisowych; funkcja opóźnionego zatrzymania (DSS) ogranicza pracę na biegu jałowym przy krótkich przerwach w poborze. Obudowa z izolacją akustyczną trzyma hałas na poziomie 63 dB(A), więc maszyna może stać w hali obok stanowisk pracy. Osuszacz ziębniczy w obudowie utrzymuje punkt rosy +3 °C — do narzędzi i lakierni trafia powietrze bez wody; z opcjonalnym filtrem UD+ zestaw spełnia klasę czystości 1.4.2 wg ISO 8573-1.

Gdzie się sprawdza

Warsztaty samochodowe i blacharsko-lakiernicze (klucze, szlifierki, pistolet lakierniczy), stolarnie i zakłady meblowe, drukarnie, serwisy opon, małe linie montażowe i pakujące. Typowy scenariusz: pobór powietrza jest równy przez całą zmianę, a sprężarka tłokowa pracuje już bez przerw, hałasuje i grzeje się. 63 dB(A) i podstawa 1215 × 655 mm — maszyna może stać w hali obok stanowisk pracy; jest chłodzona powietrzem, więc potrzebuje wentylacji.

Na co zwrócić uwagę przy doborze

Zsumuj zużycie odbiorników pracujących jednocześnie i sprawdź realnie potrzebne ciśnienie — każdy bar powyżej potrzeb to ok. 7 % więcej energii. Wariant 13 bar jest dla odbiorników potrzebujących 10–12 bar; to najmniej wydajna wersja z tej mocy, więc sięgaj po nią tylko, gdy ciśnienie jest naprawdę potrzebne. Jeśli zużycie dochodzi do 0,56 m³/min, zostaw rezerwę 20–30 % lub przejdź na GA 7. Zasilanie 400 V, 3 fazy, 50 Hz; przyłącze wyjściowe G 3/4". Pascal dobiera sprężarkę na podstawie pomiaru zużycia w Twojej instalacji, nie z katalogu.

W zestawie

Sprężarka, zintegrowany osuszacz ziębniczy, sterownik Elektronikon Swipe, pierwsze napełnienie olejem (3,6 l), dokumentacja w języku polskim. Gwarancja standardowa 2 lata z możliwością rozszerzenia. Opcje: sterownik Elektronikon Touch, filtry DD+/UD+ (klasa 1.4.2), elektroniczny spust kondensatu, zbiornik 500 l, ochrona przed zamarzaniem, termostat tropikalny, filtr wlotowy do ciężkich warunków, olej Roto-Xtend Duty i olej klasy spożywczej, sterowanie grupą EQ 2/4/6.

Serwis

Harmonogram zaprogramowany w sterowniku: przegląd co 4 000 h lub rok (olej i filtr oleju przy oleju standardowym, filtr powietrza, wkład separatora, kontrola paska), przegląd co 8 000 h lub 2 lata (olej Roto-Xtend Duty, pasek zębaty, zawory). Zestawy serwisowe Atlas Copco i olej ma Pascal na magazynie w Tychach; uruchomienie, przeglądy i naprawy gwarancyjne robimy sami jako autoryzowany serwis Atlas Copco.

Najczęstsze pytania

Czym wersja FF różni się od Pack?
FF (Full Feature) ma osuszacz ziębniczy w obudowie — powietrze wychodzi z punktem rosy +3 °C. Pack to sama sprężarka; osuszacz trzeba dołożyć osobno.

Dlaczego na karcie jest 13 bar i 12,75 bar?
13 bar to nastawa sprężarki. Osuszacz w obudowie ma spadek ciśnienia ok. 0,25 bar, więc na wyjściu z maszyny masz 12,75 bar — Atlas Copco podaje tę drugą wartość jako ciśnienie robocze wersji FF.

Stałoobrotowa czy z falownikiem?
Stałoobrotowa jest tańsza w zakupie i najbardziej efektywna, gdy pracuje blisko pełnego obciążenia. Jeśli pobór faluje i maszyna połowę czasu stałaby na biegu jałowym, falownik zwraca różnicę w cenie w energii — przed zakupem robimy pomiar iTrack.

Czy potrzebuję zbiornika?
Tak — stałoobrotowa sprężarka pracuje w cyklu obciążenie/odciążenie i potrzebuje zbiornika w instalacji, żeby nie przełączać się co chwilę. Orientacyjnie 10 l na każde 0,1 m³/min wydajności; dobieramy to przy ofercie.

Jak głośno pracuje?
63 dB(A) w odległości 1 m (ISO 2151). Może stać w hali obok stanowisk pracy, nie potrzebuje osobnej sprężarkowni.

Co ile serwis i kto go robi?
Przegląd co 4 000 h lub rok, większy co 8 000 h lub 2 lata. Pascal Services, autoryzowany dealer i serwis Atlas Copco na Śląsku — uruchomienie, przeglądy i gwarancja u nas.
