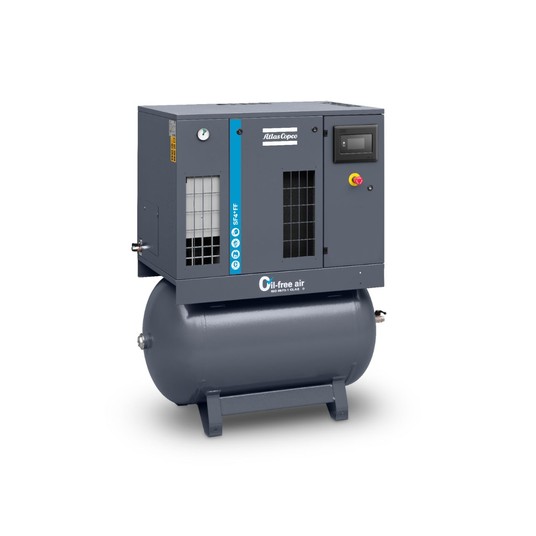

Sprężarka spiralna bezolejowa Atlas Copco SF 4-8 Skid 500 TM — 3,7 kW, 8 bar, 500 l

W skrócie: bezolejowa scroll, klasa 0 ISO 8573-1 · 3,7 kW · FAD 0,40 m³/min (6,6 l/s) przy 7 bar · ciśnienie robocze 8 bar · 64 dB(A) · 1981 × 600 × 1140 mm · 255 kg · zasilanie 400V/3/50 Hz · zbiornik 500 l · bez osuszacza · gwarancja 2 lata z opcją rozszerzenia

Dla kogo jest SF 4-8 Skid 500 TM

Atlas Copco SF 4-8 Skid 500 TM to bezolejowa sprężarka spiralna (scroll) o mocy 3,7 kW w wariancie ciśnieniowym 8 bar, na zbiorniku 500 l, w wykonaniu otwartym (Skid), bez obudowy. Wydajność FAD 0,40 m³/min (6,6 l/s) przy 7 bar wg ISO 1217 zał. C. Sprężarka spiralna nie ma oleju w komorze sprężania — spirale nie stykają się metal o metal, więc nie potrzebują smarowania. Powietrze jest czyste u źródła, bez filtrów węglowych i bez ryzyka przebicia oleju do instalacji. To maszyna do pracy blisko ludzi: cicha, kompaktowa, bez wibracji. Jeśli potrzebujesz suchego powietrza z jednej maszyny, zobacz wersję FF z osuszaczem ziębniczym. Gdy zapotrzebowanie przekracza ok. 2,5 m³/min, przejdź na bezolejowe sprężarki śrubowe z wtryskiem wody z serii AQ.

Jak działa i co daje

Element spiralny składa się z spirali stałej i orbitującej: powietrze wchodzi na obwodzie, a orbitująca spirala zamyka je w coraz mniejszej kieszeni i wypycha do środka — sprężanie jest ciągłe, bez zaworów i bez pulsacji. Między spiralami nie ma kontaktu metal–metal, więc w komorze sprężania nie ma oleju; producent ma certyfikat TÜV klasy 0 wg ISO 8573-1 (badanie pełnego strumienia — brak śladu oleju w aerozolu, cieczy i parze). Silnik klasy IE3 (IP55) napędza spiralę bezpośrednio — bez pasów i przekładni. Filtr wlotowy zatrzymuje cząstki do 1 µm. Otwarta rama Skid nie ma wyciszonej obudowy, stąd wyższy poziom hałasu — to wersja do zabudowy.

Gdzie się sprawdza

Gabinety stomatologiczne i medyczne, laboratoria analityczne i badawcze (powietrze do aparatury, chromatografów, spektrometrów), małe linie spożywcze i farmaceutyczne, pracownie optyczne i elektroniczne, drukarnie, uczelnie. Typowy scenariusz: sprężarka stoi w tym samym pomieszczeniu co ludzie, a powietrze dotyka produktu albo próbki. 64 dB(A) i podstawa 1981 × 600 mm — maszyna do pomieszczenia technicznego lub zabudowy; jest chłodzona powietrzem, więc potrzebuje wentylacji.

Na co zwrócić uwagę przy doborze

Zsumuj zużycie odbiorników pracujących jednocześnie i sprawdź realnie potrzebne ciśnienie — każdy bar powyżej potrzeb to ok. 7 % więcej energii. Wariant 8 bar to wersja bardziej wydajna — bierzesz ją, gdy odbiorniki pracują przy 6–7 bar. Jeśli zużycie dochodzi do 0,40 m³/min, zostaw rezerwę 20–30 % lub przejdź na SF 6; gdy pobór jest wyraźnie niższy, sprawdź SF 2. Zasilanie 400V/3/50 Hz; przyłącze wyjściowe G ½". Sprężarka spiralna pracuje w cyklu obciążenie/odciążenie i potrzebuje zbiornika w instalacji — tu jest pod maszyną. W wersji bez osuszacza zaplanuj osuszacz i filtry w instalacji — powietrze wychodzi ze sprężarki nasycone wilgocią. Pascal dobiera sprężarkę na podstawie pomiaru zużycia w Twojej instalacji, nie z katalogu.

W zestawie

Sprężarka na zbiorniku 500 l, filtr wlotowy, otwarta rama, dokumentacja w języku polskim. Gwarancja standardowa 2 lata z możliwością rozszerzenia. Opcje: osuszacz adsorpcyjny CD (wersje FF na zbiorniku), przekaźnik kolejności faz, zestaw filtra wstępnego, zbiornik 30 / 270 / 500 l, spust czasowy zbiornika, elektroniczny spust kondensatu EWD, separator wody WSD, sterowanie grupą ES4i/ES6i, protokół z badań.

Serwis

Bez oleju w komorze sprężania nie ma wymiany oleju, filtra oleju ani separatora, a kondensat to czysta woda. Przeglądy obejmują filtr wlotowy oraz — według planu w sterowniku i liczby godzin — uszczelnienia końcówek spiral i łożyska elementu. Części ma Pascal na magazynie w Tychach; uruchomienie, przeglądy i naprawy gwarancyjne robimy sami jako autoryzowany serwis Atlas Copco.

Najczęstsze pytania

Czym sprężarka spiralna różni się od śrubowej bezolejowej?
Obie dają powietrze klasy 0. Spiralna jest mniejsza, cichsza i tańsza w zakupie, ale ma ograniczoną wydajność jednego elementu — dlatego większe modele składają się z kilku modułów. Śrubowa z wtryskiem wody (AQ) zaczyna tam, gdzie scroll się kończy: od ok. 1,3 m³/min w górę.

Czym wersja Pack różni się od FF?
Pack to sama sprężarka. FF (Full Feature) ma w obudowie osuszacz ziębniczy — powietrze wychodzi z punktem rosy +3 °C. Pack wybierasz, gdy osuszacz już masz albo dobierasz go osobno.

Czy potrzebuję zbiornika?
Nie — zbiornik 500 l jest pod sprężarką.

Czy da się zmienić ciśnienie?
Nastawę można obniżyć w sterowniku; podwyższyć ponad 8 bar — nie, to osobny wariant maszyny. Każdy bar niżej to ok. 7 % mniej energii.

Jak głośno pracuje?
64 dB(A) w odległości 1 m (ISO 2151). Wersja bez obudowy — do pomieszczenia technicznego lub zabudowy w urządzeniu.

Co ile serwis i kto go robi?
Sterownik lub licznik godzin wskazuje przegląd; bez oleju zakres prac jest mniejszy niż w sprężarce olejowej. Pascal Services, autoryzowany dealer i serwis Atlas Copco na Śląsku — uruchomienie, przeglądy i gwarancja u nas.
