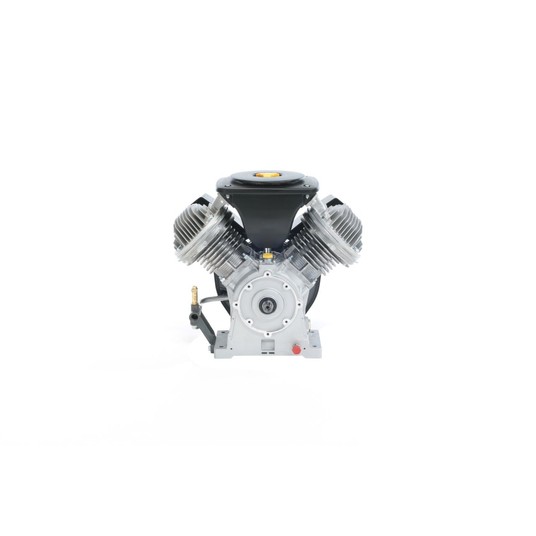

Sprężarka tłokowa Atlas Copco LT 5-10 — 4 kW, 10 bar, blok

W skrócie: tłokowa olejowa, jednostopniowa · 4 kW · FAD 0,50 m³/min (8,4 l/s) przy 7 bar · ciśnienie 10 bar · 79 dB(A) · 367 × 530 × 537 mm · 30 kg · bez silnika (wersja blokowa) · gwarancja 2 lata

Dla kogo jest LT 5-10 (blok)

Atlas Copco LT 5-10 to blok sprężający bez silnika i osprzętu, do zabudowy w urządzeniu — jednostopniowa sprężarka tłokowa smarowana olejem o wydajności odpowiadającej 4 kW napędu, z prostym przyłączem tłocznym (S). Wydajność FAD 0,50 m³/min (8,4 l/s) przy 7 bar, ciśnienie robocze 10 bar (wg ISO 1217). Cylindry z żeliwa i żebrowane głowice aluminiowe odprowadzają ciepło, a smarowanie olejem obniża zużycie elementów — producent podaje żywotność rzędu 20 000 godzin dla maszyn smarowanych. To konstrukcja prosta i tania w naprawie: zawory, pierścienie i olej to elementy, które wymienia się w ramach przeglądu. Jeśli powietrze ma nie zawierać oleju — w gabinecie, laboratorium czy przy produkcie spożywczym — weź bezolejową serię LF. Gdy sprężarka ma pracować bez przerw i przez całą zmianę, właściwym wyborem jest maszyna śrubowa — tłokowa jest do pracy cyklicznej.

Jak działa i co daje

Tłok sprężа powietrze w cylindrze smarowanym olejem; ciepło odbiera żebrowana głowica i wentylator. Jeden stopień sprężania wystarcza do 10 bar — konstrukcja jest prostsza i tańsza w utrzymaniu. Sprężarka pracuje w cyklu: napełnia zbiornik, wyłącza się i stygnie — dlatego dobiera się ją z zapasem, a nie „na styk”.

Gdzie się sprawdza

Warsztaty samochodowe i mechaniczne, stolarnie, serwisy, małe linie montażowe, budowa, rolnictwo, warsztaty przydomowe o profesjonalnych wymaganiach. Typowy scenariusz: narzędzia pneumatyczne używane seriami, między którymi maszyna ma czas na uzupełnienie zbiornika. 79 dB(A) i podstawa 367 × 530 mm; maszyna do pomieszczenia technicznego lub wydzielonego miejsca w warsztacie. Chłodzona powietrzem, potrzebuje swobodnego przepływu powietrza wokół maszyny.

Na co zwrócić uwagę przy doborze

Sprężarka tłokowa pracuje cyklicznie — dobiera się ją tak, żeby pracowała orientacyjnie do 60–70 % czasu i miała przerwy na ostygnięcie. Zsumuj zużycie odbiorników pracujących jednocześnie i doliczy rezerwę. Wariant 10 bar to podstawowa wersja, do typowych narzędzi i instalacji zakładowych. Jeśli zużycie dochodzi do 0,50 m³/min, zostaw rezerwę lub przejdź na LT 7; przy mniejszym poborze wystarczy LT 4. Wersja blokowa — silnik i sterowanie dobiera producent maszyny; przyłącze G ½". Bez zbiornika maszyna załączałaby się bardzo często — zaplanuj zbiornik w instalacji (orientacyjnie 10 l na każde 0,1 m³/min wydajności). Powietrze wychodzi ze sprężarki nasycone wilgocią i z niewielką ilością oleju — przy odbiornikach wrażliwych zaplanuj filtr i osuszacz. Pascal dobiera sprężarkę na podstawie realnego zużycia w Twojej instalacji, nie z katalogu.

W zestawie

Sprężarka, filtr wlotowy, pierwsze napełnienie olejem, dokumentacja w języku polskim. Gwarancja standardowa 2 lata. Opcje: spust kondensatu z timerem, wyłącznik poziomu oleju, automatyczny restart po zaniku zasilania, filtr wysokociśnieniowy, zbiorniki wysokociśnieniowe, chłodnica końcowa (aftercooler), obudowa wyciszająca.

Serwis

Przegląd tłokowej sprężarki olejowej to wymiana oleju i filtra wlotowego oraz kontrola zaworów i pierścieni; po przepracowaniu określonej liczby godzin wymienia się zestaw zaworów. Kondensat zawiera olej, więc odprowadza się go przez separator. Części i olej ma Pascal na magazynie w Tychach; uruchomienie, przeglądy i naprawy gwarancyjne robimy sami jako autoryzowany serwis Atlas Copco.

Najczęstsze pytania

Czy sprężarka tłokowa może pracować bez przerwy?
Nie. Pracuje w cyklu: napełnia zbiornik i wyłącza się na czas ostygnięcia. Przy zapotrzebowaniu ciągłym właściwym wyborem jest maszyna śrubowa.

Czym różni się od sprężarki bezolejowej LF?
W tej maszynie cylindry są smarowane olejem — jest tańsza i trwalsza mechanicznie, ale do powietrza trafiają śladowe ilości oleju. Jeśli powietrze dotyka produktu, próbki lub pacjenta, wybierz bezolejową serię LF.

Czy potrzebuję zbiornika?
Tak. Bez zbiornika maszyna załącza się bardzo często, co skraca jej życie. Orientacyjnie 10 l na każde 0,1 m³/min wydajności.

Czy da się zmienić ciśnienie?
Nastawę można obniżyć; podwyższyć ponad 10 bar — nie, to osobny wariant maszyny. Każdy bar niżej to ok. 7 % mniej energii.

Czy blok ma silnik?
Nie. To sam element sprężający — silnik, przekładnię i sterowanie dobiera producent maszyny, w której blok zostanie zabudowany.

Co ile serwis i kto go robi?
Wymiana oleju i filtra według przepracowanych godzin, okresowo zestaw zaworów. Pascal Services, autoryzowany dealer i serwis Atlas Copco na Śląsku — uruchomienie, przeglądy i gwarancja u nas.
