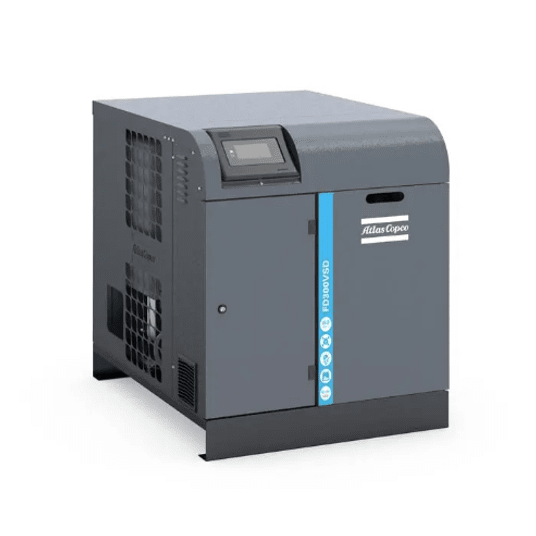

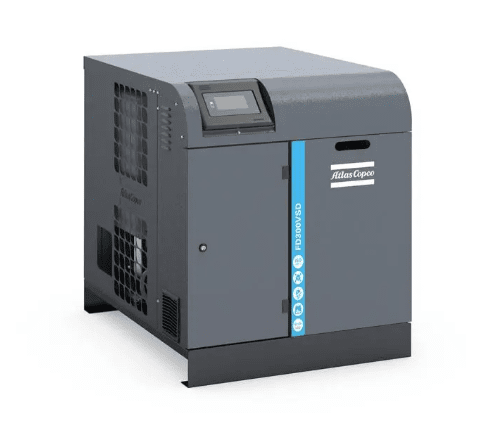

Osuszacz ziębniczy Atlas Copco FD 180 VSD — 10,8 m³/min, punkt rosy +3 °C

Co to jest i kiedy go wybrać

FD 180 VSD to osuszacz ziębniczy o wydajności 10,8 m³/min (180 l/s), przeznaczony dla sprężarkowni przemysłowych, w których pracuje kilka maszyn albo jedna duża — przy takim przepływie osuszacz obsługuje całą magistralę zakładu. Schładza sprężone powietrze do temperatury, w której para wodna skrapla się i zostaje odprowadzona przez separator, a następnie podgrzewa je z powrotem, żeby rurociąg nie „pocił się” po stronie wylotowej. Na wyjściu utrzymuje ciśnieniowy punkt rosy +3 °C, czyli klasa 4 wg ISO 8573-1 w zakresie wilgotności.

Co daje falownik

Osuszacz stałoobrotowy ma dwa stany: pracuje albo stoi. Sprężarka chłodnicza rusza z pełną mocą niezależnie od tego, czy przez wymiennik płynie 180 l/s, czy jedna trzecia tego. FD 180 VSD steruje prędkością sprężarki chłodniczej płynnie i dopasowuje ją do rzeczywistego przepływu. Dwie konsekwencje: pobór mocy zmienia się razem z obciążeniem, a punkt rosy jest stabilny także przy małym przepływie, bo maszyna nie pracuje cyklami załącz–wyłącz.

Podany pobór 1,54 kW to wartość przy pełnym obciążeniu, nie średnia z dnia pracy. Im bardziej zmienne zapotrzebowanie zakładu — inna zmiana, inny sezon, postoje — tym większa różnica względem maszyny stałoobrotowej tej samej wielkości.

Spadek ciśnienia

Każdy element instalacji kosztuje ciśnienie, a ciśnienie kosztuje energię w sprężarce. Ten model ma spadek ciśnienia 0,18 bar przy pełnym przepływie. Przy porównywaniu ofert warto zestawiać ten parametr obok wydajności — różnica dwóch dziesiątych bara przy pracy ciągłej wraca co miesiąc na rachunku za prąd. Pobór mocy tej maszyny to 1,54 kW przy wydajności 10,8 m³/min.

Czynnik chłodniczy

Maszyna pracuje na czynniku R410A, bezfreonowym, o potencjale niszczenia warstwy ozonowej równym zero i zgodnym z rozporządzeniem F-Gas. To parametr, o który warto zapytać przy każdym osuszaczu — czynniki wycofywane z obrotu podnoszą koszt serwisu w kolejnych latach, a przy większych napełnieniach wymuszają okresowe kontrole szczelności.

Zanim wybierzesz

Wydajność katalogowa obowiązuje w warunkach odniesienia: 7 bar, powietrze na wlocie 35 °C, otoczenie 25 °C, pomiar wg ISO 7183:2007. Warunki rzeczywiste prawie zawsze są inne i obniżają wydajność — gorące powietrze prosto za sprężarką albo ciasna, nagrzana sprężarkownia potrafią zabrać kilkanaście procent. Dopuszczalny zakres pracy tej maszyny to temperatura powietrza na wlocie 5–60 °C, temperatura otoczenia 5–46 °C, ciśnienie robocze 6–14 bar.

Przy doborze podaj nam trzy liczby: ciśnienie robocze instalacji, temperaturę powietrza na wlocie do osuszacza i temperaturę w pomieszczeniu. Przeliczymy, czy ten model wystarczy, czy trzeba wejść o rozmiar wyżej — źle dobrany osuszacz nie sygnalizuje awarii, po prostu nie osiąga punktu rosy.

Parametry techniczne

Najczęstsze pytania

Czy punkt rosy +3 °C wystarczy do mojej instalacji?
Wystarczy, jeśli cała instalacja i odbiorniki są w pomieszczeniu o temperaturze powyżej +3 °C. Jeśli rurociąg biegnie przez nieogrzewaną halę albo na zewnątrz, woda wykropli się w rurze — tam potrzebny jest osuszacz adsorpcyjny o punkcie rosy −20 °C lub −40 °C.

Kiedy falownik naprawdę się zwraca?
Wtedy, gdy pobór powietrza w zakładzie się zmienia — inna zmiana, przerwy, sezonowość. Przy obciążeniu równym przez całą dobę różnica względem maszyny stałoobrotowej jest niewielka.

Co się stanie, jeśli osuszacz będzie za mały?
Nie osiągnie deklarowanego punktu rosy. Maszyna nie zasygnalizuje tego awarią — z instalacji zacznie lecieć woda, najczęściej w najgorętszy dzień roku przy największym poborze. Dlatego dobór liczymy dla warunków rzeczywistych, nie katalogowych.

Czy osuszacz zastępuje filtr?
Nie. Osuszacz usuwa wodę, filtr zatrzymuje cząstki stałe i aerozol oleju. W typowym układzie przed osuszaczem stoi filtr wstępny, za nim filtr dokładny — dobieramy je razem z maszyną.

Ile miejsca trzeba przewidzieć?
Sama maszyna zajmuje 805 × 962 mm powierzchni przy wysokości 1040 mm. Do tego dochodzi przestrzeń serwisowa oraz swobodny wlot i wylot powietrza chłodzącego — dokładne odstępy podaje instrukcja producenta.

Pozostałe modele w serii

Seria FD 100-300 VSD obejmuje 6 wielkości. Pełne zestawienie z wydajnościami i przyłączami znajdziesz na stronie kategorii Osuszacze ziębnicze — tam wybierzesz model dopasowany do wydajności swojej sprężarki.

Oznaczenie katalogowe tego modelu: FD 180 VSD, indeks Atlas Copco 8102390432.

Dane techniczne: broszura Atlas Copco „Refrigerant air dryers FD VSD 100-300, FD 5-95 and FX 5-300”, wydanie 07/2020, tabele specyfikacji technicznych. Wydajność w warunkach odniesienia wg ISO 7183:2007.
