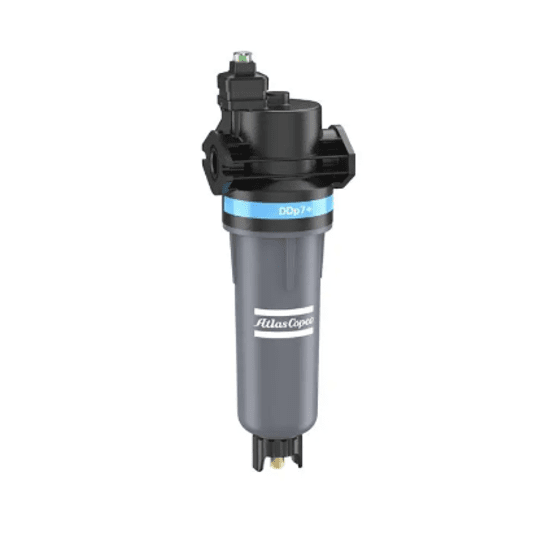

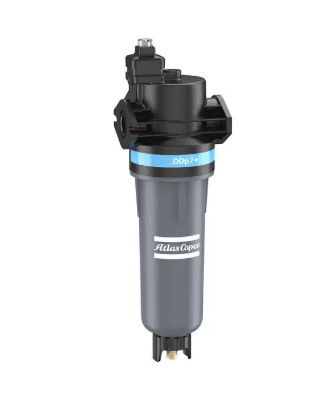

Filtr przeciwpyłowy wstępny Atlas Copco DDp 110+ — 6,6 m³/min, inPASS

W skrócie: 110 l/s (6,6 m³/min) · ISO 8573-1 [2:-:3] · skuteczność 99,92 % MPPS · przyłącze G 1 1/2 · do 16 bar

Co to jest i kiedy go wybrać

DDp 110+ to filtr przeciwpyłowy wstępny Atlas Copco o wydajności nominalnej 110 l/s (6,6 m³/min) przy ciśnieniu 7 bar(e). Zadaniem tego stopnia jest zatrzymanie suchego pyłu, cząstek korozji i materiału złoża za osuszaczem. Powietrze za filtrem odpowiada klasie [2:-:3] według ISO 8573-1:2010 przy skuteczności zatrzymywania cząstek 99,92 % dla najtrudniejszej wielkości ziarna (MPPS).

Filtr montuje się za osuszacz. Kolejność stopni w instalacji nie jest dowolna — każdy z nich chroni następny, a pominięcie jednego skraca życie kolejnego i podnosi koszt eksploatacji.

Jak działa

Wkład stanowi plisowane medium z włókna szklanego z wstępną warstwą włókninową. Plisowanie daje dużą powierzchnię filtracyjną w małej obudowie, więc opór przepływu pozostaje niski, a pojemność pyłowa wysoka. Taki filtr pracuje w powietrzu suchym — za osuszaczem, gdzie zatrzymuje pył, cząstki korozji i materiał złoża.

Bypass inPASS

Ten wariant ma wbudowany kanał obejściowy inPASS™. Podczas wymiany wkładu powietrze płynie obejściem, więc odcinek instalacji nie musi być odcinany ani rozprężany, a produkcja nie staje. Przez czas serwisu powietrze przechodzi bez filtracji — to świadomy kompromis między ciągłością pracy a jakością powietrza w tych kilku minutach.

Spadek ciśnienia i koszt pracy

Średni spadek ciśnienia na tym filtrze wynosi 50 mbar w stanie suchym. Każdy opór w instalacji sprężarka musi pokonać wyższym ciśnieniem tłoczenia, więc filtr dobrany „na styk” albo wkład trzymany zbyt długo kosztują energię przez całą dobę. Dwie zasady wynikają z tego wprost: dobierać filtr o wydajności nie mniejszej niż wydajność sprężarki przy jej ciśnieniu roboczym i wymieniać wkład w terminie, nie po awarii.

Zanim wybierzesz

Podana wydajność 110 l/s obowiązuje przy 7 bar(e). Przy innym ciśnieniu roboczym mnoży się ją przez współczynnik producenta — 0,38 przy 1 bar, 0,75 przy 4 bar, 0,92 przy 6 bar, 1,06 przy 8 bar, 1,20 przy 10 bar, 1,50 przy 16 bar. Instalacja pracująca przy 10 bar pozwala więc na mniejszy filtr niż ta sama wydajność przy 6 bar.

Klasy czystości powietrza dotyczą całego układu, nie jednego urządzenia: sam filtr nie zapewni klasy wilgotności — za to odpowiada osuszacz. Pełne zestawienie klas ISO 8573-1 i wymaganych kombinacji urządzeń mamy w karcie kategorii.

Parametry techniczne

Najczęstsze pytania

Czym różnią się filtry DD+, PD+ i UD+?
DD+ to stopień wstępny — zatrzymuje aerozol olejowy i mokry pył do 0,08 mg/m³ oleju. PD+ stawia się za DD+ i schodzi do 0,008 mg/m³. UD+ łączy oba stopnie w jednej obudowie i daje 0,001 mg/m³, czyli jedno urządzenie zamiast dwóch i jedno przyłącze mniej w rurociągu.

Gdzie w instalacji montuje się ten filtr?
Za osuszaczem. Filtry przeciwpyłowe zatrzymują suchy pył, cząstki korozji z rurociągu i materiał złoża wynoszony z osuszacza adsorpcyjnego — mokre powietrze zatyka je przedwcześnie.

Co daje bypass inPASS?
Wbudowany obejściowy kanał przepuszcza powietrze na czas wymiany wkładu, więc instalacja nie musi być zatrzymywana ani odpowietrzana. Przez ten czas powietrze nie jest filtrowane — to rozwiązanie dla zakładów, które nie mogą stanąć na czas serwisu.

Jak dobrać wielkość filtra do sprężarki?
Wydajność nominalna 110 l/s obowiązuje przy 7 bar(e). Przy innym ciśnieniu roboczym mnoży się ją przez współczynnik producenta: 0,38 przy 1 bar, 0,92 przy 6 bar, 1,20 przy 10 bar, 1,50 przy 16 bar. Filtr ma mieć wydajność nie mniejszą niż FAD sprężarki przy jej ciśnieniu roboczym.

Co ile wymienia się wkład?
Po 8 000 h pracy, po roku albo przy spadku ciśnienia 350 mbar. Wkład zużyty to nie tylko gorsza jakość powietrza, ale i wyższy opór przepływu, który sprężarka musi pokonać — dlatego wymiana w terminie jest tańsza niż zwłoka. Zestawy wkładów i serwis: tel. 32 219 29 34.

Filtry sprężonego powietrza Atlas Copco w Pascalu to 171 wielkości i sześć typów filtracji — pełne zestawienie z doborem do sprężarki znajdziesz w kategorii Filtry sprężonego powietrza. Dobór, wymiana wkładów i serwis: tel. 32 219 29 34.

Dane techniczne: Atlas Copco, leaflet „Compressed air filters” 2935 0932 49, wydanie 2025.
