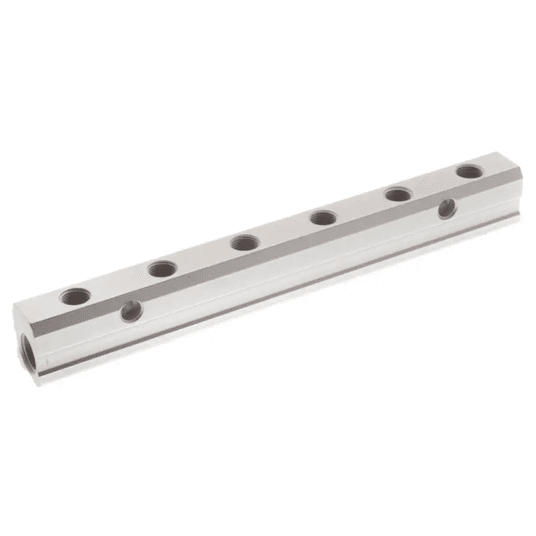

Listwa rozdzielająca gwintowana aluminiowa, kolektor 2 x G 1/4 GW - 3 x G 1/8 GW

Listwa rozdzielająca Aignep z aluminium rozdziela zasilanie z jednego przyłącza na kilka wyjść — kolektor do zasilania kilku odbiorników albo zaworów z jednego miejsca. Przyłącza: 2 × G 1/4" GW (na czołach listwy), 3 × G 1/8" GW (wyjścia).

Gwint i uszczelnienie

Gwint walcowy G (BSPP, ISO 228) sam w sobie nie uszczelnia — zwoje nie zaciskają się na sobie. Szczelność daje uszczelka czołowa, o-ring albo uszczelniacz do gwintów (klej anaerobowy, taśma PTFE). Przy łączeniu z gwintem stożkowym R sprawdź, czy połączenie jest dopuszczalne w Twojej instalacji.

Zastosowania

Armatura Aignep z serii Adapters jest przeznaczona do sprężonego powietrza, próżni, wody i olejów (wg producenta). Typowe miejsca: przyłącza zaworów i siłowników, rozdzielacze, zespoły przygotowania powietrza, instalacje w maszynach i warsztatach.

Na co zwrócić uwagę przy doborze

• Rozmiar calowy to oznaczenie gwintu, nie średnica. Gwint 1/2" ma ok. 21 mm średnicy zewnętrznej, 1/4" — ok. 13 mm. Najprościej porównać z elementem, który już masz.
• GZ i GW. GZ to gwint zewnętrzny (wkręcasz go), GW — wewnętrzny (w niego wkręcasz). Element z GZ łączysz z elementem z GW tego samego rozmiaru i rodzaju gwintu.
• G czy R. Ten element ma gwint walcowy G (BSPP, ISO 228). Gwinty G i R mają ten sam skok i średnicę nominalną, ale R jest stożkowy, a G walcowy — w odpowiedzialnych połączeniach nie łącz ich ze sobą.

Parametry techniczne

Wymiary

C = 18 mm, D = 24 mm, L1 = 30 mm, L2 = 17,5 mm, L = 95 mm, d = 4,5 mm. Oznaczenia jak na rysunku w katalogu Aignep seria Adapters (PDF), str. 13.24.

W zestawie

1 szt. — listwa rozdzielająca 6047 1/4-1/8-3. Bez uszczelniacza do gwintów.

Pasujące elementy

• Nypel G 1/4 GZ, mosiądz niklowany
• Korek gwintowany 6-kątny G 1/4 GZ, mosiądz niklowany
• Kolanko gwintowane G 1/4 GZ, mosiądz niklowany

Najczęstsze pytania

Czym uszczelnić gwint G?

Gwint walcowy G uszczelnia się na czole — uszczelką, o-ringiem — albo uszczelniaczem do gwintów. Sam gwint G, dokręcony mocniej, nie da szczelności.

Mosiądz czy stal nierdzewna?

Mosiądz niklowany wystarcza do sprężonego powietrza i większości instalacji warsztatowych. Stal nierdzewną AISI 316 wybierz do wody, środowisk wilgotnych i agresywnych oraz tam, gdzie wymagana jest odporność na korozję.

Jak sprawdzić rozmiar gwintu, który mam?

Zmierz średnicę zewnętrzną gwintu zewnętrznego suwmiarką: ok. 9,7 mm to 1/8", 13,2 mm — 1/4", 16,7 mm — 3/8", 21 mm — 1/2", 26,4 mm — 3/4", 33,2 mm — 1". Jeśli masz wątpliwości, wyślij nam zdjęcie z suwmiarką.

Pliki do pobrania

• Katalog Aignep — seria Adapters, armatura gwintowana (PDF, str. 13.24)

Pozostałe rozmiary

W kategorii Listwy rozdzielające aluminiowe jest 15 indeksów z tabelą rozmiarów. Cała armatura: Armatura gwintowana.

Źródło danych: katalog Aignep seria Adapters (str. 13.24) i dane artykułu u dystrybutora, stan na 05.10.2026.
