W skrócie: zawór 4/2, dźwignia obrotowa, G 3/4", 95 mm² (Cv 5,27), 0–10 bar, montaż panelowy.

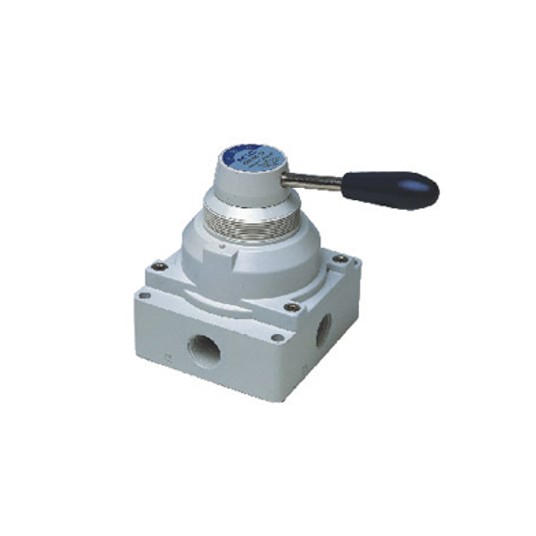

Zawór AirTAC 4HV410 (4HV41020SG) to ręczny zawór rozdzielający 4/2 z dźwignią obrotową, potocznie nazywany zaworem płytowym. Steruje siłownikiem dwustronnego działania — dwa wyjścia A i B, zasilanie P i wspólne odpowietrzenie R. Kąt obrotu dźwigni: 90°. Duży przekrój przepływowy (95 mm² (Cv 5,27)) daje mały spadek ciśnienia, a dźwignia przełącza się lekko i dokładnie trafia w położenie.
Montaż panelowy
Litera S w symbolu oznacza wykonanie do zabudowy w panelu — zawór mocuje się nakrętką, a na panelu zostaje tylko dźwignia.
Filtracja i smarowanie
Producent wymaga powietrza filtrowanego wkładem 40 µm. Pył i zgorzelina z rur to najczęstsza przyczyna, dla której zawór zaczyna się zacinać albo przepuszczać — filtr lub filtroreduktor przed zaworem znajdziesz w kategorii zespoły przygotowania powietrza FRL. Smarowanie nie jest potrzebne. Jeżeli jednak zawór raz dostał powietrze z olejem, producent zaleca zostać przy zaolejonym powietrzu (olej ISO VG32) — odstawienie oleju skraca życie uszczelnień.
Parametry techniczne
| Producent / seria | AirTAC, seria 4HV — 4HV410 |
|---|
| Funkcja | zawór 4/2 |
|---|
| Napęd | dźwignia obrotowa; działanie bezpośrednie |
|---|
| Kąt obrotu dźwigni | 90° |
|---|
| Blokada dźwigni | nie |
|---|
| Montaż | panelowy (nakrętka) |
|---|
| Przyłącza | G 3/4" (gwint walcowy G) |
|---|
| Przekrój przepływowy | 95 mm² (Cv 5,27) |
|---|
| Ciśnienie pracy | 0–10 bar (0–1,0 MPa) |
|---|
| Ciśnienie próbne | 15 bar (1,5 MPa) |
|---|
| Temperatura pracy | −20…+70 °C |
|---|
| Medium | sprężone powietrze filtrowane wkładem 40 µm |
|---|
| Smarowanie | niewymagane |
|---|
| Indeks | 4HV41020SG |
|---|
Pozostałe wykonania
Zawory 4HV 4/2 i 4/3 od 1/8" do 3/4", na korpus i panelowe, z blokadą i bez. Zobacz kategorię Zawór płytowy 4/2, 4/3 albo cały przegląd: zawory mechaniczne i ręczne AirTAC.
Najczęstsze pytania
Do czego służy zawór 4/2?
Do sterowania siłownikiem dwustronnego działania: jedno wyjście zasila komorę, drugie odpowietrza drugą. Ma jedno wspólne odpowietrzenie, w odróżnieniu od zaworów 5/2.
Co oznaczają litery S i L w symbolu?
S — montaż panelowy (zawór mocowany nakrętką w panelu). L — dźwignia z blokadą. Bez liter: montaż na korpusie, bez blokady.
Czym różnią się serie 4HV2, 4HV3 i 4HV4?
Wielkością i przekrojem: od 14 mm² (Cv 0,78) (4HV2, 1/8") do 95 mm² (Cv 5,27) (4HV4, 3/4").
Dane techniczne: karta katalogowa producenta (AirTAC). Inne nazwy i oznaczenia: 4HV41020SG, 4HV410-20S, zawór 4/2 ręczny 3/4", zawór płytowy, zawór obrotowy z dźwignią, rozdzielacz ręczny 4/2, AirTAC.
