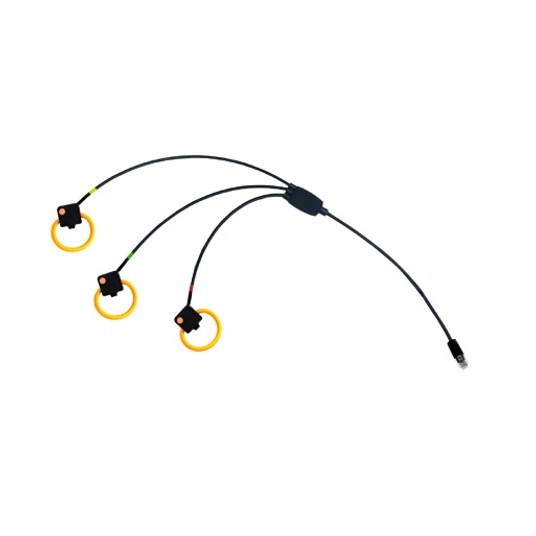

W skrócie: Ø 100 mm · 1000 A · 3-fazowa · 85 mV/kA · 0,5 % · 3 m, RJ12 · certyfikat kalibracji
Co to jest i kiedy ją wybrać
Cewka Rogowskiego to elastyczny czujnik prądu: pętlę zakłada się na przewód zasilający i zamyka, bez rozłączania przewodu i bez wyłączania odbiornika. To wejście prądowe licznika energii EM A05 z systemu SMART AIRnet Atlas Copco — licznik bez cewek nie mierzy.
Ten wariant ma średnicę 100 mm i prąd nominalny 1000 A. Wersja 3-fazowa mierzy trzy fazy — jeden indeks na jedno zasilanie trójfazowe. Dokładność 0,5 % obowiązuje w zakresie 1…120 % prądu nominalnego — cewkę dobiera się więc do rzeczywistego prądu zasilania sprężarki, a średnicę tak, by objęła przewód.
Wszystkie cewki do EM A05
Parametry techniczne
| Średnica | 100 mm |
| Prąd nominalny | 1000 A |
| Fazy | 3-fazowa (3PH) |
| Czułość | 85 mV/kA |
| Dokładność | 0,5 % (w zakresie 1…120 % prądu nominalnego, przewód w środku cewki, cewka w pionie) |
| Długość przewodu | 3 m |
| Złącze | RJ12 |
| W zestawie | cewka + certyfikat kalibracji |
| Współpracuje z | licznik energii EM A05 (zestaw 1837088106) |
| Producent | Atlas Copco |
Dokumentacja do pobrania
Najczęstsze pytania
Co oznacza czułość mV/kA?
To napięcie, jakie cewka oddaje do licznika na każdy kiloamper prądu w przewodzie — dla tej cewki 85 mV/kA. Licznik EM A05 przelicza je na prąd; przy konfiguracji wybiera się typ cewki.
Czy zmieści się na mój przewód?
Cewka ma średnicę 100 mm — musi objąć przewód lub wiązkę z zapasem. Przy grubszych przewodach wybierz większą średnicę z tabeli.
Czy cewka jest w zestawie z licznikiem?
Nie. Zestaw EM A05 (1837088106) zawiera licznik, wyłącznik, kabel Modbus i rezystor; cewki zamawia się osobno.
Pozostałe elementy pomiaru energii: Pomiar energii SMART AIRnet.
Źródło: katalog Atlas Copco Sensor Catalogue Ed. 05 (08/2026) s. 27–30. Dobór licznika i cewek potwierdzimy telefonicznie: 695 994 504, artur@pascal.net.pl.
