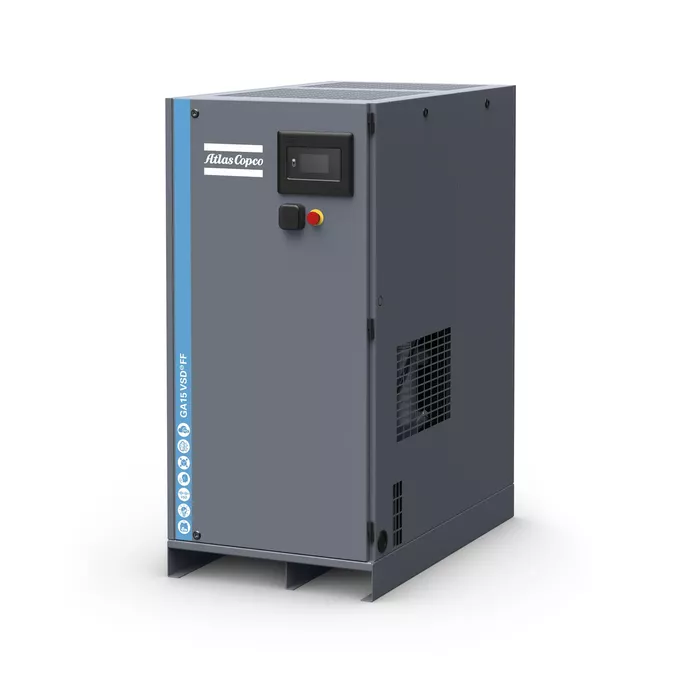

Sprężarka śrubowa Atlas Copco GA 15 VSDˢ FF — 15 kW, 13 bar, z osuszaczem

W skrócie: 15 kW · FAD 0,41–2,38 m³/min przy 7 bar (0,38–1,94 przy 12,5 bar) · ciśnienie maks. 13 bar · silnik iPM klasy IE5 · 69 dB(A) · 700 × 1200 × 1495 mm · 351 kg · osuszacz ziębniczy, punkt rosy +3 °C · gwarancja 2 lata z opcją rozszerzenia

Dla kogo jest GA 15 VSDˢ FF

Atlas Copco GA 15 VSDˢ FF to jednostopniowa sprężarka śrubowa z wtryskiem oleju o mocy 15 kW, z falownikiem, w wariancie ciśnieniowym 13 bar i wyposażona w zintegrowany osuszacz ziębniczy. Wydajność FAD reguluje się płynnie od 0,41 do 2,38 m³/min (6,9–39,6 l/s) przy 7 bar, a przy 12,5 bar od 0,38 do 1,94 m³/min (wg ISO 1217 zał. E). To środek serii VSDˢ — dla zakładu, w którym powietrze idzie na kilka maszyn produkcyjnych jednocześnie, a pobór między poranną a nocną zmianą różni się kilkukrotnie. Jeśli powietrze osuszasz już w instalacji albo dobierasz osuszacz osobno, zobacz wersję GA 15 VSDˢ Pack bez osuszacza. Przy stałym poborze blisko maksimum lepszym wyborem bywa maszyna stałoobrotowa z serii GA.

Jak działa i co daje

Falownik dopasowuje obroty silnika do chwilowego zapotrzebowania zamiast przełączać maszynę między biegiem jałowym a pełnym obciążeniem — a bieg jałowy to prąd zużyty na nic. Zakres regulacji ok. 1:6 oznacza, że ta sama maszyna obsłuży pełne obłożenie i godziny z minimalnym poborem. Silnik z magnesami trwałymi (iPM) odpowiada klasie sprawności IE5, a napęd i silnik razem przekraczają wymagania klasy IES2 wg EN 50598; napęd w stopniu ochrony IP66. Sterownik Elektronikon Touch pokazuje ciśnienie, temperatury i liczniki serwisowe i pozwala monitorować maszynę zdalnie. Osuszacz ziębniczy utrzymuje punkt rosy +3 °C, więc do narzędzi i lakierni trafia powietrze bez wody; z opcjonalnym filtrem UD+ zestaw spełnia klasę czystości 1.4.2 wg ISO 8573-1.

Gdzie się sprawdza

Zakłady produkcyjne średniej wielkości: obróbka skrawaniem i CNC, stolarnie przemysłowe, lakiernie proszkowe, przetwórstwo tworzyw, linie pakujące, piekarnie i przetwórstwo spożywcze (z opcją oleju klasy spożywczej). Typowy scenariusz: jedna hala, pobór powietrza zmienia się w ciągu zmiany i między zmianami, a stara sprężarka stałoobrotowa połowę czasu pracuje na biegu jałowym. 69 dB(A) i podstawa 700 × 1200 mm pozwalają ustawić maszynę w niewielkiej sprężarkowni albo w wydzielonym pomieszczeniu przy hali; potrzebuje wentylacji, bo jest chłodzona powietrzem.

Na co zwrócić uwagę przy doborze

Zacznij od profilu poboru, nie od mocy: falownik zwraca się tam, gdzie zapotrzebowanie faktycznie się zmienia. Wariant 13 bar wybierasz, gdy część odbiorników potrzebuje 10–12 bar; nastawa jest programowana w zakresie 4–12,75 bar. Jeśli wszystko pracuje przy 7–9 bar, weź wariant 10 bar tego samego modelu — przy tej samej mocy da więcej powietrza. Każdy bar nastawy powyżej potrzeb to ok. 7 % więcej energii. Jeśli maksymalny pobór dochodzi do 2,38 m³/min, zostaw rezerwę 20–30 % lub przejdź na GA 18 VSDˢ; gdy szczyty są rzadkie, a przez większość czasu pobór jest niski, sprawdź GA 11 VSDˢ. Zasilanie 400 V, 3 fazy, 50 Hz; przyłącze wyjściowe G 1". Pascal dobiera sprężarkę na podstawie pomiaru zużycia w Twojej instalacji, nie z katalogu.

W zestawie

Sprężarka z falownikiem, zintegrowany osuszacz ziębniczy, sterownik Elektronikon Touch, pierwsze napełnienie olejem, dokumentacja w języku polskim. Gwarancja standardowa 2 lata z możliwością rozszerzenia. Opcje: odzysk ciepła, obejście osuszacza, wyłącznik główny, filtr wstępny i filtr wlotowy do ciężkich warunków, filtry DD/UD+, olej klasy spożywczej, ochrona przed zamarzaniem, wersja na wysokie temperatury otoczenia, bramka OPC UA.

Serwis

Sterownik Elektronikon Touch odlicza godziny do kolejnego przeglądu i sygnalizuje go z wyprzedzeniem; interwały zależą od warunków pracy i rodzaju oleju. Zestawy serwisowe Atlas Copco i olej ma Pascal na magazynie w Tychach; uruchomienie, przeglądy i naprawy gwarancyjne robimy sami jako autoryzowany serwis Atlas Copco.

Opcje fabryczne — wybierasz przy zamówieniu

Poniższe wyposażenie montuje fabryka przy produkcji maszyny. Nie da się go dodać po dostawie. Jeśli okaże się potrzebne później, zostaje rozwiązanie zewnętrzne albo wymiana maszyny — dlatego przejdź tę listę przed złożeniem zamówienia.

Czego nie można łączyć: odzysk ciepła, olej spożywczy i olej RSXD wzajemnie się wykluczają; filtr DD albo UD+; ochrona przeciwzamrożeniowa nie łączy się z częścią filtrów. Pełną konfigurację potwierdzamy przy zamówieniu.

Nie wiesz, które z tego jest u Ciebie potrzebne? Zadzwoń do nas — dobieramy konfigurację pod warunki w hali, nie pod katalog, i mówimy też, czego nie brać.

Najczęstsze pytania

Czym wersja FF różni się od Pack?
FF (Full Feature) ma osuszacz ziębniczy w obudowie — powietrze wychodzi z punktem rosy +3 °C. Pack to sama sprężarka; osuszacz trzeba dołożyć osobno w instalacji.

Ile powietrza daje przy 12,5 bar?
Od 0,38 do 1,94 m³/min. Katalogowe 2,38 m³/min dotyczy 7 bar — im wyższe ciśnienie, tym niższa wydajność maksymalna.

Czy falownik opłaca się przy pracy jednozmianowej?
Tak, jeśli w ciągu zmiany pobór się zmienia — falownik eliminuje bieg jałowy. Przy stałym obciążeniu blisko maksimum korzyść jest mniejsza i warto porównać z maszyną stałoobrotową.

Czy da się zmienić ciśnienie?
Tak, nastawa jest programowana w sterowniku w zakresie 4–12,75 bar. Wariant 10 bar to osobna maszyna.

Jak głośno pracuje?
69 dB(A) w odległości 1 m przy ciśnieniu maksymalnym (ISO 2151). Może stać w wydzielonym pomieszczeniu przy hali, nie wymaga osobnego budynku.

Co ile serwis i kto go robi?
Sterownik odlicza godziny do przeglądu i przypomina o nim; zakres i interwał zależą od warunków pracy. Pascal Services, autoryzowany dealer i serwis Atlas Copco na Śląsku — uruchomienie, przeglądy i gwarancja u nas.
