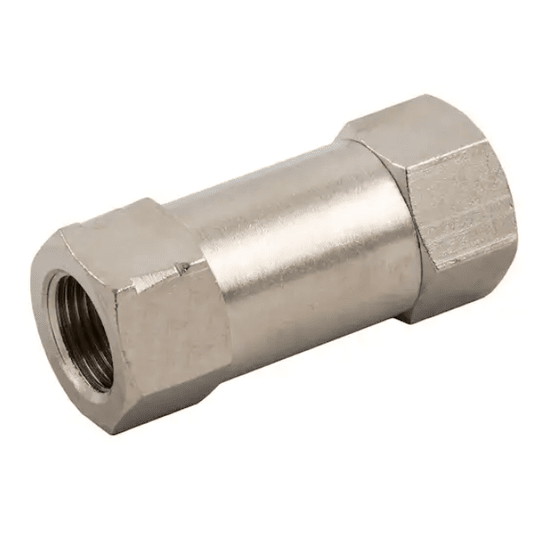

Zawór zwrotny Aignep 6062, G 1/4" GW-GW, ciśnienie otwarcia 0,2 bar, mosiądz niklowany — 6062 1/4

Zawór zwrotny Aignep 6062 (6062 1/4) przepuszcza sprężone powietrze tylko w jednym kierunku. Gdy ciśnienie po stronie wlotu przekroczy ciśnienie za zaworem o 0,2 bar, sprężyna ustępuje i zawór się otwiera; przy przepływie wstecznym zamyka się samoczynnie. Korpus z mosiądzu niklowanego, uszczelnienia NBR, przyłącza G 1/4" z gwintem wewnętrznym po obu stronach, sześciokąt pod klucz 17 mm.

Gdzie się sprawdza

Wszędzie tam, gdzie powietrze nie może cofnąć się do instalacji: za zbiornikiem pomocniczym przy odbiorniku, który musi utrzymać ciśnienie przy spadku w sieci, w obwodach z kilkoma źródłami zasilania, przed elementami, które po odcięciu zasilania nie mogą się opróżnić. Przed montażem ustal kierunek przepływu — zawór przepuszcza powietrze tylko w jedną stronę.

Parametry techniczne

Wymiary w mm, oznaczenia literowe jak na rysunku producenta.

Pozostałe wielkości

W kategorii Zawory zwrotne są zawory 6062 od M5 do G 1/2" z tabelą wariantów. Zawory odcinające — w kategorii Zawory kulowe.

Najczęstsze pytania

Co się stanie, jeśli zamontuję go odwrotnie?

Zawór zablokuje zasilanie odbiornika — powietrze przejdzie tylko w kierunku przeciwnym. Przed montażem ustal kierunek przepływu, np. przedmuchując zawór.

Co oznacza ciśnienie otwarcia 0,2 bar?

Tyle musi wynosić różnica ciśnień między wlotem a wylotem, żeby zawór się otworzył. Przy pracy w instalacji oznacza to niewielki spadek ciśnienia na zaworze.

Do jakiego ciśnienia pracuje?

Producent podaje zakres ciśnienia roboczego 2–8 bar. Przy sieci powyżej 8 bar zawór stoi za reduktorem ciśnienia.

Dane techniczne: dane producenta (Aignep, seria 6062) i rysunek wymiarowy serii. Inne nazwy i oznaczenia: 6062 1/4, Aignep 6062 1/4, zawór zwrotny G 1/4", zawór zwrotny 1/4 GW, zawór zwrotny pneumatyczny, zawór jednokierunkowy, zawór zwrotny mosiężny, Aignep.
