W skrócie: tłumik wydechu, gwint G 1/8", tłumienie 20 dB przy 5 bar, 0–10 bar, −20…+70 °C, klucz 12 mm.

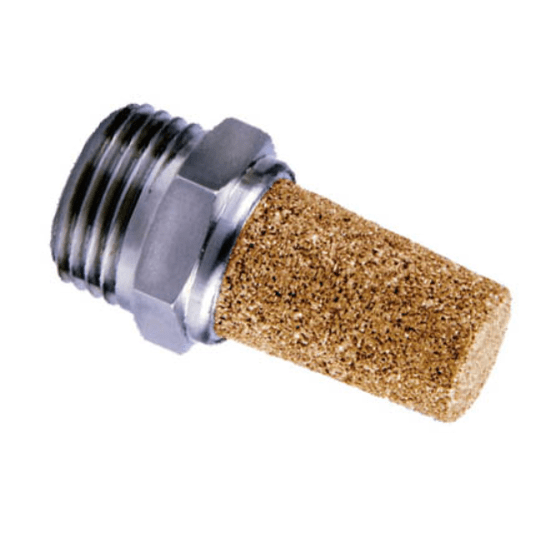

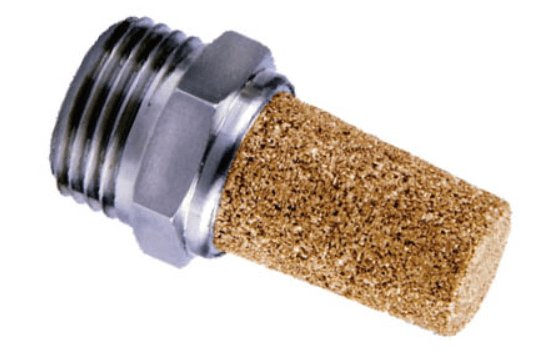

Tłumik wkręca się w wylot zaworu rozdzielającego (gwint G 1/8") i wycisza świst uchodzącego powietrza — producent podaje tłumienie 20 dB przy 5 bar. Wykonanie uniwersalny, o dużej przepustowości.
Dlaczego uniwersalny
Wkład ze spieku miedzi ma duże pole przekroju, więc nie dławi wydechu i nie spowalnia ruchu tłoka. To domyślny wybór do zaworów sterujących siłownikami. Wersja mini (GBSLM) przy tym samym gwincie przepuszcza kilkakrotnie mniej powietrza — nadaje się do małych zaworów i wylotów sygnałowych, a nie do zaworu obsługującego duży siłownik.
Uwaga na dławienie wydechu
Za mały tłumik działa jak nieplanowany dławik: siłownik zwalnia, a przy szybkich cyklach zaczyna nie dochodzić do końca skoku. Jeśli po zamontowaniu tłumika maszyna zwolniła, przyczyną jest prawie zawsze zbyt mała przepustowość, a nie zawór.
Budowa
| Wkład tłumiący | spiek z cząstek miedzi |
|---|
| Korpus | mosiądz HPb59-1 |
|---|
Parametry
| Medium | sprężone powietrze |
|---|
| Ciśnienie robocze | 0–10 bar (0–1,0 MPa) |
|---|
| Ciśnienie próbne | 15 bar (1,5 MPa) |
|---|
| Praca w podciśnieniu | do −750 mmHg (ok. −1,0 bar) |
|---|
| Temperatura pracy | −20…+70 °C |
|---|
| Zalecany przewód | poliuretan lub nylon miękki |
|---|
| Opakowanie zbiorcze | 10 szt. |
|---|
| Gwint zewnętrzny | G 1/8" |
|---|
| Tłumienie przy 5 bar | 20 dB |
|---|
| Klucz płaski | 12 mm |
|---|
| Masa | 6,8 g |
|---|
Pozostałe rozmiary
Ta kategoria ma 14 wariantów — trzy serie, gwinty M5–G 1/2". Pełna tabela z linkiem do każdego indeksu: zobacz całą kategorię.
Najczęstsze pytania
Jak często wymieniać tłumik?
Kiedy zaczyna dławić. Wkład ze spieku zbiera olej i pył z instalacji i z czasem się zapycha — objawem jest wolniejsza praca siłownika i głośniejszy, „mokry” wydech. Przy zaolejonym powietrzu to kwestia miesięcy, przy suchym — lat.
Czy tłumik da się wyczyścić?
Częściowo, przedmuchaniem od strony wylotu. Zaolejonego wkładu nie da się przywrócić do pełnej przepustowości — taniej go wymienić.
Czy potrzebny jest tłumik na każdym wylocie?
Zawór 5/2 ma dwa wyloty i oba świszczą. Tłumik tylko na jednym wycisza połowę hałasu.
