W skrócie: zakres 32–45 mm, taśma 12,7 mm, 5,1 Nm, stal ocynkowana W1, Jubilee.

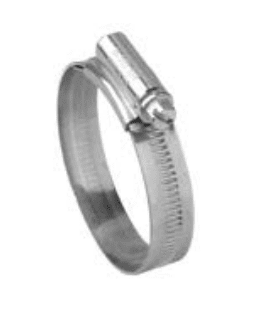

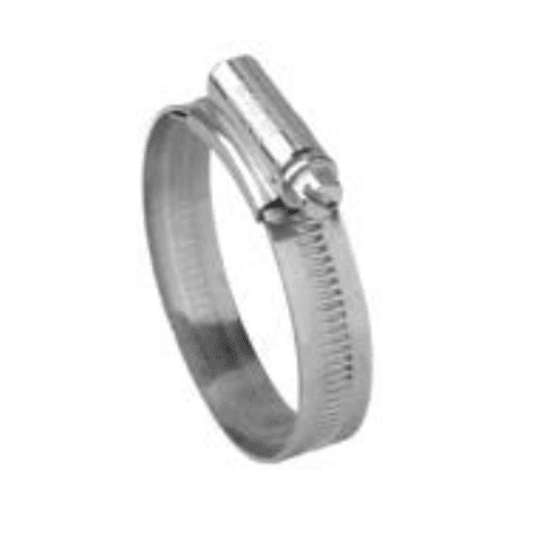

Opaska ślimakowa Jubilee 32–45 mm (OS32-45) mocuje wąż na końcówce — w instalacjach sprężonego powietrza i w każdym miejscu, gdzie wąż nasuwa się na króciec. Taśma jest nacięta na całej długości, więc opaska regulowana jest płynnie w całym zakresie, a gładka strona wewnętrzna i zawinięte krawędzie nie kaleczą węży — także miękkich, gumowych i silikonowych. Wersja W1 to stal węglowa ocynkowana: do pomieszczeń i miejsc bez stałego kontaktu z wilgocią.
Jak dobrać
Zakres 32–45 mm dotyczy średnicy zewnętrznej węża nałożonego na końcówkę. Wybierz opaskę, w której ta średnica wypada w środku zakresu, a nie na jego skraju.
Wersja W1 nie nadaje się do pracy na zewnątrz, w myjniach i w środowisku morskim — tam sprawdzi się opaska ze stali nierdzewnej. Przy wężach o grubej ściance, przy wysokich momentach dokręcania i średnicach powyżej kilkudziesięciu milimetrów rozważ obejmę GBS: akcesoria do węży.
Montaż
Opaskę zakładaj na wąż nasunięty do końca na końcówkę, blisko krawędzi węża, tak żeby taśma leżała na części karbowanej końcówki. Nie dokręcaj „na siłę” — zbyt mocne dokręcenie tnie wąż i niszczy gwint. Dla tego rozmiaru zalecany moment to 5,1 Nm, nie przekraczaj 6,8 Nm.
Parametry techniczne
| Typ | opaska ślimakowa (z przekładnią ślimakową) |
|---|
| Zakres zacisku | 32–45 mm |
|---|
| Rozmiar wg producenta | 1M |
|---|
| Szerokość × grubość taśmy | 12,7 × 0,9 mm |
|---|
| Śruba | łeb sześciokątny 7 mm |
|---|
| Moment dokręcania zalecany / maks. | 5,1 Nm / 6,8 Nm |
|---|
| Materiał | stal węglowa ocynkowana (W1) — taśma, obudowa i śruba |
|---|
| Odporność korozyjna | min. 240 h w teście mgły solnej (ISO 9227) |
|---|
| Normy | BS 5315, DIN 3017-1, SAE J1508 typ FE |
|---|
| Producent | Jubilee |
|---|
| Indeks | OS32-45 |
|---|
Najczęstsze pytania
Jaki moment dokręcania?
Zalecany 5,1 Nm, maksymalny 6,8 Nm — wg producenta. Większa siła nie poprawi szczelności, a może przeciąć wąż.
Jak zmierzyć, jaka opaska jest potrzebna?
Zmierz średnicę zewnętrzną węża po nasunięciu na końcówkę. Ten rozmiar obejmuje 32–45 mm. Pozostałe rozmiary: akcesoria do węży.
Co oznacza W1?
Wszystkie części opaski są ze stali węglowej ocynkowanej. To najtańsza wersja — do suchych pomieszczeń i instalacji bez kontaktu z wodą i solą.
Czy opaskę można używać wielokrotnie?
Tak, jeśli taśma i gwint nie są uszkodzone. Opaskę ze zdeformowaną taśmą lub zerwanym nacięciem wymień.
Dane techniczne: karta katalogowa producenta Jubilee. Inne nazwy i oznaczenia: OS32-45, opaska Jubilee 32-45, opaska ślimakowa 32-45 mm, opaska zaciskowa 32-45, obejma ślimakowa 32-45, opaska do węża, Jubilee clip, opaska W1, DIN 3017-1.
