W skrócie: G 1", regulacja 0,5–12 bar, 11 500 l/min, wejście 1–16 bar, 0…+60 °C.

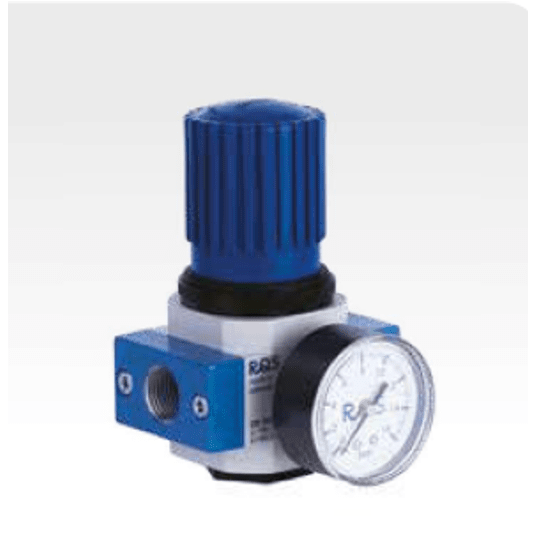

Reduktor ciśnienia RQS MAXI (OR-1-MAXI) obniża ciśnienie z sieci do wartości, której potrzebuje narzędzie lub maszyna, i utrzymuje ją stałą: nastawa 0,5–12 bar, ciśnienie wejściowe 1–16 bar. Ma wbudowany automatyczny zawór upustowy — po skręceniu nastawy w dół nadmiar powietrza z wyjścia uchodzi przez reduktor, bez odpowietrzania instalacji. Przyłącza G 1" (BSPP), przepływ 11 500 l/min przy p1 = 10 bar, p2 = 6 bar, spadek ciśnienia 1 bar.
Jak ustawić
Ciśnienie ustawiaj przy pracującym odbiorniku — przy poborze powietrza ciśnienie wyjściowe opada tym bardziej, im większy przepływ. Jeżeli przy pracy narzędzia spada wyraźnie poniżej nastawy, reduktor jest za mały i potrzebna jest większa wielkość korpusu.
Reduktor czy filtroreduktor
Sam reduktor wybiera się tam, gdzie powietrze jest już przefiltrowane wyżej w instalacji. Na stanowisku zasilanym prosto z sieci lepszy jest filtroreduktor — zatrzyma też rdzę i wodę z rur.
Parametry techniczne
| Producent / seria | RQS (Rectus), wielkość MAXI |
|---|
| Przyłącze | G 1" (BSPP) |
|---|
| Zakres regulacji ciśnienia | 0,5–12 bar |
|---|
| Ciśnienie wejściowe | 1–16 bar |
|---|
| Przepływ nominalny | 11 500 l/min (p1 = 10 bar, p2 = 6 bar, spadek ciśnienia 1 bar) |
|---|
| Manometr | w zestawie — Ø50 mm, przyłącze G 1/4" (zamiennik OMA-50-16-1/4) |
|---|
| Temperatura pracy | 0…+60 °C |
|---|
| Medium | sprężone powietrze |
|---|
| Korpus | odlew cynkowy |
|---|
| Uszczelnienia | NBR |
|---|
| W zestawie | uchwyty montażowe, manometr |
|---|
| Zgodność | dyrektywa ciśnieniowa PED 2014/68/UE |
|---|
| Indeks | OR-1-MAXI |
|---|
Części zamienne i akcesoria
Oznaczenia producenta dla wielkości MAXI — o dostępność zapytaj:
- membrana reduktora — DPH-MAXI
- manometr Ø50 mm G 1/4" — OMA-50-16-1/4
- uchwyt górny — OHO-MAXI
- uchwyt tylny — OHC-MAXI
Pozostałe wielkości i wykonania
Wszystkie warianty z przepływami i linkiem do każdego indeksu: zobacz kategorię Regulatory ciśnienia. Pełny przegląd filtrów, reduktorów, smarownic i zestawów: zespoły przygotowania powietrza FRL.
Najczęstsze pytania
Reduktor i regulator ciśnienia — czym się różnią?
Niczym — to dwie nazwy tego samego urządzenia. W katalogu producenta występuje jako reduktor, w zamówieniach często jako regulator.
Reduktor „nie trzyma” ciśnienia — dlaczego?
Najczęściej przepływ odbiorników przekracza możliwości reduktora albo membrana jest zużyta. Dla wielkości MAXI producent oferuje membranę DPH-MAXI.
Czy manometr jest w zestawie?
Tak — reduktor jest dostarczany z manometrem i uchwytami montażowymi. Zamiennik manometru: Ø50 mm, przyłącze G 1/4" (zamiennik OMA-50-16-1/4).
Dane techniczne: karta produktu producenta (RQS, Rectus). Inne nazwy i oznaczenia: OR-1-MAXI, OR 1 MAXI, OR1MAXI, reduktor ciśnienia 1", regulator ciśnienia 1", reduktor powietrza 1", regulator z manometrem 1", RQS, Rectus, MAXI.
