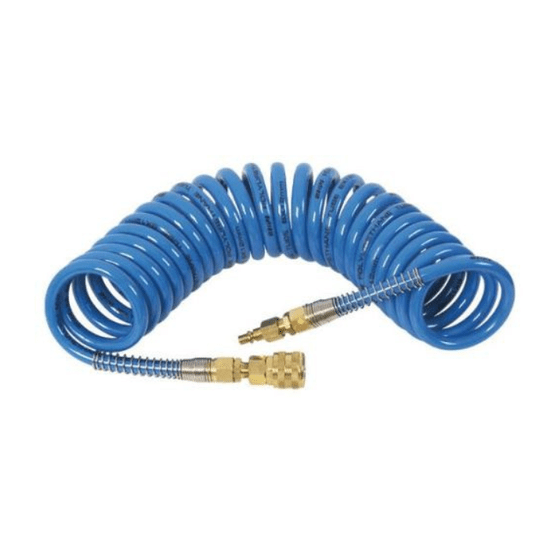

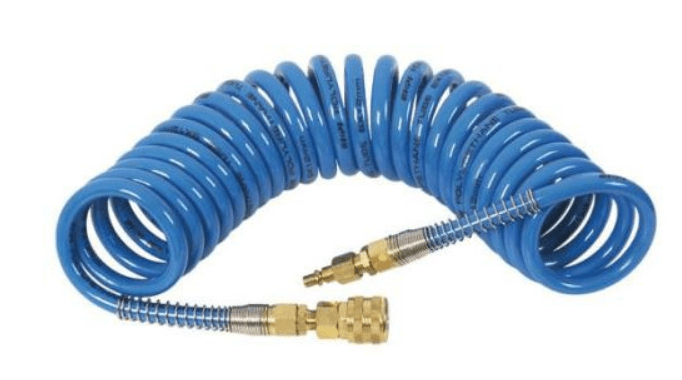

W skrócie: Spiralny przewód poliuretanowy RQS serii TBC, średnica zewnętrzna 10 mm, wewnętrzna 6,5 mm, długość całkowita 5 m (robocza ok. 80 %). Zakuty z obu stron w szybkozłącza serii 26KA (gniazdo i wtyczka, mosiądz) ze sprężyną chroniącą końcówki. Ø zwoju 70 mm, temperatura −20…+70 °C, kolor niebieski.
Przewód spiralny RQS TBC 10x6,5 mm (TBC/26KK 1065-05) zasila narzędzia pneumatyczne, pistolety do przedmuchu i stanowiska montażowe tam, gdzie przewód ma się rozciągać za operatorem i sam wracać na miejsce. Poliuretan o twardości 95 Shore A jest odporny na ścieranie i załamania, a spirala zachowuje kształt przy intensywnej pracy. Długość całkowita 5 m — robocza, czyli taka, na jaką przewód rozciąga się w pracy, to około 80 % długości całkowitej.
Zakucie: szybkozłącza 26KA
Przewód ma z jednej strony gniazdo, z drugiej wtyczkę serii 26KA (mosiądz) — profil europejski DN 7,2, najczęściej spotykany w warsztatach i na halach. Przy złączach jest sprężyna, która chroni końcówki przed załamaniem — to tam przewody spiralne pękają najczęściej. Pasujące gniazda i wtyczki: szybkozłącza.
Ciśnienie a temperatura
Producent podaje ciśnienie robocze serii TBC w zakresie 9–12 bar zależnie od średnicy — im mniejsza średnica, tym wyższe — przy współczynniku bezpieczeństwa 3:1. Powyżej +20 °C dopuszczalne ciśnienie spada; dokładną wartość dla danej średnicy i temperatury pokazuje wykres w karcie producenta.
Parametry techniczne
| Producent / seria | RQS (Rectus), TBC |
|---|
| Średnica zewnętrzna × wewnętrzna | 10 × 6,5 mm |
|---|
| Długość całkowita | 5 m |
|---|
| Długość robocza | ok. 80 % długości całkowitej |
|---|
| Średnica zewnętrzna zwoju | 70 mm |
|---|
| Odcinki proste na końcach | 10 cm / 50 cm |
|---|
| Zakucie | gniazdo i wtyczka 26KA (DN 7,2), mosiądz, ze sprężyną |
|---|
| Ciśnienie robocze | 9–12 bar zależnie od średnicy (wykres producenta) |
|---|
| Współczynnik bezpieczeństwa | 3:1 |
|---|
| Temperatura pracy | −20…+70 °C |
|---|
| Materiał | poliuretan (PU), 95 Shore A |
|---|
| Medium | sprężone powietrze, inne nieagresywne gazy |
|---|
| Kolor | niebieski |
|---|
| Indeks | TBC/26KK 1065-05 |
|---|
Inne długości i wykonania
Wszystkie przewody spiralne — zakute, bez zakuć, do powietrza oddechowego — z długościami i linkami: przewody spiralne. Przewody proste: przewody poliuretanowe.
Najczęstsze pytania
Jaka jest długość robocza przewodu 5 m?
Około 80 % długości całkowitej, czyli ok. 4 m. Przewód spiralny nie powinien być rozciągany do pełnej długości całkowitej.
Do jakich wtyczek pasuje gniazdo 26KA?
Do wtyczek profilu europejskiego DN 7,2 — wg producenta seria 26 jest zgodna z seriami 25, 1600, 1625 i CEJN 320.
Dlaczego przewód pęka przy złączu?
Bo tam przewód pracuje najmocniej na zginanie. Dlatego przewody zakute RQS mają przy złączach sprężynę chroniącą końcówki.
Dane techniczne: karta produktu producenta (RQS, Rectus). Inne nazwy i oznaczenia: TBC/26KK 1065-05, przewód spiralny 10x6,5, wąż spiralny 10x6,5, wąż spiralny 5 m, przewód spiralny PU, wąż spiralny z szybkozłączką, wąż spiralny 26KA, TBC, RQS, Rectus.
