W skrócie: elektrozawór 5/2, bistabilny, G 1/4", 16,0 mm² (Cv 0,89), 1,5–8 bar, 220 V AC.

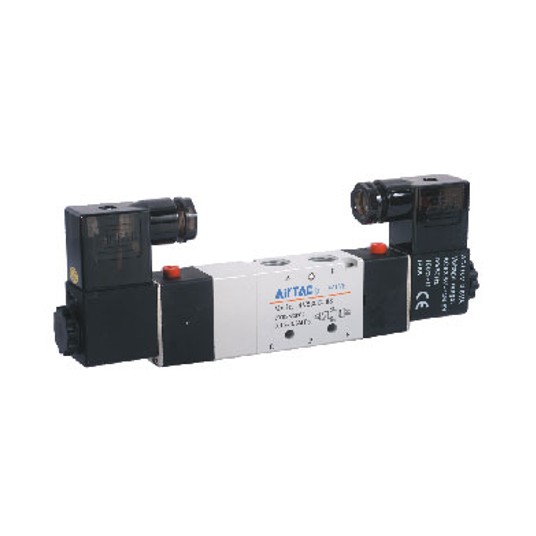

Elektrozawór AirTAC 4V220-08 (4V22008AG) to zawór rozdzielający 5/2 sterowany elektrycznie — steruje siłownikiem dwustronnego działania: w jednym położeniu zasila jedną komorę i odpowietrza drugą, w drugim — odwrotnie. Przyłącza G 1/4", odpowietrzenie 1/8", cewka 220 V AC, przekrój przepływowy 16,0 mm² (Cv 0,89).
Jak działa
Zawór ma dwie cewki (bistabilny): krótki impuls na jedną cewkę przestawia go w jedno położenie, impuls na drugą — w drugie. Bez napięcia zawór zostaje w ostatnim położeniu („pamięta” je), więc cewki nie muszą być zasilane przez cały cykl.
Zawór jest sterowany pośrednio, pilotem wewnętrznym: cewka otwiera mały zawór pilotowy, a suwak przesterowuje ciśnienie powietrza z zasilania. Dlatego potrzebuje min. 1,5 bar (0,15 MPa) na zasilaniu. Konstrukcja suwakowa — według producenta dobra szczelność, szybka reakcja i niskie ciśnienie startu.
Cewka i podłączenie elektryczne
Cewka 220 V AC, tolerancja napięcia ±15%, pobór mocy 4,5 VA, stopień ochrony IP65 (DIN 40050), izolacja klasy B, czas zadziałania do 0,05 s. Wyprowadzenie elektryczne: wtyczka (terminal) nasadzana na cewkę. Zawór ma dwie cewki — każda z nich ma osobne podłączenie.
Montaż i eksploatacja
Filtr 40 µm przed zaworem to wymóg producenta. Zanieczyszczenia z instalacji zacierają suwak — to najczęstsza przyczyna, dla której elektrozawór przestaje przełączać. Filtry i filtroreduktory: zespoły przygotowania powietrza FRL.
Smarowanie nie jest wymagane. Jeśli jednak zawór raz pracował na zaolejonym powietrzu, trzeba przy tym zostać — producent zaleca olej ISO VG32. Zawór ma ręczne przesterowanie (przycisk na korpusie) — pozwala przełączyć go bez prądu przy uruchamianiu i szukaniu usterek.
Do przyłączy roboczych pasują złączki wtykowe AirTAC — dobrane do gwintu 1/4" są w zakładce „Produkty powiązane”. Seria 4V200 może też pracować na listwie zaworowej (wyspie) — zapytaj o konfigurację.
Parametry techniczne
| Producent / seria | AirTAC, seria 4V200 — model 4V220-08 |
|---|
| Funkcja | 5/2 (5 przyłączy, 2 położenia) |
|---|
| Sterowanie | elektryczne, pośrednie (pilot wewnętrzny); dwie cewki, bistabilny (pamięć położenia) |
|---|
| Medium | sprężone powietrze filtrowane 40 µm |
|---|
| Przyłącza | G 1/4" (odpowietrzenie 1/8") |
|---|
| Przekrój przepływowy | 16,0 mm² (Cv 0,89) |
|---|
| Ciśnienie pracy | 1,5–8 bar (0,15–0,8 MPa) |
|---|
| Ciśnienie próbne | 12 bar (1,2 MPa) |
|---|
| Temperatura pracy | −20…+70 °C |
|---|
| Maks. częstotliwość przełączeń | 5 cykli/s (bez obciążenia) |
|---|
| Korpus | stop aluminium |
|---|
| Smarowanie | niewymagane (po zaolejeniu — olej ISO VG32) |
|---|
| Cewka | 220 V AC, ±15%, 4,5 VA; IP65; izolacja klasy B |
|---|
| Wyprowadzenie elektryczne | wtyczka (terminal) |
|---|
| Czas zadziałania | do 0,05 s |
|---|
| Masa | 320 g |
|---|
| Indeks | 4V22008AG |
|---|
Pozostałe wykonania
Wszystkie warianty serii 4V200 — rozmiary, napięcia, wykonania z przewodem i z pilotem zewnętrznym — są w tabeli w kategorii elektrozawory 5/2. Zawory sterowane sygnałem pneumatycznym zamiast cewki: zawory pneumatyczne; zawory odcinające do wody i oleju: zawory procesowe 2/2.
Najczęstsze pytania
Czy zawór bistabilny wraca sam?
Nie. Zostaje w ostatnim położeniu, dopóki nie dostanie impulsu na drugą cewkę — także po zaniku napięcia.
Jakie minimalne ciśnienie zasilania?
1,5 bar (0,15 MPa) — poniżej zawór z pilotem wewnętrznym może nie przełączyć się do końca. Maksymalnie 8 bar.
5/2 czy 5/3?
5/2 ma dwa położenia — tłoczysko jedzie zawsze do końca w jedną albo w drugą stronę. 5/3 ma dodatkowo położenie środkowe: zatrzymanie siłownika w dowolnym miejscu (środek zamknięty), zdjęcie z niego ciśnienia (odpowietrzony) albo podanie ciśnienia na obie strony (zasilony).
Czy mogę zamówić inne napięcie cewki?
Tak — seria jest w wykonaniach 12 V DC, 24 V DC, 24 V AC, 110 V AC i 220 V AC, także bez cewki. Pełna tabela wariantów jest w kategorii elektrozawory 5/2.
Dane techniczne: karta katalogowa producenta (AirTAC, seria 4V200). Inne nazwy i oznaczenia: 4V22008AG, 4V220-08, 4V22008, AirTAC 4V200, elektrozawór 5/2, zawór 5/2 1/4", elektrozawór 5/2 1/4", elektrozawór 5/2 220V AC, elektrozawór 220 V AC, rozdzielacz 5/2 elektryczny, zawór bistabilny, zawór elektromagnetyczny pneumatyczny.
