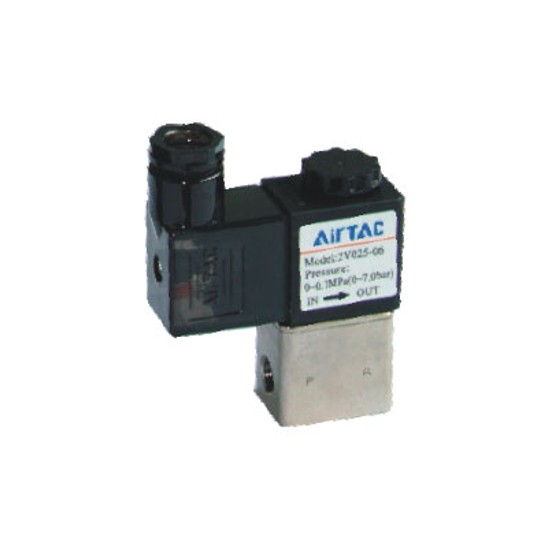

Elektrozawór 2/2 NC AirTAC 2V025 G 1/4" 220 V AC — sterowany bezpośrednio, 2V02508AG

Elektrozawór AirTAC 2V025-08 (2V02508AG) to zawór 2/2 normalnie zamknięty (NC) do otwierania i odcinania przepływu medium: wody, sprężonego powietrza, oleju lub gazów obojętnych. Bez napięcia zawór jest zamknięty; po podaniu napięcia na cewkę otwiera przepływ w kierunku wskazanym strzałką na korpusie, a po jego odłączeniu zamyka się sprężyną. Seria 2V025 działa bezpośrednio — rdzeń cewki sam otwiera gniazdo, więc zawór pracuje od 0 bar i szybko reaguje. Korpus jest mały i zwarty. Korpus mosiądz ocynkowany, uszczelnienia Viton (FKM).

Bezpośredni czy z pilotem?

2V025 otwiera się niezależnie od ciśnienia — także przy 0 bar, np. przy zasilaniu ze zbiornika grawitacyjnego. Ma za to mały przelot Ø2,5 mm, więc nadaje się do małych przepływów: dozowania, przedmuchu, sterowania, sygnałów. Do większych przepływów (od 3/8") są zawory 2V130 i 2V250 z pilotem wewnętrznym — te jednak potrzebują różnicy ciśnień min. 0,5 bar.

Do jakich mediów

Producent przewiduje powietrze, wodę i olej o lepkości do 20 cSt (mm²/s). Uszczelnienia z kauczuku fluorowego (Viton) według producenta nadają się do wielu rodzajów mediów. Tabela odporności w karcie katalogowej dotyczy wersji z uszczelnieniami NBR (2V130, 2V250); dla mediów innych niż powietrze, woda i olej zapytaj przed zamówieniem.

Przed zaworem warto zamontować filtr — zanieczyszczenia z rur (rdza, piasek, zgorzelina) to najczęstsza przyczyna, dla której elektrozawór przestaje szczelnie zamykać.

Cewka i podłączenie elektryczne

Cewka 220 V AC, 50/60 Hz, tolerancja napięcia ±15%, pobór mocy 7,0 VA, izolacja klasy B, przyrost temperatury 35 °C. Przyłącze elektryczne: wtyczka na cewce (wykonanie „terminal”). Czas zadziałania zaworu: do 0,05 s.

Montaż

Zawór montuje się zgodnie ze strzałką kierunku przepływu na korpusie (wejście → wyjście) — odwrotnie nie odetnie medium. Przyłącza G 1/4" (gwint walcowy G). W podstawie korpusu są dwa otwory M4×0,7 do przykręcenia zaworu do płyty. Wymiary: szer. 22 mm, wys. 76 mm, dł. z wtyczką 62,5 mm; w podstawie 2 otwory M4×0,7. Do pracy ze sprężonym powietrzem pasują złączki wtykowe AirTAC GPC i GPL (zakładka „Produkty powiązane”); do wody i oleju stosuj złączki gwintowane.

Parametry techniczne

Pozostałe rozmiary i napięcia

Seria 2V w Pascalu: 2V025 (G 1/8" i 1/4", sterowanie bezpośrednie), 2V130 (G 3/8") i 2V250 (G 3/4" i 1"), każdy w pięciu napięciach cewki; 2V250 także bez cewki. Pełna tabela: zawory procesowe 2/2. Zawory do sterowania siłownikami (3/2, 5/2, 5/3) są w kategorii elektrozawory.

Najczęstsze pytania

Czy zawór jest otwarty czy zamknięty bez prądu?

Zamknięty — to zawór normalnie zamknięty (NC). Przepływ otwiera się dopiero po podaniu napięcia na cewkę.

Czy zadziała przy bardzo niskim ciśnieniu?

Tak — 2V025 jest sterowany bezpośrednio i według producenta pracuje w zakresie 0–1,0 MPa, czyli od 0 bar.

Czy nadaje się do wody?

Tak — producent podaje powietrze, wodę i olej o lepkości do 20 cSt jako media robocze serii 2V. Karta nie podaje dopuszczalnej temperatury medium — przy gorącej wodzie zapytaj przed zamówieniem.

Czy mogę go użyć do gazu lub cieczy palnej?

Nie w tym wykonaniu. Producent zaznacza, że media palne (np. glikol, aceton) wymagają cewki przeciwwybuchowej, a standardowa cewka serii 2V nią nie jest.

Dane techniczne: karta katalogowa producenta (AirTAC, seria 2V „Fluid control valve 2/2 way”). Inne nazwy i oznaczenia: 2V02508AG, 2V025-08, 2V025-08 A, elektrozawór 2/2, elektrozawór 2/2 1/4", zawór elektromagnetyczny 2/2 NC, elektrozawór do wody, elektrozawór do wody 1/4", zawór procesowy 2/2, elektrozawór bezpośredniego działania, elektrozawór 220 V AC, zawór odcinający elektromagnetyczny, AirTAC 2V.
