W skrócie: zawór nożny 5/2, G 1/4", 0–10 bar, z blokadą.

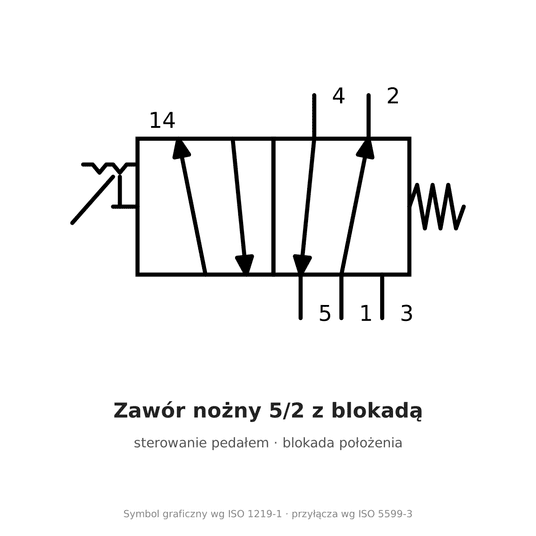

Zawór nożny AirTAC 4F210 (4F21008LG) to zawór rozdzielający 5/2 uruchamiany pedałem z aluminium. Stosuje się go wszędzie tam, gdzie operator trzyma detal obiema rękami: przy prasach, zaciskach, przyrządach montażowych i nitownicach. Wciśnięcie pedału przełącza siłownik dwustronnego działania w drugi kierunek, puszczenie — z powrotem. Działanie bezpośrednie, ciśnienie 0–10 bar.
Wersja z blokadą
Blokada (L) utrzymuje pedał w położeniu wciśniętym, gdy przełączenie ma trwać dłużej — operator nie musi stać z nogą na pedale. Producent zaleca okresowe smarowanie mechanizmu blokady smarem.
Na co uważać
Rama zaciskowa pedału jest stabilna i łatwo ją zdemontować, ale — jak zaznacza producent — nie przenosi częstych, silnych uderzeń. Przy bardzo intensywnej pracy warto przewidzieć dodatkowe zamocowanie podstawy.
Filtracja i smarowanie
Producent wymaga powietrza filtrowanego wkładem 40 µm. Pył i zgorzelina z rur to najczęstsza przyczyna, dla której zawór zaczyna się zacinać albo przepuszczać — filtr lub filtroreduktor przed zaworem znajdziesz w kategorii zespoły przygotowania powietrza FRL. Smarowanie nie jest potrzebne. Jeżeli jednak zawór raz dostał powietrze z olejem, producent zaleca zostać przy zaolejonym powietrzu (olej ISO VG32) — odstawienie oleju skraca życie uszczelnień.
Do przyłączy G 1/4" pasują złączki wtykowe AirTAC GPC (proste) i GPL (kolanka) — są w zakładce „Produkty powiązane” i w kategorii złączki wtykowe.
Parametry techniczne
| Producent / seria | AirTAC, seria 4F — 4F210 |
|---|
| Funkcja | zawór 5/2 |
|---|
| Napęd | pedał (sterowanie nożne), działanie bezpośrednie |
|---|
| Pedał / korpus | aluminium |
|---|
| Blokada pedału | tak |
|---|
| Osłona pedału | nie |
|---|
| Przyłącza | G 1/4" (gwint walcowy G) |
|---|
| Ciśnienie pracy | 0–10 bar (0–1,0 MPa) |
|---|
| Ciśnienie próbne | 15 bar (1,5 MPa) |
|---|
| Temperatura pracy | −20…+70 °C |
|---|
| Medium | sprężone powietrze filtrowane wkładem 40 µm |
|---|
| Smarowanie | niewymagane |
|---|
| Wymiary (dł. × szer. × wys.) | 157 × 73 × 84,4 mm |
|---|
| Indeks | 4F21008LG |
|---|
Pozostałe wykonania
Zawory nożne AirTAC 3F, 3FM (3/2) i 4F (5/2), z blokadą, z osłoną i bez. Zobacz kategorię Zawór nożny 3/2, 5/2 albo cały przegląd: zawory mechaniczne i ręczne AirTAC.
Najczęstsze pytania
Czy zawór wraca sam po zdjęciu nogi?
W tej wersji pedał można zablokować w położeniu wciśniętym — wtedy zostaje, dopóki operator nie zwolni blokady. Bez zablokowania wraca sprężyną.
Czy 5/2 nadaje się do siłownika jednostronnego?
Tak, wystarczy zaślepić jedno wyjście. Zwykle jednak do siłownika jednostronnego wybiera się prostszy zawór nożny 3/2.
Pedał aluminiowy czy z tworzywa?
3F i 4F mają pedał aluminiowy, 3FM — lżejszy pedał z tworzywa (wersja mini, także z przyłączem M5). 3FM nie ma wersji z blokadą.
Dane techniczne: karta katalogowa producenta (AirTAC). Inne nazwy i oznaczenia: 4F21008LG, 4F210-08L, zawór nożny 5/2, pedał pneumatyczny, zawór pedałowy, przełącznik nożny pneumatyczny, zawór nożny z blokadą, AirTAC.
