Zawór 5/2 pneumatyczny monostabilny 1/4" 4A21008G

Name: Zawór 5/2 pneumatyczny monostabilny 1/4" 4A21008G
Brand: AirTac
SKU: 4A21008G
Price: 99.68 PLN

Powrót

Zawór 5/2 pneumatyczny monostabilny 1/4" 4A21008G -zdjęcie numer 1

Zawór 5/2 pneumatyczny monostabilny 1/4" 4A21008G -zdjęcie numer 2

Zawór pneumatyczny 5/2 AirTAC, monostabilny, przyłącze 1/4". Symbol 4A21008G. Cv=1,00, ciśnienie robocze 0,15–0,8 MPa (21–114 psi).

Symbol:: 4A21008G
Kod EAN:: 2000000018027
Producent:: AirTac
Dostępność:: Dostępność:
3 szt

Cena netto:: 81,04 PLN netto
Cena brutto:: 99,68 PLN brutto
Stawka VAT:: 23%

Zapytaj o produkt Zwiń formularz zapytania

Wyślij pytanie dotyczące produktu

Opis produktu Specyfikacja Produkty powiązane Produkty podobne

Opis produktu

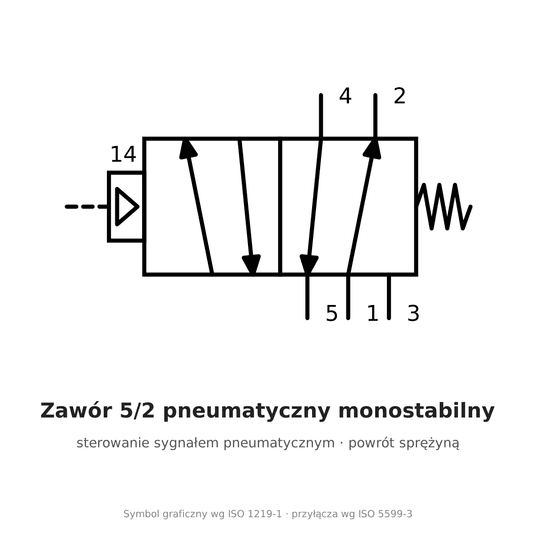

Zawór pneumatyczny 5/2 monostabilny, marki AirTAC (seria 4A200), przyłącze 1/4", sterowany zewnętrzne (pilotowe).

Parametry techniczne

Typ zaworu	5/2, 2 pozycje
Przyłącze	1/4"
Przekrój (orifice) / Cv	17,0 mm² (Cv=1,00)
Medium	powietrze filtrowane (filtr 40 µm)
Sterowanie	zewnętrzne (pilotowe)
Smarowanie	niewymagane
Ciśnienie robocze	0,15–0,8 MPa (21–114 psi)
Ciśnienie próbne	1,2 MPa (175 psi)
Temperatura pracy	-20~70°C
Materiał korpusu	stop aluminium
Maks. częstotliwość pracy	5 cykli/s
Masa	185 g
Producent	AirTAC
System	Zawory pneumatyczne AirTAC

Wymiary montażowe

A (In/Out) = 1/8"
B (Exh) = 1/4"
C = 21 mm
D = 21,2 mm
E = 3 mm

Rysunek wymiarowy rodziny AirTAC 4A200 — ten indeks odpowiada wariantowi 4A210-08 (oznaczenia zgodnie z literami na rysunku; Ø = średnica).

Montaż

Mocowanie poprzez otwory w korpusie (rozmiar i rozstaw — patrz rysunek wymiarowy powyżej). Zawór można zabudować pojedynczo lub, w ramach tej samej serii, na wspólnej listwie rozdzielającej (manifold AirTAC) — szczegóły doboru listwy do konkretnej serii do potwierdzenia z Atlas Copco/AirTAC.
