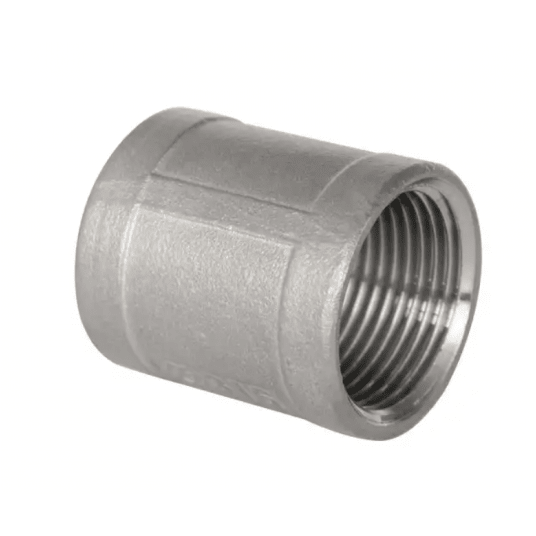

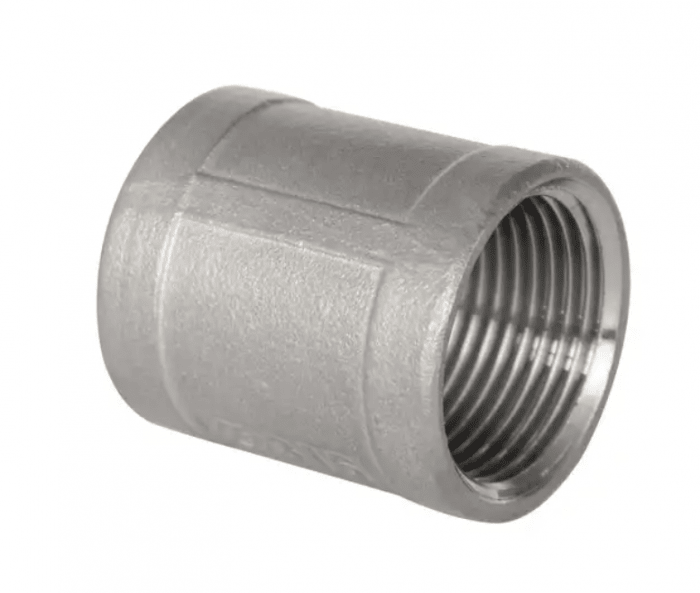

Mufa 1/2" ze stali nierdzewnej AISI 316, do 10 bar, odlewana

Mufa ze stali nierdzewnej AISI 316 łączy dwa elementy z gwintem zewnętrznym tego samego rozmiaru — np. dwa nyple albo rurę z króćcem. Przyłącza: G 1/2" GW.

Gwint i uszczelnienie

Gwint walcowy G (BSPP, ISO 228) sam w sobie nie uszczelnia — zwoje nie zaciskają się na sobie. Szczelność daje uszczelka czołowa, o-ring albo uszczelniacz do gwintów (klej anaerobowy, taśma PTFE). Przy łączeniu z gwintem stożkowym R sprawdź, czy połączenie jest dopuszczalne w Twojej instalacji. Stal nierdzewna na stali nierdzewnej może się zatrzeć przy dokręcaniu na sucho — stosuj uszczelniacz albo pastę do gwintów nierdzewnych.

Zastosowania

Armatura nierdzewna AISI 316 jest tam, gdzie mosiądz koroduje albo nie jest dopuszczony: instalacje wodne, środowiska wilgotne i agresywne, przemysł spożywczy i chemiczny, instalacje sprężonego powietrza w myjniach i na zewnątrz. Ciśnienie robocze armatury tej serii: 10 bar.

Na co zwrócić uwagę przy doborze

• Rozmiar calowy to oznaczenie gwintu, nie średnica. Gwint 1/2" ma ok. 21 mm średnicy zewnętrznej, 1/4" — ok. 13 mm. Najprościej porównać z elementem, który już masz.
• GZ i GW. GZ to gwint zewnętrzny (wkręcasz go), GW — wewnętrzny (w niego wkręcasz). Element z GZ łączysz z elementem z GW tego samego rozmiaru i rodzaju gwintu.
• G czy R. Ten element ma gwint walcowy G (BSPP, ISO 228). Gwinty G i R mają ten sam skok i średnicę nominalną, ale R jest stożkowy, a G walcowy — w odpowiedzialnych połączeniach nie łącz ich ze sobą.
• Materiał. Nie łącz nierdzewki bezpośrednio z ocynkiem w wilgotnym środowisku — różnica potencjałów przyspiesza korozję ocynku.

Parametry techniczne

Wymiary

Ø1 = 24,5 mm, L = 32,0 mm. Oznaczenia jak na rysunku wymiarowym dostawcy — jeśli potrzebujesz rysunku do projektu, napisz, prześlemy.

W zestawie

1 szt. — mufa 3000 1/2 ES. Bez uszczelniacza do gwintów.

Najczęstsze pytania

Czym uszczelnić gwint G?

Gwint walcowy G uszczelnia się na czole — uszczelką, o-ringiem — albo uszczelniaczem do gwintów. Sam gwint G, dokręcony mocniej, nie da szczelności.

Jakie ciśnienie wytrzyma?

Ciśnienie robocze: do 10 bar.

Mosiądz czy stal nierdzewna?

Mosiądz niklowany wystarcza do sprężonego powietrza i większości instalacji warsztatowych. Stal nierdzewną AISI 316 wybierz do wody, środowisk wilgotnych i agresywnych oraz tam, gdzie wymagana jest odporność na korozję.

Jak sprawdzić rozmiar gwintu, który mam?

Zmierz średnicę zewnętrzną gwintu zewnętrznego suwmiarką: ok. 9,7 mm to 1/8", 13,2 mm — 1/4", 16,7 mm — 3/8", 21 mm — 1/2", 26,4 mm — 3/4", 33,2 mm — 1". Jeśli masz wątpliwości, wyślij nam zdjęcie z suwmiarką.

Pozostałe rozmiary

W kategorii Mufy nierdzewne jest 12 indeksów z tabelą rozmiarów. Cała armatura: Armatura gwintowana.

Źródło danych: karta katalogowa dostawcy armatury nierdzewnej do 10 bar i dane artykułu, stan na 05.10.2026.
