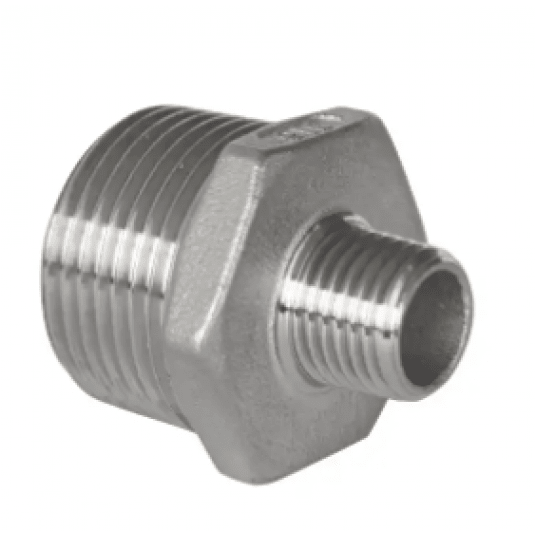

Nypel redukcyjny nierdzewny R 1 1/4 GZ - R 1 GZ, stal 316

Nypel redukcyjny ze stali nierdzewnej AISI 316 łączy dwa elementy z gwintem wewnętrznym w różnych rozmiarach. Przyłącza: R 1 1/4" GZ, R 1" GZ.

Gwint i uszczelnienie

Gwint stożkowy R (BSPT, ISO 7) uszczelnia się na gwincie: zwoje zaciskają się przy dokręcaniu. Nawiń taśmę PTFE albo nałóż klej anaerobowy do gwintów; nie dokręcaj na siłę — stożek rozpiera gniazdo. Stal nierdzewna na stali nierdzewnej może się zatrzeć przy dokręcaniu na sucho — stosuj uszczelniacz albo pastę do gwintów nierdzewnych.

Zastosowania

Armatura nierdzewna AISI 316 jest tam, gdzie mosiądz koroduje albo nie jest dopuszczony: instalacje wodne, środowiska wilgotne i agresywne, przemysł spożywczy i chemiczny, instalacje sprężonego powietrza w myjniach i na zewnątrz. Ciśnienie robocze armatury tej serii: 10 bar.

Na co zwrócić uwagę przy doborze

• Rozmiar calowy to oznaczenie gwintu, nie średnica. Gwint 1/2" ma ok. 21 mm średnicy zewnętrznej, 1/4" — ok. 13 mm. Najprościej porównać z elementem, który już masz.
• GZ i GW. GZ to gwint zewnętrzny (wkręcasz go), GW — wewnętrzny (w niego wkręcasz). Element z GZ łączysz z elementem z GW tego samego rozmiaru i rodzaju gwintu.
• G czy R. Ten element ma gwint stożkowy R (BSPT, ISO 7). Gwinty G i R mają ten sam skok i średnicę nominalną, ale R jest stożkowy, a G walcowy — w odpowiedzialnych połączeniach nie łącz ich ze sobą.
• Materiał. Nie łącz nierdzewki bezpośrednio z ocynkiem w wilgotnym środowisku — różnica potencjałów przyspiesza korozję ocynku.

Parametry techniczne

Wymiary

Ø1 = 36 mm, Ø2 = 27,5 mm, L1 = 45 mm, H = 43,5 mm. Oznaczenia jak na rysunku wymiarowym dostawcy — jeśli potrzebujesz rysunku do projektu, napisz, prześlemy.

W zestawie

1 szt. — nypel redukcyjny 2020 1 1/4-1 ES. Bez uszczelniacza do gwintów.

Pasujące elementy

• Zaślepka do rury nierdzewnej gwintowana, korek z gwintem wewnętrznym R 1 GW, stal 316

Najczęstsze pytania

Czym uszczelnić gwint R?

Gwint stożkowy R uszczelnia się na gwincie: nawiń taśmę PTFE zgodnie z kierunkiem wkręcania albo nałóż klej anaerobowy do gwintów.

Jakie ciśnienie wytrzyma?

Ciśnienie robocze: do 10 bar.

Mosiądz czy stal nierdzewna?

Mosiądz niklowany wystarcza do sprężonego powietrza i większości instalacji warsztatowych. Stal nierdzewną AISI 316 wybierz do wody, środowisk wilgotnych i agresywnych oraz tam, gdzie wymagana jest odporność na korozję.

Jak sprawdzić rozmiar gwintu, który mam?

Zmierz średnicę zewnętrzną gwintu zewnętrznego suwmiarką: ok. 9,7 mm to 1/8", 13,2 mm — 1/4", 16,7 mm — 3/8", 21 mm — 1/2", 26,4 mm — 3/4", 33,2 mm — 1". Jeśli masz wątpliwości, wyślij nam zdjęcie z suwmiarką.

Pozostałe rozmiary

W kategorii Nyple redukcyjne nierdzewne jest 19 indeksów z tabelą rozmiarów. Cała armatura: Armatura gwintowana.

Źródło danych: karta katalogowa dostawcy armatury nierdzewnej do 10 bar i dane artykułu, stan na 05.10.2026.
