Kolano 45° D20

Kolano 45° AIRnet — łagodna zmiana kierunku magistrali D20.

Parametry techniczne

Wymiary montażowe

ØD1 = 20 mm, L = 109,1 mm, W = 37,5 mm, V = 20 mm.

Rysunek wymiarowy Atlas Copco 9845024800-04. Rysunek pokazuje kilka wariantów konstrukcyjnych tej rodziny — dla tego indeksu obowiązuje Fig A; oznaczenia z pozostałych figur dotyczą innych średnic. Litery odpowiadają wymiarom podanym wyżej; średnice oznaczono na rysunku symbolem Ø. Kliknij, żeby otworzyć w pełnym rozmiarze.

Montaż

• Po każdej stronie złączki minimum jeden uchwyt w odległości nie większej niż 0,5 m.
• Maksymalny rozstaw uchwytów na prostym odcinku: 2,5 m.

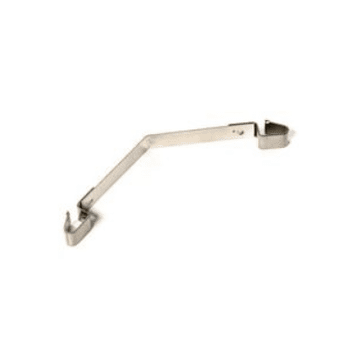

• Złączki AIRnet nie przewodzą prądu i wymagają zmostkowania taśmą uziemiającą — wyjątkiem są złączki proste D100 i D158.
• Instalacja w strefie zagrożonej wybuchem musi być zawsze uziemiona.

Pozostałe rozmiary

Kategoria Kolana 45° ma 8 wariantów systemu AIRnet. Pełna tabela z linkiem do każdego indeksu: zobacz całą kategorię.

Dane techniczne: katalog AIRnet 10/2023, rysunek wymiarowy Atlas Copco 9845024800-04 oraz karta „AIRnet aluminium — Product information”. Pascal Services jest autoryzowanym dealerem Atlas Copco.
