Szybkie odejście QuickDrop AIRnet — nawiercane na magistrali D25 bez jej rozcinania.
Parametry techniczne
| Średnica nominalna | D25 |
| Średnica odejścia | D20 |
| Masa | 0,1 kg |
| Ciśnienie robocze maks. | 16 bar(g) |
| Temperatura pracy | −20 °C … +80 °C |
| Praca w podciśnieniu | do 13 mbar(a) |
| Materiał korpusu | PA6-GF30, aluminium odlewane ciśnieniowo EN AC-46100, aluminium kute EN AW-6082 |
| Uszczelnienia | NBR 70 Sh A |
| Media | sprężone powietrze, próżnia, azot, hel, argon, neon, ksenon, krypton |
| System | AIRnet, Atlas Copco |
| Producent | Atlas Copco |
Wymiary montażowe
ØD1 = 25 mm, ØD2 = 20 mm, L = 103 mm, W = 37,5 mm, W1 = 37,5 mm, H = 64 mm, C = 26,5 mm, D = M6, T = 35 mm, N = 15 mm.

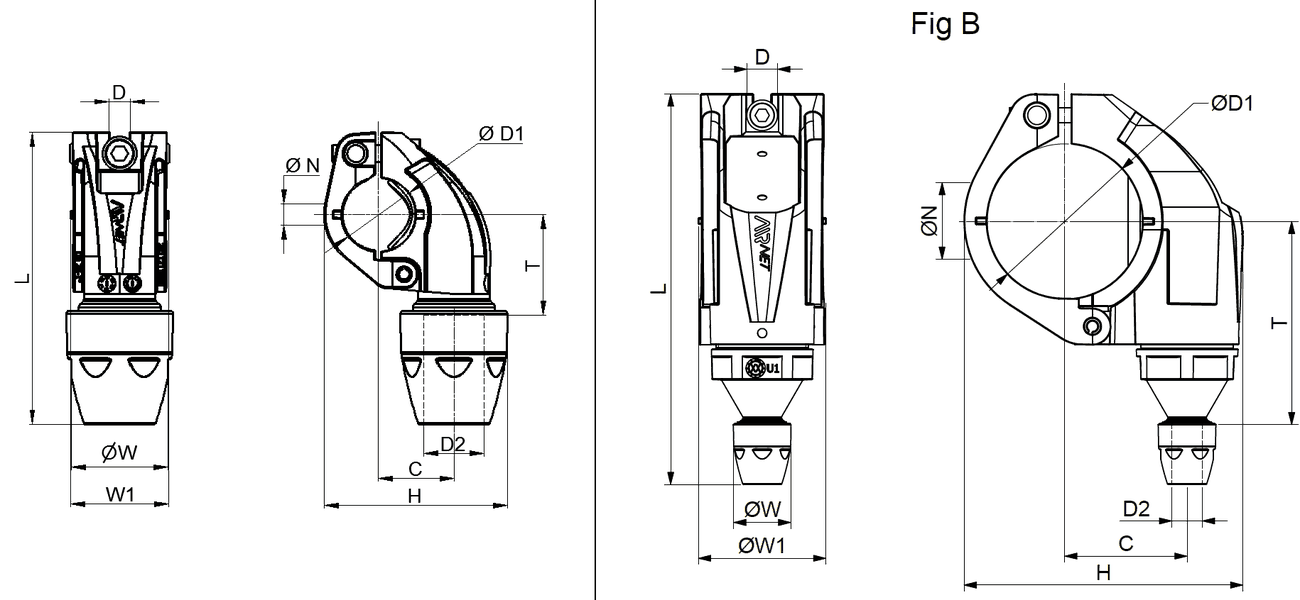

Rysunek wymiarowy Atlas Copco 9845024800-04. Rysunek pokazuje kilka wariantów konstrukcyjnych tej rodziny — dla tego indeksu obowiązuje Fig A; oznaczenia z pozostałych figur dotyczą innych średnic. Litery odpowiadają wymiarom podanym wyżej; średnice oznaczono na rysunku symbolem Ø. Kliknij, żeby otworzyć w pełnym rozmiarze.
Montaż
- Po każdej stronie złączki minimum jeden uchwyt w odległości nie większej niż 0,5 m.
- Maksymalny rozstaw uchwytów na prostym odcinku: 2,5 m.
- Złączki AIRnet nie przewodzą prądu i wymagają zmostkowania taśmą uziemiającą — wyjątkiem są złączki proste D100 i D158.
- Instalacja w strefie zagrożonej wybuchem musi być zawsze uziemiona.
Pozostałe rozmiary
Kategoria QuickDrop ma 34 wariantów systemu AIRnet. Pełna tabela z linkiem do każdego indeksu: zobacz całą kategorię.
Dane techniczne: katalog AIRnet 10/2023, rysunek wymiarowy Atlas Copco 9845024800-04 oraz karta „AIRnet aluminium — Product information”. Pascal Services jest autoryzowanym dealerem Atlas Copco.
