Rozdzielacz D25

Powrót
Rozdzielacz D25 -zdjęcie numer 1
Rozdzielacz AIRnet D25 z sześcioma wyjściami G 1/2". Ciśnienie do 16 bar(g), temperatura −20…+80 °C.
Symbol:
2811204280
Kod EAN:
2000000041308
Producent:
Atlas Copco
Dostępność:
Dostępność:
0 szt
Powiadom o dostępności Powiadom
Cena netto:
421,38 PLN netto
Cena brutto:
518,30 PLN brutto
Stawka VAT:
23%

Wyślij pytanie dotyczące produktu

Opis produktu

Rozdzielacz AIRnet D25 z sześcioma wyjściami G 1/2".

Parametry techniczne

Średnica nominalnaD25
Gwint wyjśćG ½ (ISO 228)
Liczba wyjść6
Masa0,901 kg
Ciśnienie robocze maks.16 bar(g)
Temperatura pracy−20 °C … +80 °C
Praca w podciśnieniudo 13 mbar(a)
Materiał korpusuPA6-GF30, aluminium odlewane ciśnieniowo EN AC-46100, aluminium kute EN AW-6082
UszczelnieniaNBR 70 Sh A
Mediasprężone powietrze, próżnia, azot, hel, argon, neon, ksenon, krypton
SystemAIRnet, Atlas Copco
ProducentAtlas Copco

Wymiary montażowe

ØD1 = 25 mm, L = 381 mm, W = 77 mm, H = 65,5 mm, N = 50 mm.

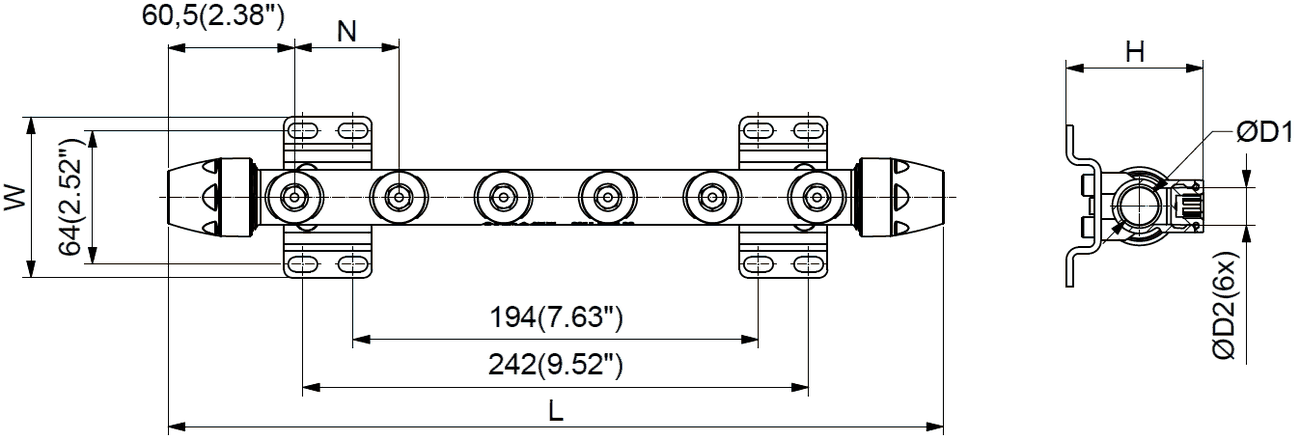

Rysunek wymiarowy AIRnet — rozdzielacze iso 228 — oznaczenia D1, L, W i pozostałe

Rysunek wymiarowy Atlas Copco 9845024800-04. Litery odpowiadają wymiarom podanym wyżej; średnice oznaczono na rysunku symbolem Ø. Kliknij, żeby otworzyć w pełnym rozmiarze.

Montaż

  • Po każdej stronie złączki minimum jeden uchwyt w odległości nie większej niż 0,5 m.
  • Maksymalny rozstaw uchwytów na prostym odcinku: 2,5 m.
  • Złączki AIRnet nie przewodzą prądu i wymagają zmostkowania taśmą uziemiającą — wyjątkiem są złączki proste D100 i D158.
  • Instalacja w strefie zagrożonej wybuchem musi być zawsze uziemiona.

Pozostałe rozmiary

Kategoria Akcesoria ma 29 wariantów systemu AIRnet. Pełna tabela z linkiem do każdego indeksu: zobacz całą kategorię.

Dane techniczne: katalog AIRnet 10/2023, rysunek wymiarowy Atlas Copco 9845024800-04 oraz karta „AIRnet aluminium — Product information”. Pascal Services jest autoryzowanym dealerem Atlas Copco.

Specyfikacja
Średnica rury
D25
25mm
Masa
0,901 kg
Producent
Atlas Copco
