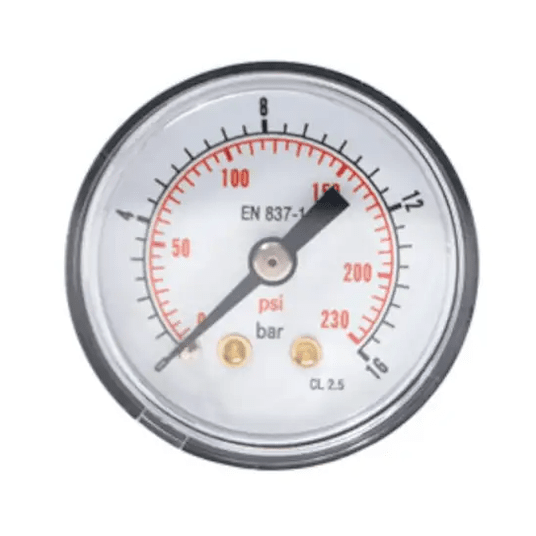

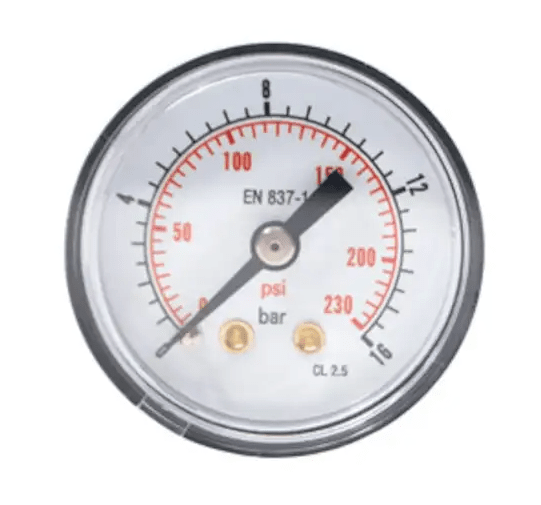

W skrócie: Manometr aksjalny, tarcza Ø40 mm, zakres 0–12 bar, przyłącze tylne centryczne G 1/8, klasa 2,5.
Manometr aksjalny z tarczą Ø40 mm mierzy nadciśnienie w zakresie 0–12 bar. Manometr suchy (bez wypełnienia) do pracy w miejscach bez silnych drgań i pulsacji — na reduktorach, zespołach przygotowania powietrza i małych odbiornikach, gdzie liczy się mały wymiar. Przyłącze tylne centryczne (aksjalne) G 1/8.
Zakres i dokładność
Zakres pomiarowy: 0–12 bar. Klasa dokładności 2,5 oznacza dopuszczalny błąd ±2,5% zakresu, czyli ±0,3 bar w każdym punkcie skali.
Według karty katalogowej ciśnienie stałe nie powinno przekraczać 75% zakresu — dla tego manometru to 9 bar.
Najdokładniej i najbezpieczniej odczytasz ciśnienie, które wypada w środkowej części skali — mniej więcej od 1/3 do 2/3 zakresu, czyli dla tego manometru ok. 4–8 bar.
Przyłącze i montaż
Przyłącze tylne centryczne (aksjalne): gwint G 1/8 wychodzi z tyłu obudowy, w osi tarczy. Tak montuje się manometry na reduktorach, panelach i wszędzie tam, gdzie tarcza ma patrzeć na obsługę, a przewód podchodzi od tyłu.
Gwint G (walcowy, BSPP) nie uszczelnia się na zwojach — szczelność daje uszczelka albo podkładka na czole przyłącza. Dokręcaj kluczem na płaszczyznach przyłącza, nigdy za obudowę: skręcanie obudowy może uszkodzić mechanizm.
Zastosowania
Pomiar ciśnienia gazów i cieczy obojętnych na stopy miedzi, które nie powodują zatorów w układzie pomiarowym.
Na co zwrócić uwagę przy doborze
- Średnica tarczy. 40 i 50 mm — na reduktory i małe zespoły, 63 mm — standard instalacyjny, 100 mm — gdy odczyt ma być czytelny z daleka. Ten manometr: Ø40 mm.
- Położenie przyłącza. Radialne (dolne) — manometr wkręcany od spodu, np. w trójnik na rurze. Aksjalne (tylne) — wkręcany z tyłu, np. w reduktor albo przez panel.
- Gwint. G 1/8 ma ok. 9,7 mm średnicy zewnętrznej, G 1/4 — ok. 13,2 mm, G 1/2 — ok. 21 mm. Jeśli gniazdo ma inny gwint, dobierz redukcję z działu Armatura gwintowana.
- Suchy czy glicerynowy. Przy pulsacji (sprężarki tłokowe, pompy) i drganiach wskazówka suchego manometru „pływa” i mechanizm szybciej się zużywa — tam wybierz glicerynowy.
- Medium. Przyłącze i rurka Bourdona są ze stopu miedzi — do mediów, które ją atakują, potrzebny jest manometr nierdzewny.
Parametry techniczne
| Typ | Manometr aksjalny |
|---|
| Średnica tarczy | Ø40 mm |
|---|
| Zakres pomiarowy | 0–12 bar |
|---|
| Jednostka skali | bar i psi (podwójna skala) |
|---|
| Klasa dokładności | 2,5 (±0,3 bar) |
|---|
| Ciśnienie robocze stałe | do 75% zakresu (9 bar) |
|---|
| Przyłącze | G 1/8, tylne centryczne (aksjalne) |
|---|
| Wypełnienie | brak (manometr suchy) |
|---|
| Obudowa | czarne tworzywo sztuczne (ABS) |
|---|
| Szyba | przezroczyste tworzywo sztuczne |
|---|
| Materiał przyłącza | stop miedzi (mosiądz) |
|---|
| Element pomiarowy | rurka Bourdona, stop miedzi |
|---|
| Temperatura medium | maks. +60 °C |
|---|
| Temperatura otoczenia | −20…+60 °C |
|---|
| Temperatura przechowywania | −40…+60 °C |
|---|
| Szyba — mocowanie | zatrzask na obudowie |
|---|
| Mechanizm | mosiądz |
|---|
| Wskazówka | czarna |
|---|
| Symbol | M40A.PL012G18 |
|---|
W zestawie
1 szt. — manometr M40A.PL012G18.
Najczęstsze pytania
Jaki zakres wybrać?
Taki, żeby ciśnienie robocze wypadało w środkowej części skali. Przykład: instalacja sprężonego powietrza pracująca przy 6–8 bar — manometr 0–10 albo 0–16 bar, nie 0–6 bar (wskazówka stałaby przy końcu skali).
Jak dokładny jest odczyt?
Klasa 2,5 przy zakresie 0–12 bar daje błąd do ±0,3 bar w całej skali — tyle samo na początku i na końcu tarczy, dlatego za duży zakres pogarsza dokładność przy niskich ciśnieniach.
Suchy czy glicerynowy?
Suchy wystarcza tam, gdzie ciśnienie jest stabilne, a miejsce montażu nie drga — np. na reduktorze za zbiornikiem. Przy pulsacji i drganiach wybierz manometr glicerynowy.
Czy nadaje się do wody albo oleju?
Do gazów i cieczy obojętnych na stopy miedzi, które nie zatykają układu pomiarowego. Do mediów agresywnych potrzebny jest manometr nierdzewny — w razie wątpliwości napisz, co mierzysz.
Pozostałe zakresy
W kategorii Manometry suche jest 61 indeksów z tabelą zakresów. Wszystkie: Manometry.
Źródło danych: karta katalogowa serii i dane artykułu od dostawcy, stan na 05.10.2026.
