W skrócie: CEJN eSafe 320, gniazdo bezpieczne, profil EURO 7,2–7,8 (DN 7,6), tuleja do węża Ø 9 mm, maks. 16 bar, przepływ 2 250 l/min, −20…+100 °C.

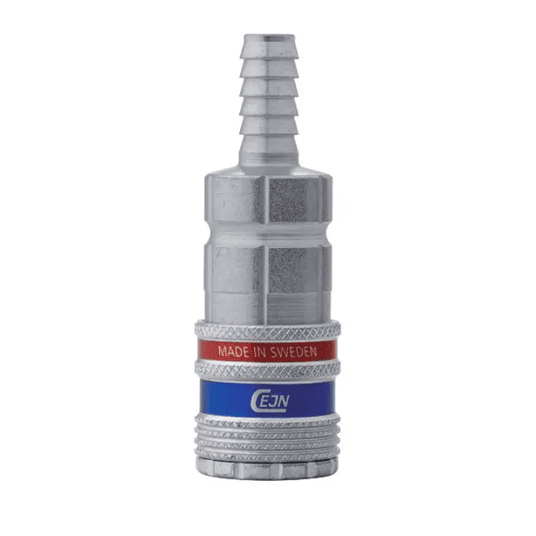

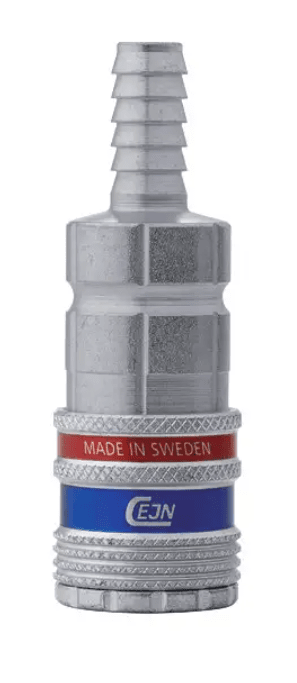

Gniazdo bezpieczne CEJN eSafe 320 to część złącza, która zostaje na wężu albo na instalacji — do niej wpinasz wtyczkę narzędzia. Profil EURO 7,2–7,8 (DN 7,6), przyłącze: tuleja do węża Ø 9 mm. Wybierz go, gdy narzędzia mają wtyczki w popularnym profilu EURO, a stanowisko wymaga bezpiecznego rozłączania.
Jak działa
Gniazdo eSafe przy rozłączaniu najpierw odpowietrza stronę wtyczki, a dopiero potem ją zwalnia — wąż i narzędzie nie odskakują i nie ma huku przy rozłączaniu (wg CEJN rozwiązanie zgodne z ISO 4414). Po wyjęciu wtyczki gniazdo odcina przepływ, więc instalacja zostaje pod ciśnieniem. Przepływ 2 250 l/min przy ciśnieniu 6 bar i spadku 0,5 bar (dane CEJN).
Zastosowania
Szybkozłącza bezpieczne stosuje się tam, gdzie wąż odpina się często: w warsztatach, lakierniach, na liniach montażowych i stanowiskach z pistoletami do przedmuchu. Tuleję wsuwasz w gumowy albo zbrojony wąż o średnicy wewnętrznej 9 mm i zaciskasz opaską. Medium: sprężone powietrze.
Na co zwrócić uwagę przy doborze
- Profil. Gniazdo i wtyczka muszą mieć ten sam profil. Zgodność wg producenta: Rectus 26, 25, 1600, 1625 (wg Rectus) i inne złącza w profilu EURO 7,2–7,8.
- Wąż. Średnica tulei 9 mm to średnica wewnętrzna węża. Za cienki wąż dławi przepływ złącza.
- Ciśnienie. Maks. 16 bar. Instalacja warsztatowa pracuje zwykle na 6–8 bar.
Parametry techniczne
| Producent | CEJN |
|---|
| Seria | eSafe 320 |
|---|
| Element | gniazdo bezpieczne |
|---|
| Profil wtyczki | EURO 7,2–7,8 |
|---|
| Średnica nominalna DN | 7,6 mm |
|---|
| Przyłącze | tuleja do węża Ø 9 mm |
|---|
| Przepływ (6 bar, spadek 0,5 bar) | 2 250 l/min |
|---|
| Ciśnienie robocze maks. | 16 bar |
|---|
| Temperatura pracy | −20…+100 °C (uszczelnienia NBR) |
|---|
| Medium | sprężone powietrze |
|---|
| Funkcja bezpieczeństwa | odpowietrzenie przed zwolnieniem wtyczki (eSafe) |
|---|
| Materiał | stal |
|---|
| Symbol | 10 320 2009 |
|---|
W zestawie
1 szt. — gniazdo bezpieczne 10 320 2009. Bez wtyczki i bez węża i opaski: dobierasz je osobno (pasujące poniżej).
Pasujące wtyczki
- Króciec szybkozłącza CEJN 320 DN7,6, do węża Ø 9 mm, 103205009
- Króciec szybkozłącza CEJN 320 DN7,6, do węża Ø 5 mm, 103205001
- Króciec szybkozłącza CEJN 320 DN7,6, do węża Ø 6,3 mm, 103205002
- Króciec szybkozłącza CEJN 320 DN7,6, do węża Ø 8 mm, 103205003
Najczęstsze pytania
Czy to gniazdo pasuje do moich złączy?
Pasuje do złączy w profilu EURO 7,2–7,8. Producent podaje zgodność z: Rectus 26, 25, 1600, 1625 (wg Rectus) i inne złącza w profilu EURO 7,2–7,8. Jeśli nie znasz profilu, wyślij nam zdjęcie wtyczki obok linijki.
Jakie ciśnienie wytrzymuje?
Maksymalne ciśnienie robocze to 16 bar. Temperatura pracy: −20…+100 °C (uszczelnienia NBR).
Czy przepływ wystarczy do mojego narzędzia?
Producent podaje 2 250 l/min przy ciśnieniu 6 bar i spadku ciśnienia 0,5 bar. Porównaj to z poborem powietrza narzędzia z jego tabliczki albo instrukcji; przy większym poborze wybierz profil DN 10.
Czym eSafe różni się od zwykłego gniazda?
Zwykłe gniazdo zwalnia wtyczkę od razu, gdy wąż jest jeszcze pod ciśnieniem — wąż odskakuje. eSafe najpierw upuszcza powietrze po stronie wtyczki, a dopiero potem ją zwalnia.
Jaki wąż założyć?
Wąż o średnicy wewnętrznej 9 mm, zaciśnięty opaską. Ciśnienie robocze węża musi być co najmniej takie jak w instalacji.
Pliki do pobrania
Pozostałe wykonania
Wszystkie przyłącza tej serii: CEJN eSafe 320 – bezpieczne, DN 7,6. Inne profile i porównanie przepływów: Szybkozłącza pneumatyczne.
Źródło danych: cejn.com — dane artykułu i serii eSafe (przepływ, ciśnienie, materiał, rysunek), stan na 02.10.2026.
