W skrócie: zawór zwrotny, M5 GW obustronnie, ciśnienie otwarcia 0,2 bar, praca 2–8 bar, −20…+80 °C, mosiądz niklowany, NBR.

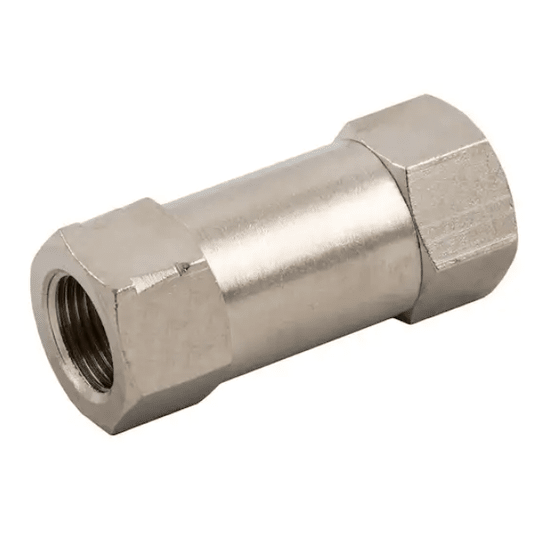

Zawór zwrotny Aignep 6062 (6062 M5) przepuszcza sprężone powietrze tylko w jednym kierunku. Gdy ciśnienie po stronie wlotu przekroczy ciśnienie za zaworem o 0,2 bar, sprężyna ustępuje i zawór się otwiera; przy przepływie wstecznym zamyka się samoczynnie. Korpus z mosiądzu niklowanego, uszczelnienia NBR, przyłącza M5 z gwintem wewnętrznym po obu stronach, sześciokąt pod klucz 8 mm.
Gdzie się sprawdza
Wszędzie tam, gdzie powietrze nie może cofnąć się do instalacji: za zbiornikiem pomocniczym przy odbiorniku, który musi utrzymać ciśnienie przy spadku w sieci, w obwodach z kilkoma źródłami zasilania, przed elementami, które po odcięciu zasilania nie mogą się opróżnić. Przed montażem ustal kierunek przepływu — zawór przepuszcza powietrze tylko w jedną stronę.
Parametry techniczne
| Producent / seria | Aignep 6062 |
|---|
| Typ | zawór zwrotny sprężynowy, w linii |
|---|
| Przyłącza | M5 GW × M5 GW |
|---|
| Ciśnienie otwarcia | 0,2 bar |
|---|
| Ciśnienie robocze | 2–8 bar |
|---|
| Temperatura pracy | −20…+80 °C |
|---|
| Materiał korpusu | mosiądz niklowany |
|---|
| Uszczelnienia | NBR |
|---|
| Długość całkowita (L) | 26,5 mm |
|---|
| Głębokość gwintu (B) | 5,5 mm |
|---|
| Klucz (CH) | 8 mm |
|---|
| Indeks | 6062 M5 |
|---|
Wymiary w mm, oznaczenia literowe jak na rysunku producenta.
Pozostałe wielkości
W kategorii Zawory zwrotne są zawory 6062 od M5 do G 1/2" z tabelą wariantów. Zawory odcinające — w kategorii Zawory kulowe.
Najczęstsze pytania
Co się stanie, jeśli zamontuję go odwrotnie?
Zawór zablokuje zasilanie odbiornika — powietrze przejdzie tylko w kierunku przeciwnym. Przed montażem ustal kierunek przepływu, np. przedmuchując zawór.
Co oznacza ciśnienie otwarcia 0,2 bar?
Tyle musi wynosić różnica ciśnień między wlotem a wylotem, żeby zawór się otworzył. Przy pracy w instalacji oznacza to niewielki spadek ciśnienia na zaworze.
Do jakiego ciśnienia pracuje?
Producent podaje zakres ciśnienia roboczego 2–8 bar. Przy sieci powyżej 8 bar zawór stoi za reduktorem ciśnienia.
Dane techniczne: dane producenta (Aignep, seria 6062) i rysunek wymiarowy serii. Inne nazwy i oznaczenia: 6062 M5, Aignep 6062 M5, zawór zwrotny M5, zawór zwrotny M5 GW, zawór zwrotny pneumatyczny, zawór jednokierunkowy, zawór zwrotny mosiężny, Aignep.
