W skrócie: Spiralny przewód RQS RQFlex z poliuretanu na bazie eteru, 7,95 × 4,75 mm, długość całkowita 3 m (robocza ok. 80 %). Na obu końcach złącza obrotowe z gwintem G 1/4" i sprężyną chroniącą końcówki. Ø zwoju 40 mm, ciśnienie rozrywające 30 bar, temperatura pracy ze złączami −20…+75 °C.

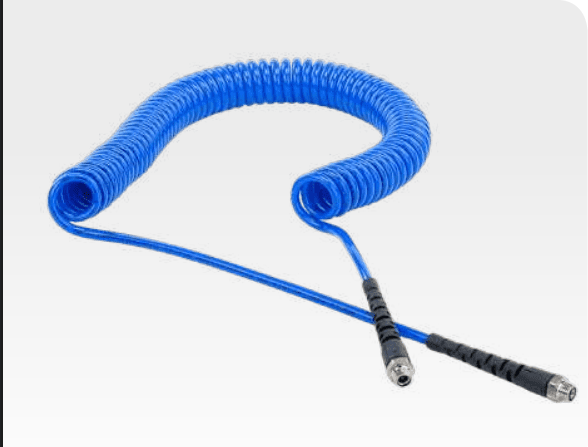

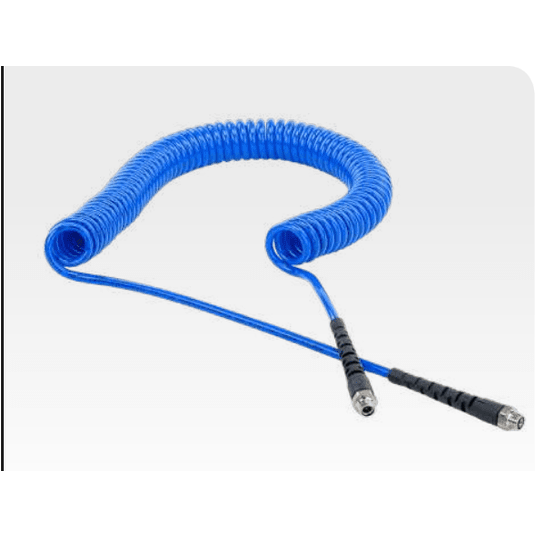

Przewód spiralny RQS RQFlex 7,95x4,75 mm (FPU08/030/DV) jest przeznaczony do intensywnej pracy: zasilania narzędzi na liniach montażowych, w warsztatach i w robotyce. Poliuretan na bazie eteru jest odporny na wilgoć i promieniowanie UV, a złącza obrotowe na obu końcach eliminują skręcanie się przewodu podczas pracy. Długość całkowita 3 m, robocza ok. 80 % tej wartości.
Złącza obrotowe ze sprężyną
Złącze obrotowe obraca się względem przewodu, więc spirala nie skręca się i nie plącze, gdy operator obraca narzędzie. Sprężyna przy złączu chroni końcówkę przed załamaniem. Przyłącze G 1/4" — do szybkozłącza albo bezpośrednio do narzędzia.
Ciśnienie a temperatura
Ciśnienie rozrywające 30 bar, współczynnik bezpieczeństwa 3:1. Wg wykresu producenta ciśnienie robocze dla tej średnicy wynosi ok. 11 bar do +20 °C i spada przy wyższej temperaturze.
Parametry techniczne
| Producent / seria | RQS (Rectus), RQFlex |
|---|
| Średnica zewnętrzna × wewnętrzna | 7,95 × 4,75 mm |
|---|
| Długość całkowita | 3 m |
|---|
| Długość robocza | ok. 80 % długości całkowitej |
|---|
| Średnica zewnętrzna zwoju | 40 mm |
|---|
| Zakucie | złącza obrotowe G 1/4" ze sprężyną, na obu końcach |
|---|
| Ciśnienie robocze | ok. 11 bar do +20 °C (odczyt z wykresu producenta) |
|---|
| Ciśnienie rozrywające | 30 bar |
|---|
| Współczynnik bezpieczeństwa | 3:1 |
|---|
| Temperatura pracy | przewód −40…+75 °C, przewód ze złączami −20…+75 °C |
|---|
| Materiał | poliuretan na bazie eteru, 95 Shore A |
|---|
| Medium | sprężone powietrze, inne gazy |
|---|
| Indeks | FPU08/030/DV |
|---|
Inne długości i wykonania
Wszystkie przewody spiralne — zakute, bez zakuć, do powietrza oddechowego — z długościami i linkami: przewody spiralne. Przewody proste: przewody poliuretanowe.
Najczęstsze pytania
Czym RQFlex różni się od przewodów TBC?
RQFlex jest z poliuretanu na bazie eteru (lepsza odporność na wilgoć i UV) i ma złącza obrotowe zamiast szybkozłączy. TBC jest zakuty szybkozłączami 26KA.
Jak podłączyć szybkozłącze?
Wkręć wtyczkę lub gniazdo z gwintem G 1/4" w złącze obrotowe. Szybkozłącza: szybkozłącza pneumatyczne.
Jaka jest długość robocza przewodu 3 m?
Około 80 % długości całkowitej, czyli ok. 2,4 m.
Dane techniczne: karta produktu producenta (RQS, Rectus). Inne nazwy i oznaczenia: FPU08/030/DV, przewód spiralny 7,95x4,75, wąż spiralny 3 m, wąż spiralny ze złączami obrotowymi, RQFlex, RQS, Rectus, wąż spiralny 5/16", wąż spiralny 3/8".
