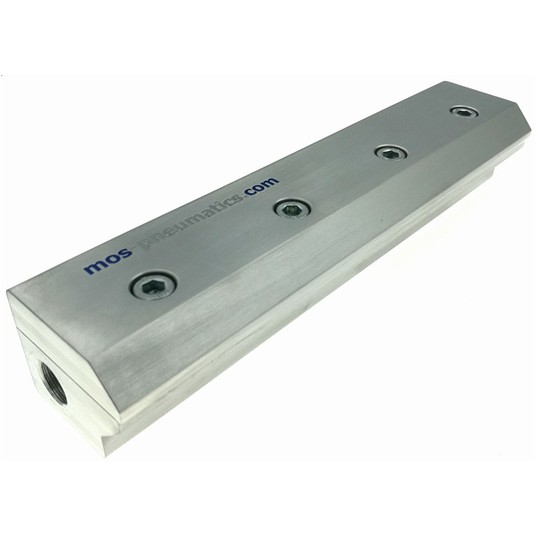

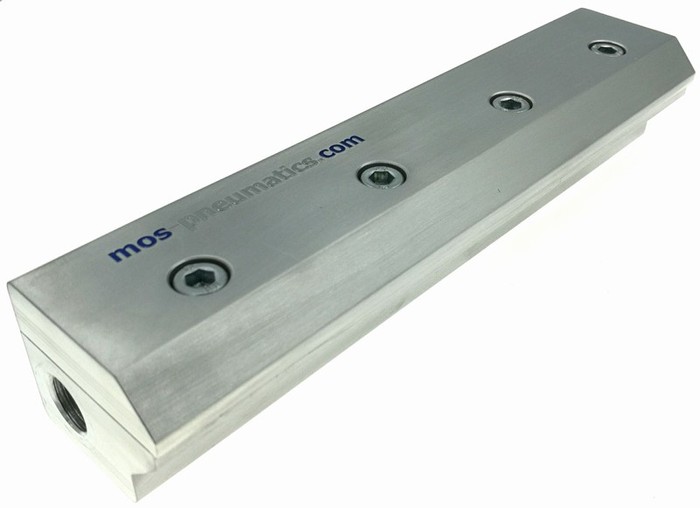

Nóż powietrzny prosty MOS 100 mm, szczelina 0,05 mm, aluminium VNP-AL-N-0500-0100 — indeks VNP-AL-N-0500-0100 T. Nóż powietrzny prosty MOS VNP tworzy płaski, równy strumień sprężonego powietrza na całej długości korpusu — do osuszania, zdmuchiwania wiórów, kurzu i kropel oraz chłodzenia detali na przenośniku.
Parametry techniczne
| Typ | nóż powietrzny prosty (seria VNP) |
| Długość robocza | 100 mm |
| Szczelina | 0,05 mm |
| Przyłącza | G 1/4" (gwint wewnętrzny), 4 pozycje |
| Montaż mechaniczny | gwint M6 |
| Materiał | stop aluminium, bez powłoki |
| Zużycie powietrza | ok. 80 Nl/min przy 2 bar · 150 przy 4 bar · 210 przy 6 bar |
| Medium | sprężone powietrze filtrowane min. 25 µm |
| Maks. ciśnienie robocze | 8 bar |
| Producent | MOS |
Jak dobrać
Długość noża dobierz do szerokości strefy, którą trzeba przedmuchać — nóż krótszy od taśmy zostawi niedmuchnięte brzegi. Zużycie powietrza rośnie wprost proporcjonalnie do długości noża (producent podaje je w instrukcji na 100 mm długości w funkcji ciśnienia), dlatego przewody zasilające i złączki dobierz tak, żeby nie było w nich dużych spadków ciśnienia — nóż ma cztery przyłącza G 1/4, nieużywane zaślepia się.
Szczelinę można powiększyć, dokładając kolejny wkład szczelinowy (planżetę) 0,05 lub 0,08 mm — planżety wolno łączyć, ważne jest ich prawidłowe ułożenie. Do montażu: trzpienie MC-VNP albo uchwyty na rurę Ø 20 mm (TP/TU); dwa noże łączy się w jeden dłuższy zestawem SS-VNP.
Zużycie powietrza w tabeli parametrów odczytano z wykresu w instrukcji producenta i zaokrąglono — traktuj je jako wartość orientacyjną przy doborze sprężarki i przekroju zasilania (1 000 Nl/min to ok. 1 m³/min wydajności sprężarki). Nóż lub dysza pracujące ciągle zużywają tyle bez przerwy — przy przerwach w podawaniu detali warto sterować przedmuchem elektrozaworem (noże: także sterownikiem RON-01).
Najczęstsze pytania
Aluminium czy stal nierdzewna? Stal nierdzewna do przemysłu spożywczego, mycia chemią i wilgoci. Aluminium anodowane ma twardszą powierzchnię niż surowe — do suchych linii.
0,05 czy 0,08 mm? Szersza szczelina daje silniejszy strumień i większe zużycie powietrza przy tym samym ciśnieniu. Szczelinę zmienisz później planżetą, bez wymiany noża.
Jakie powietrze? Filtrowane co najmniej 25 µm, ciśnienie do 8 bar. Zanieczyszczenia z instalacji zatykają szczelinę miejscowo i strumień robi się nierówny.
Pozostałe warianty
Wszystkie wielkości i wykonania tej serii znajdziesz w kategorii Noże powietrzne proste. Przy doborze do stanowiska albo większych ilościach zadzwoń: 695 994 504.
Źródło danych: karty techniczne MOS (Technický list serii, shop.mostechnik.cz) i instrukcje obsługi producenta.
