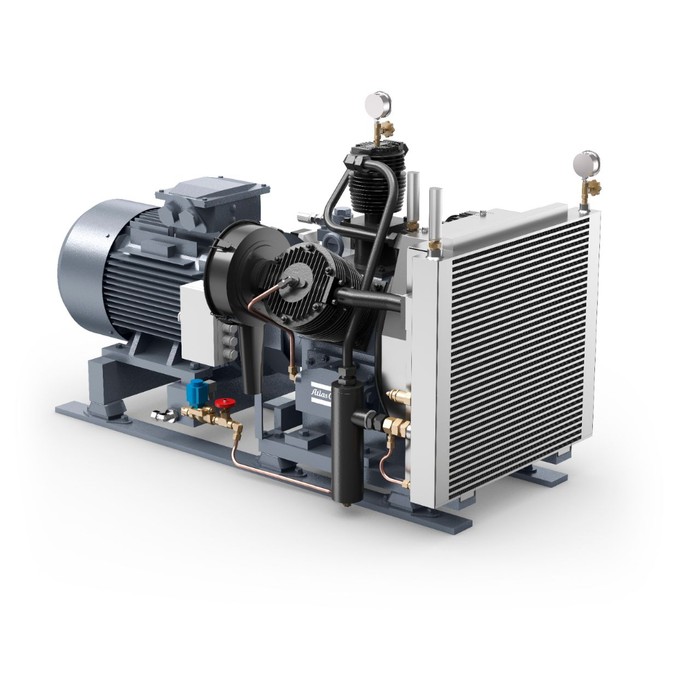

Sprężarka tłokowa Atlas Copco LT 20-40 — 15 kW, 40 bar, na ramie

W skrócie: tłokowa olejowa, dwustopniowa · 15 kW · FAD 0,97 m³/min (16,1 l/s) przy 40 bar · ciśnienie 40 bar · 91 dB(A) · 1213 × 664 × 829 mm · 350 kg · zasilanie 400V/3/50 Hz · gwarancja 2 lata

Dla kogo jest LT 20-40 (na ramie)

Atlas Copco LT 20-40 to dwustopniowa, tłokowa sprężarka smarowana olejem o mocy 15 kW, na ramie (Base Mounted), bez zbiornika — do instalacji z osobnym zbiornikiem. Wydajność FAD 0,97 m³/min (16,1 l/s) przy 40 bar, ciśnienie robocze 40 bar (wg ISO 1217). Cylindry z żeliwa i żebrowane głowice aluminiowe odprowadzają ciepło, a smarowanie olejem obniża zużycie elementów — producent podaje żywotność rzędu 20 000 godzin dla maszyn smarowanych. To konstrukcja prosta i tania w naprawie: zawory, pierścienie i olej to elementy, które wymienia się w ramach przeglądu. Sprężanie dwustopniowe z chłodzeniem międzystopniowym pozwala osiągnąć 40 bar bez przegrzewania maszyny i bez doprężacza. Jeśli powietrze ma nie zawierać oleju — w gabinecie, laboratorium czy przy produkcie spożywczym — weź bezolejową serię LF. Gdy sprężarka ma pracować bez przerw i przez całą zmianę, właściwym wyborem jest maszyna śrubowa — tłokowa jest do pracy cyklicznej.

Jak działa i co daje

Tłok sprężа powietrze w cylindrze smarowanym olejem; ciepło odbiera żebrowana głowica i wentylator. W wersji dwustopniowej powietrze przechodzi przez dwa stopnie z chłodzeniem między nimi, dzięki czemu maszyna osiąga 40 bar przy rozsądnej temperaturze tłoczenia. Sprężarka pracuje w cyklu: napełnia zbiornik, wyłącza się i stygnie — dlatego dobiera się ją z zapasem, a nie „na styk”.

Gdzie się sprawdza

Testy szczelności i ciśnieniowe, prasy i formy, przemysł tworzyw, napełnianie zbiorników technologicznych, laboratoria, stanowiska badawcze. Typowy scenariusz: pojedyncze urządzenie wymaga 40 bar, których nie daje instalacja zakładowa — zamiast podnosić ciśnienie w całej sieci, stawia się osobną maszynę. 91 dB(A) i podstawa 1213 × 664 mm; maszyna głośna — planuj pomieszczenie techniczne albo wersję wyciszoną. Chłodzona powietrzem, potrzebuje swobodnego przepływu powietrza wokół maszyny.

Na co zwrócić uwagę przy doborze

Sprężarka tłokowa pracuje cyklicznie — dobiera się ją tak, żeby pracowała orientacyjnie do 60–70 % czasu i miała przerwy na ostygnięcie. Zsumuj zużycie odbiorników pracujących jednocześnie i doliczy rezerwę. Wariant 40 bar to najwyższe ciśnienie w tej rodzinie — sprężarka wielostopniowa do zadań specjalnych. Jeśli zużycie dochodzi do 0,97 m³/min, zostaw rezerwę lub przejdź na LT 25; przy mniejszym poborze wystarczy LT 15. Zasilanie 400V/3/50 Hz; przyłącze JIS 30K-20A. Bez zbiornika maszyna załączałaby się bardzo często — zaplanuj zbiornik w instalacji (orientacyjnie 10 l na każde 0,1 m³/min wydajności). Powietrze wychodzi ze sprężarki nasycone wilgocią i z niewielką ilością oleju — przy odbiornikach wrażliwych zaplanuj filtr i osuszacz. Pascal dobiera sprężarkę na podstawie realnego zużycia w Twojej instalacji, nie z katalogu.

W zestawie

Sprężarka, silnik i osprzęt elektryczny, filtr wlotowy, pierwsze napełnienie olejem, dokumentacja w języku polskim. Gwarancja standardowa 2 lata. Opcje: spust kondensatu z timerem, wyłącznik poziomu oleju, automatyczny restart po zaniku zasilania, filtr wysokociśnieniowy, zbiorniki wysokociśnieniowe, chłodnica końcowa (aftercooler), obudowa wyciszająca.

Serwis

Przegląd tłokowej sprężarki olejowej to wymiana oleju i filtra wlotowego oraz kontrola zaworów i pierścieni; po przepracowaniu określonej liczby godzin wymienia się zestaw zaworów. Kondensat zawiera olej, więc odprowadza się go przez separator. Części i olej ma Pascal na magazynie w Tychach; uruchomienie, przeglądy i naprawy gwarancyjne robimy sami jako autoryzowany serwis Atlas Copco.

Najczęstsze pytania

Czy sprężarka tłokowa może pracować bez przerwy?
Nie. Pracuje w cyklu: napełnia zbiornik i wyłącza się na czas ostygnięcia. Przy zapotrzebowaniu ciągłym właściwym wyborem jest maszyna śrubowa.

Czym różni się od sprężarki bezolejowej LF?
W tej maszynie cylindry są smarowane olejem — jest tańsza i trwalsza mechanicznie, ale do powietrza trafiają śladowe ilości oleju. Jeśli powietrze dotyka produktu, próbki lub pacjenta, wybierz bezolejową serię LF.

Czy potrzebuję zbiornika?
Tak. Bez zbiornika maszyna załącza się bardzo często, co skraca jej życie. Orientacyjnie 10 l na każde 0,1 m³/min wydajności.

Po co 40 bar, skoro instalacja pracuje na 7–8 bar?
Bo pojedyncze urządzenia — prasy, testy szczelności, formy — wymagają wyższego ciśnienia. Taniej postawić jedną maszynę 40-barową niż podnosić ciśnienie w całej sieci, gdzie każdy dodatkowy bar to ok. 7 % więcej energii.

Jakie zasilanie jest potrzebne?
400V/3/50 Hz, rozruch bezpośredni (DOL).

Co ile serwis i kto go robi?
Wymiana oleju i filtra według przepracowanych godzin, okresowo zestaw zaworów. Pascal Services, autoryzowany dealer i serwis Atlas Copco na Śląsku — uruchomienie, przeglądy i gwarancja u nas.
