Osuszacz ziębniczy Atlas Copco FD 5 20 bar — 0,42 m³/min, punkt rosy +3 °C

Co to jest i kiedy go wybrać

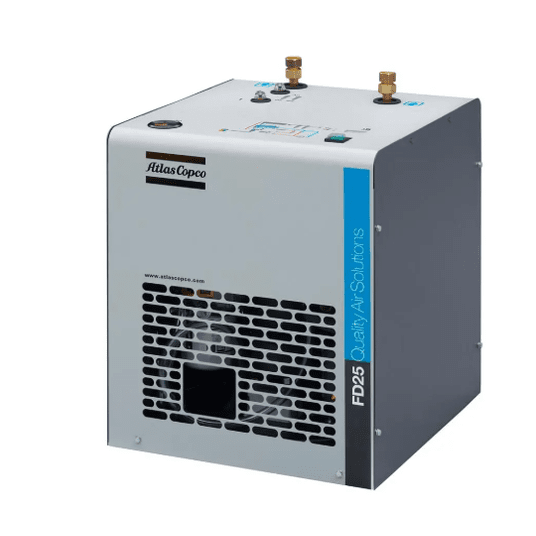

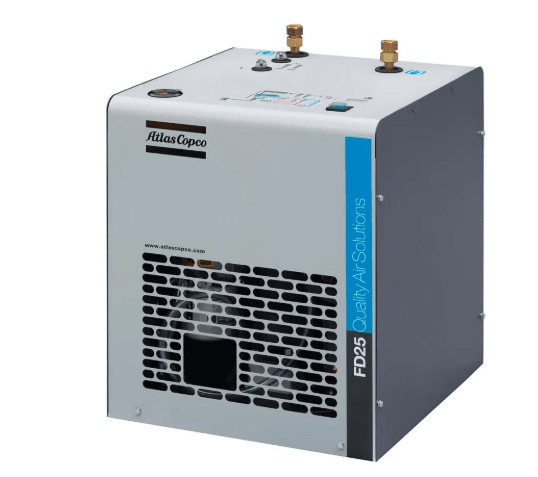

FD 5 20 bar to osuszacz ziębniczy o wydajności 0,42 m³/min (7 l/s), przeznaczony dla warsztatów, serwisów i małych instalacji produkcyjnych — tam, gdzie pracuje jedna sprężarka, a powietrze idzie do narzędzi, pistoletów i prostej pneumatyki. Schładza sprężone powietrze do temperatury, w której para wodna się skrapla i zostaje odprowadzona przez separator, a potem podgrzewa je z powrotem, żeby rurociąg nie „pocił się” po stronie wylotowej. Na wyjściu utrzymuje ciśnieniowy punkt rosy +3 °C — klasa 4 wg ISO 8573-1 w zakresie wilgotności.

Wykonanie na 20 bar — i co z tego wynika

To wersja na ciśnienie robocze do 20 bar — wyższe niż 16 bar w standardowym wykonaniu tej samej wielkości. Przy wyższym ciśnieniu powietrze jest gęstsze, więc przez ten sam wymiennik przechodzi go więcej: 0,42 m³/min zamiast 0,3 m³/min w wersji na 16 bar. Jeśli instalacja pracuje powyżej 16 bar — przy testach szczelności, formowaniu, niektórych procesach technologicznych — to jest wykonanie, którego potrzebujesz; wersja standardowa nie ma tam dopuszczenia.

Spadek ciśnienia

Ten model ma spadek ciśnienia 0,04 bar przy pełnym przepływie. Przy porównywaniu ofert warto zestawiać ten parametr obok wydajności — każda dziesiąta bara przy pracy ciągłej wraca co miesiąc na rachunku za prąd sprężarki.

Czynnik chłodniczy i przepisy

Maszyna pracuje na czynniku R513A, napełnienie 0,29 kg. To parametr, o który warto pytać przy każdym osuszaczu: czynniki wycofywane z obrotu podnoszą koszt serwisu w kolejnych latach, a wielkość napełnienia decyduje o tym, czy instalacja podlega okresowym kontrolom szczelności wg rozporządzenia F-Gas.

Zanim wybierzesz

Wydajność katalogowa obowiązuje w warunkach odniesienia: 7 bar, powietrze na wlocie 35 °C, otoczenie 25 °C, pomiar wg ISO 7183:2007. Warunki rzeczywiste prawie zawsze są inne i obniżają wydajność — gorące powietrze prosto za sprężarką albo nagrzana sprężarkownia potrafią zabrać kilkanaście procent.

Przy doborze podaj trzy liczby: ciśnienie robocze, temperaturę powietrza na wlocie do osuszacza i temperaturę w pomieszczeniu. Przeliczymy, czy ten model wystarczy, czy trzeba wejść o rozmiar wyżej — źle dobrany osuszacz nie sygnalizuje awarii, po prostu nie osiąga punktu rosy.

Parametry techniczne

Najczęstsze pytania

Czy ten punkt rosy wystarczy do mojej instalacji?
Wystarczy, jeśli instalacja i odbiorniki pracują w temperaturze wyższej niż +3 °C. Jeśli rurociąg biegnie przez nieogrzewaną halę albo na zewnątrz, woda wykropli się w rurze — tam potrzebny jest osuszacz adsorpcyjny o punkcie rosy −20, −40 lub −70 °C.

Czym ta wersja różni się od standardowej?
Dopuszczalnym ciśnieniem roboczym — 20 bar zamiast 16 bar — i wyższą przepustowością przy tym ciśnieniu. Konstrukcyjnie to ta sama wielkość maszyny.

Co się stanie, jeśli osuszacz będzie za mały?
Nie osiągnie deklarowanego punktu rosy. Maszyna nie zgłosi awarii — z instalacji zacznie lecieć woda, najczęściej w najgorętszy dzień roku przy największym poborze.

Czy osuszacz zastępuje filtr?
Nie. Osuszacz usuwa wodę, filtr zatrzymuje cząstki stałe i aerozol oleju. W typowym układzie przed osuszaczem stoi filtr wstępny, za nim dokładny — dobieramy je razem z maszyną.

Pozostałe modele w serii

Serie F, FX i FD obejmują wielkości od 0,3 do 18 m³/min. Pełne zestawienie jest na stronie kategorii Osuszacze ziębnicze.

Oznaczenie w kartotece: FD 5 20bar(e) 230V/1/50 Hz, indeks 8102222497.

Dane techniczne: cennik Atlas Copco Industrial Air 02.2025 (wydajność, ciśnienie maks., spadek ciśnienia, czynnik chłodniczy i napełnienie, przyłącze, zasilanie). Wydajność w warunkach odniesienia wg ISO 7183:2007.
