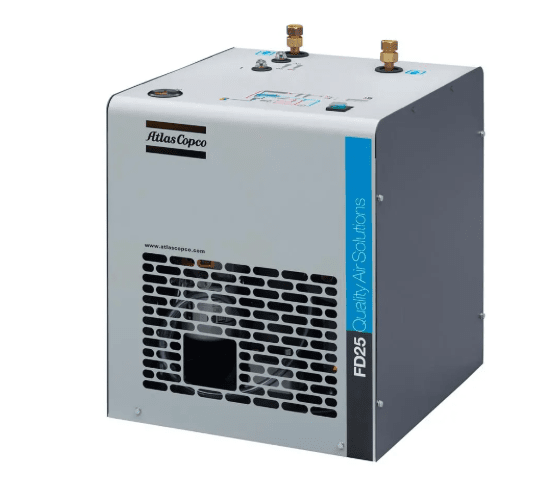

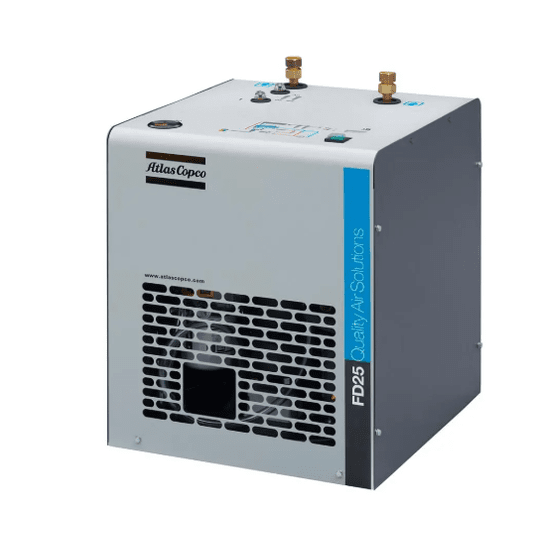

Osuszacz ziębniczy Atlas Copco FD 25 — 1,5 m³/min, punkt rosy +3 °C

Co to jest i kiedy go wybrać

FD 25 to osuszacz ziębniczy o wydajności 1,5 m³/min (25 l/s), przeznaczony dla warsztatów, serwisów i małych instalacji produkcyjnych — tam, gdzie pracuje jedna sprężarka, a powietrze idzie do narzędzi, pistoletów i prostej pneumatyki. Schładza sprężone powietrze do temperatury, w której para wodna się skrapla i zostaje odprowadzona przez separator, a potem podgrzewa je z powrotem, żeby rurociąg nie „pocił się” po stronie wylotowej. Na wyjściu utrzymuje ciśnieniowy punkt rosy +3 °C — klasa 4 wg ISO 8573-1 w zakresie wilgotności.

Konstrukcja

Maszyna stałoobrotowa o prostej budowie: wymiennik powietrze–powietrze odzyskuje chłód z powietrza opuszczającego osuszacz, wymiennik powietrze–czynnik schładza je do temperatury kondensacji, a zintegrowany separator odprowadza wykroploną wodę. Zawór obejściowy gorącego gazu utrzymuje stabilny punkt rosy przy mniejszym obciążeniu i chroni wymiennik przed zamarznięciem.

Spadek ciśnienia

Ten model ma spadek ciśnienia 0,17 bar przy pełnym przepływie. Przy porównywaniu ofert warto zestawiać ten parametr obok wydajności — każda dziesiąta bara przy pracy ciągłej wraca co miesiąc na rachunku za prąd sprężarki.

Czynnik chłodniczy i przepisy

Maszyna pracuje na czynniku R513A, napełnienie 0,48 kg. To parametr, o który warto pytać przy każdym osuszaczu: czynniki wycofywane z obrotu podnoszą koszt serwisu w kolejnych latach, a wielkość napełnienia decyduje o tym, czy instalacja podlega okresowym kontrolom szczelności wg rozporządzenia F-Gas.

Zanim wybierzesz

Wydajność katalogowa obowiązuje w warunkach odniesienia: 7 bar, powietrze na wlocie 35 °C, otoczenie 25 °C, pomiar wg ISO 7183:2007. Warunki rzeczywiste prawie zawsze są inne i obniżają wydajność — gorące powietrze prosto za sprężarką albo nagrzana sprężarkownia potrafią zabrać kilkanaście procent.

Przy doborze podaj trzy liczby: ciśnienie robocze, temperaturę powietrza na wlocie do osuszacza i temperaturę w pomieszczeniu. Przeliczymy, czy ten model wystarczy, czy trzeba wejść o rozmiar wyżej — źle dobrany osuszacz nie sygnalizuje awarii, po prostu nie osiąga punktu rosy.

Parametry techniczne

Najczęstsze pytania

Czy ten punkt rosy wystarczy do mojej instalacji?
Wystarczy, jeśli instalacja i odbiorniki pracują w temperaturze wyższej niż +3 °C. Jeśli rurociąg biegnie przez nieogrzewaną halę albo na zewnątrz, woda wykropli się w rurze — tam potrzebny jest osuszacz adsorpcyjny o punkcie rosy −20, −40 lub −70 °C.

Co się stanie, jeśli osuszacz będzie za mały?
Nie osiągnie deklarowanego punktu rosy. Maszyna nie zgłosi awarii — z instalacji zacznie lecieć woda, najczęściej w najgorętszy dzień roku przy największym poborze.

Czy osuszacz zastępuje filtr?
Nie. Osuszacz usuwa wodę, filtr zatrzymuje cząstki stałe i aerozol oleju. W typowym układzie przed osuszaczem stoi filtr wstępny, za nim dokładny — dobieramy je razem z maszyną.

Ile miejsca trzeba przewidzieć?
Maszyna zajmuje 525,5 × 390 mm powierzchni przy wysokości 530 mm, plus przestrzeń serwisowa i swobodny wlot oraz wylot powietrza chłodzącego.

Pozostałe modele w serii

Serie F, FX i FD obejmują wielkości od 0,3 do 18 m³/min. Pełne zestawienie jest na stronie kategorii Osuszacze ziębnicze.

Oznaczenie w kartotece: FD 25 230V/1/50 Hz, indeks 8102223446.

Dane techniczne: cennik Atlas Copco Industrial Air 02.2025 (wydajność, ciśnienie maks., spadek ciśnienia, czynnik chłodniczy i napełnienie, przyłącze, zasilanie); broszura „Refrigerant air dryers FD VSD 100-300, FD 5-95 and FX 5-300” 07/2020 i karta katalogowa serii F nr 2935 0845 40 (wymiary, masa, pobór mocy). Wydajność w warunkach odniesienia wg ISO 7183:2007.
