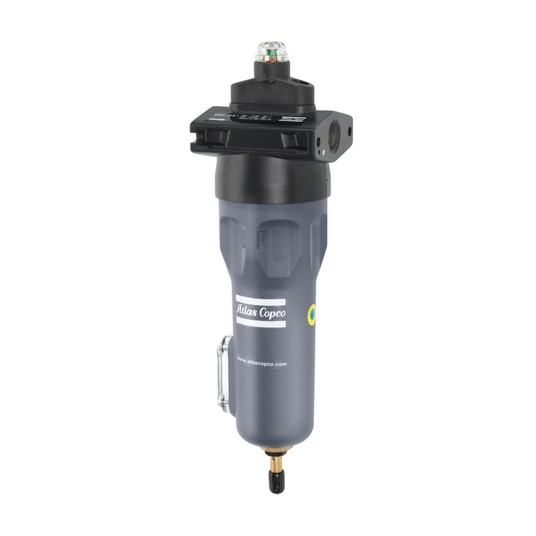

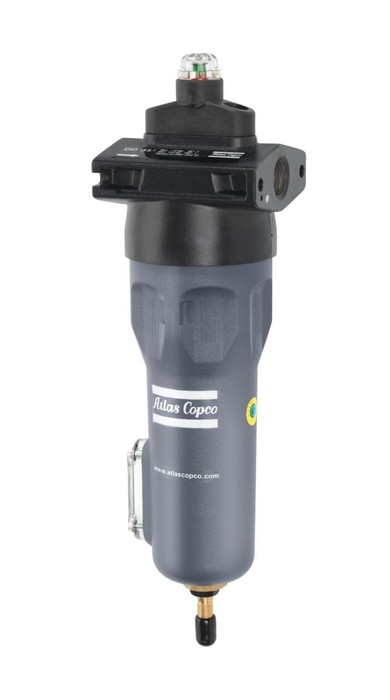

Filtr przeciwpyłowy dokładny Atlas Copco PDp 145+ — 8,7 m³/min, bez bypassu

W skrócie: 145 l/s (8,7 m³/min) · ISO 8573-1 [1:-:2] · skuteczność 99,98 % MPPS · przyłącze G 1 1/2 · do 16 bar

Co to jest i kiedy go wybrać

PDp 145+ to filtr przeciwpyłowy dokładny Atlas Copco o wydajności nominalnej 145 l/s (8,7 m³/min) przy ciśnieniu 7 bar(e). Zadaniem tego stopnia jest dokładne zatrzymanie suchego pyłu przed punktem poboru. Powietrze za filtrem odpowiada klasie [1:-:2] według ISO 8573-1:2010 przy skuteczności zatrzymywania cząstek 99,98 % dla najtrudniejszej wielkości ziarna (MPPS).

Filtr montuje się za osuszacz i filtr DDp+. Kolejność stopni w instalacji nie jest dowolna — każdy z nich chroni następny, a pominięcie jednego skraca życie kolejnego i podnosi koszt eksploatacji.

Jak działa

Wkład stanowi plisowane medium z włókna szklanego z wstępną warstwą włókninową. Plisowanie daje dużą powierzchnię filtracyjną w małej obudowie, więc opór przepływu pozostaje niski, a pojemność pyłowa wysoka. Taki filtr pracuje w powietrzu suchym — za osuszaczem, gdzie zatrzymuje pył, cząstki korozji i materiał złoża.

Spadek ciśnienia i koszt pracy

Średni spadek ciśnienia na tym filtrze wynosi 55 mbar w stanie suchym. Każdy opór w instalacji sprężarka musi pokonać wyższym ciśnieniem tłoczenia, więc filtr dobrany „na styk” albo wkład trzymany zbyt długo kosztują energię przez całą dobę. Dwie zasady wynikają z tego wprost: dobierać filtr o wydajności nie mniejszej niż wydajność sprężarki przy jej ciśnieniu roboczym i wymieniać wkład w terminie, nie po awarii.

Zanim wybierzesz

Podana wydajność 145 l/s obowiązuje przy 7 bar(e). Przy innym ciśnieniu roboczym mnoży się ją przez współczynnik producenta — 0,38 przy 1 bar, 0,75 przy 4 bar, 0,92 przy 6 bar, 1,06 przy 8 bar, 1,20 przy 10 bar, 1,50 przy 16 bar. Instalacja pracująca przy 10 bar pozwala więc na mniejszy filtr niż ta sama wydajność przy 6 bar.

Klasy czystości powietrza dotyczą całego układu, nie jednego urządzenia: sam filtr nie zapewni klasy wilgotności — za to odpowiada osuszacz. Pełne zestawienie klas ISO 8573-1 i wymaganych kombinacji urządzeń mamy w karcie kategorii.

Parametry techniczne

Najczęstsze pytania

Czym różnią się filtry DD+, PD+ i UD+?
DD+ to stopień wstępny — zatrzymuje aerozol olejowy i mokry pył do 0,08 mg/m³ oleju. PD+ stawia się za DD+ i schodzi do 0,008 mg/m³. UD+ łączy oba stopnie w jednej obudowie i daje 0,001 mg/m³, czyli jedno urządzenie zamiast dwóch i jedno przyłącze mniej w rurociągu.

Gdzie w instalacji montuje się ten filtr?
Za osuszaczem. Filtry przeciwpyłowe zatrzymują suchy pył, cząstki korozji z rurociągu i materiał złoża wynoszony z osuszacza adsorpcyjnego — mokre powietrze zatyka je przedwcześnie.

Co daje bypass inPASS?
Ten wariant nie ma bypassu — wymiana wkładu wymaga odcięcia i rozprężenia odcinka instalacji. Wersja z inPASS jest dostępna pod osobnym indeksem.

Jak dobrać wielkość filtra do sprężarki?
Wydajność nominalna 145 l/s obowiązuje przy 7 bar(e). Przy innym ciśnieniu roboczym mnoży się ją przez współczynnik producenta: 0,38 przy 1 bar, 0,92 przy 6 bar, 1,20 przy 10 bar, 1,50 przy 16 bar. Filtr ma mieć wydajność nie mniejszą niż FAD sprężarki przy jej ciśnieniu roboczym.

Co ile wymienia się wkład?
Po 8 000 h pracy, po roku albo przy spadku ciśnienia 350 mbar. Wkład zużyty to nie tylko gorsza jakość powietrza, ale i wyższy opór przepływu, który sprężarka musi pokonać — dlatego wymiana w terminie jest tańsza niż zwłoka. Zestawy wkładów i serwis: tel. 32 219 29 34.

Filtry sprężonego powietrza Atlas Copco w Pascalu to 171 wielkości i sześć typów filtracji — pełne zestawienie z doborem do sprężarki znajdziesz w kategorii Filtry sprężonego powietrza. Dobór, wymiana wkładów i serwis: tel. 32 219 29 34.

Dane techniczne: Atlas Copco, leaflet „Compressed air filters” 2935 0932 49, wydanie 2025.
